DFRobot Gravity - аналоговий датчик ЕМГ, електроміограф - OYMotion

Опис товару: DFRobot Gravity - аналоговий датчик ЕМГ, електроміограф - OYMotion

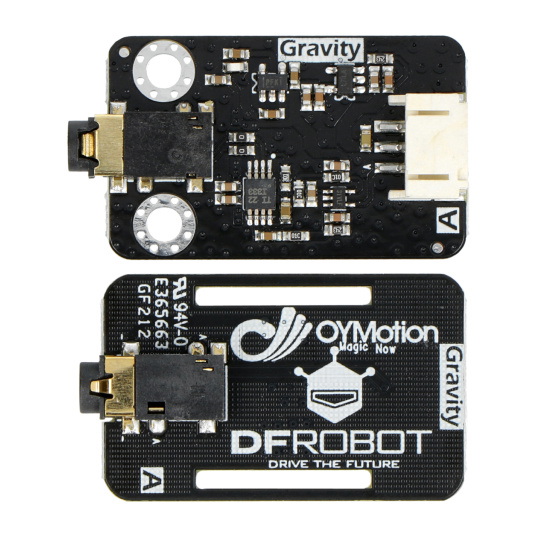

Датчик ЕМГ був створений завдяки співпраці DFRobot і OYMotion. ЕМГ - електроміограф, датчик електрична активність м'язів і периферичних нервів людиниЦей датчик являє собою комбіновану схему фільтра та підсилювача. Він підсилює мінімальне значення sEMG у межах ±1,5 В у 1000 разів та зменшує шум за допомогою диференціального входу та схеми аналогового фільтра. Вихідний сигнал є аналоговим, приймаючи 1,5 В як опорну напругу. Вихідна напруга коливається від 0 В до 3 В. Сила сигналу залежить від рівня м'язової активності. Форма хвилі вихідного сигналу вказує на м'язову активність, аналізує та досліджує sEMG. Сумісний з Arduino, напруга живлення коливається від 3,3 В до 5,5 В.

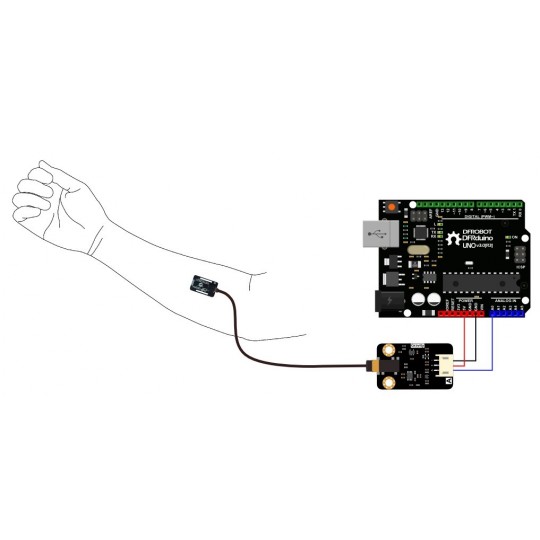

Принципова схема відключення датчика ЕМГ від Arduino

Датчик простий у використанні; сухі електроди встановлені на модулі, що забезпечує хорошу якість сигналу без необхідності використання провідного гелю. Вимірювання за допомогою ЕМГ-датчика є неінвазивними, зручними та придатними для взаємодії людини з комп'ютером.

Основні характеристики

• Металеві, сухі електроди: тривалий термін служби, прості у використанні
• Диференціальний вхід
• Низьке енергоспоживання
• Одне джерело живлення

Специфікація

• Напруга живлення: від 3,3 В до 5,5 В
• Робоча напруга: 3 В
• Вихідна напруга: від 0 В до 3 В
• Діапазон виявлення: +/- 1,5 мВ
• Роз'єм електрода: PJ-342
• Роз'єм модуля: PH2.0 3-контактний
• Робоча температура: від 0℃ до 50℃
• Роз'єм електрода: PJ-342
• Довжина кабелю: 50 см
• Розміри плитки: 22 x 35 мм
• Вага: 36 г

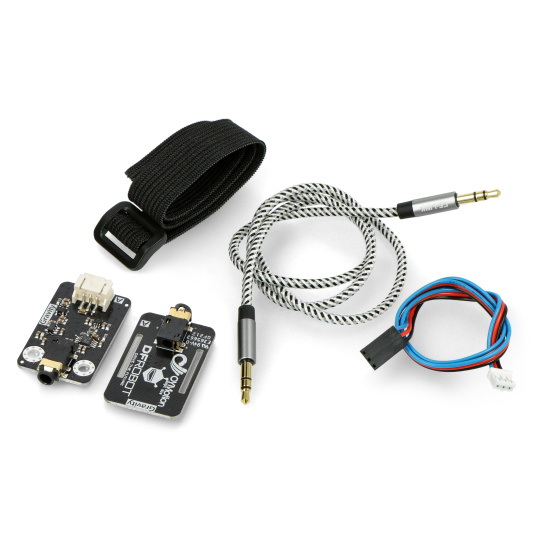

Комплект включає

• 1x пластина для ЕМГ-електродів
• 1x браслет
• 1x кабель електрода
• 1x плата передачі сигналу ЕМГ
• 1x 3-контактний аналоговий кабель Gravity

Що таке електроміографія?

Електроміографія – один із методів діагностики стану м’язів людини. Цей метод передбачає дослідження електричних імпульсів, що походять від іннервації м’язів. На основі записаних імпульсів ми можемо оцінити стан м’язів, виявляючи потенційні ознаки дисфункції між м’язовою та нервовою системами. Показники отримуються з електроміограми – часового ходу, записаного під час дослідження біоелектричної активності м’язів.

Як підключити датчик ЕМГ до Arduino?

Професійне електромедичне діагностичне обладнання зазвичай дуже дороге та вимагає відповідних сертифікатів та ліцензій перед використанням. На щастя, для освітніх та хобі цілей нам не потрібно купувати таке обладнання – просто придбайте датчик ЕМГ від DFRobot! Цей датчик повністю сумісний з модулями Arduino. Щоб підключити датчик до Arduino, використовуйте 3-контактний роз'єм JST 2.0 та сумісний трипровідний штекер, який входить до комплекту. Червоний провід підключається до контакту "5V" на Arduino; чорний провід до контакту "GND" на Arduino; а синій провід підключається до будь-якого аналогового входу на Arduino ("A0" - "A5"). Ми щойно зібрали простий електроміограф! Виробник надає бібліотеку зі зразками програмного коду для датчика ЕМГ.
