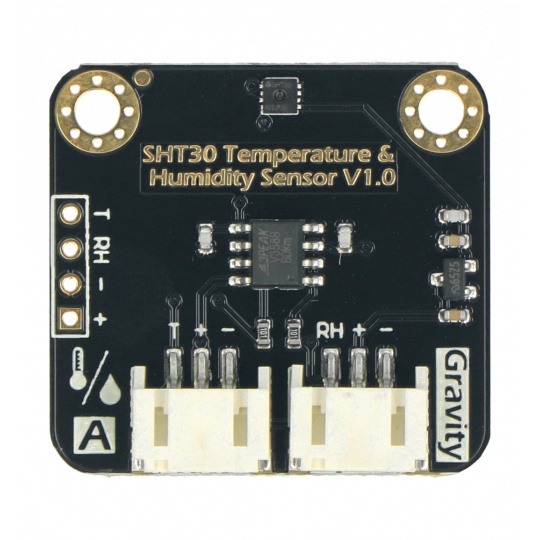

Гравітація - аналоговий датчик температури та вологості - SHT30 - DFRobot DFR0588

Опис продукту: Гравітаційний - аналоговий датчик температури та вологості - SHT30 - DFRobot DFR0588

Аналоговийдатчик температури iвологістьВиготовлено компанією DFRobot. Модуль оснащений високоякісним чіпом наступного покоління.ШТ30від Sensirion. Він використовує технологію CMOSens, гарантуєнадійністьта довготривалу стабільність вимірювань принизьке споживання енергіїВін має швидкий час відгуку та високу стійкість до перешкод. Датчик внутрішньо калібрований, лінеаризований та підсилений. Сумісний з контролерами, що працюють на напругах3,3 В / 5 В, до яких належать Arduino, ESP32 та micro:bit. Датчик SHT30 дозволяє вимірювати температуру в діапазонівід -40°C до 125°Cта вимірювання вологості в діапазонівід 0% до 100% відносної вологості.

Гравітація - аналоговий датчик температури та вологості.

Комплект включає необхідні елементи з'єднання - кабелі Gravity та штекерну колодку 1x4 із золотими контактами.

Спеціальні функції

• Внутрішнє автокалібрування, лінійний аналоговий вихід напруги
• Висока точність вимірювання, низьке енергоспоживання, швидкий час відгуку
• Датчик сумісний з контролерами 3,3 В/5 В
• Він використовується в застосунках, пов'язаних з моніторингом міського середовища, проектами розумного будинку та будівництва, а також у широкому розумінні промислової автоматизації.

Вміст набору

• Гравітація - аналоговий датчик температури та вологості
• Кабель для підключення під дією сили тяжіння - 2 шт.
• Смужка Золотих шпильок 1x4

Опис розпіновки та схема підключення

Датчик оснащений роз'ємом, що відповідає вимогам гравітації, що спрощує та пришвидшує процес підключення, а також паяльними контактами, до яких слід припаяти доданий роз'єм 1x4 із золотими контактами. Користувачі можуть вибрати спосіб підключення залежно від своїх індивідуальних потреб та цілей проектування. Підключіть модулі наступним чином:

• "-" - GND - системне заземлення
• "+" - VCC - живлення в діапазоні від 3,3 В до 5,5 В
• RH - аналоговий вихід для вимірювання вологості
• T - аналоговий вихід вимірювання температури

Модуль із вбудованим чіпом SHT30 від Sensirion.

Технічні характеристики датчика

• Тип: аналоговий датчик температури та вологості
• Вбудований чіп: Sensirion SHT30
• Діапазон вхідної напруги: від 3,3 В до 5,5 В
• Роз'єм: Гравітація / паяльні контактні площадки
• Струм спокою:< 0,5 mA
• Температура:
• діапазон вимірювання: від -40°C до 125°C
• роздільна здатність вимірювання: 0,01°C, 14 біт
• точність вимірювання: ± 0,2°C від 10°C до 55°C / ± 1,5°C від -40°C до 125°C
• час відгуку: > 2 с
• Вологість:
• діапазон вимірювання: від 0% до 100% відносної вологості
• роздільна здатність вимірювання: 0,006%, 14 біт
• точність вимірювання: ±3% відносної вологості від 10% до 90% відносної вологості / ±8% відносної вологості від 0% до 100% відносної вологості
• час відгуку: > 8 с
• Розміри модуля: 30 x 32 мм
• Вага: 4 г
