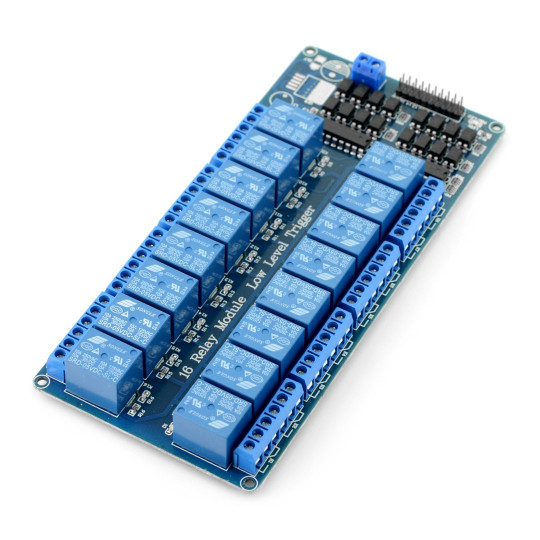

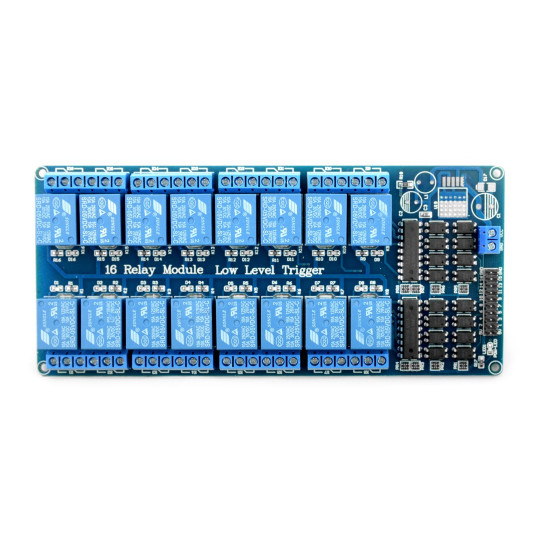

16-канальний релейний модуль з оптоізоляцією - контакти 10A/250VAC - котушка 5V

Опис продукту: 16-канальний релейний модуль з оптоізоляцією - контакти 10 A / 250 V AC - котушка 5 V

Модуль дозволяє керувати виконавчими механізмами, що споживають струм до 10 А, використовуючи порти мікроконтролера або будь-який комплект розробки (включаючи Arduino, Raspberry Pi та STM32Discovery). Оптоізоляція відокремлює сигнал керування від джерела живлення реле, забезпечуючи безпеку системи керування.

Підключення

Для належної роботи просто підключіть джерело живлення котушки реле та цифровий сигнал керування. Контакти є стандартними роз'ємами 2,54 мм із золотим контактом, що дозволяє підключати їх за допомогою популярних дротів-перемички.

Реле має такі контакти

• 5 В, DC+- блок живлення оптоізолятора
• ЗЕМЛЯ,DC-- маса системи
• ВХІД1 ... ВХІД16- входи керування реле, що вмикаються при низькому рівні сигналу
• Роз'єми KF (ARK)- контакти реле, підключені, як показано на платі модуля.

Приклади застосування

• Контролер освітлення
• Контролер виконавчих механізмів
• Перемикач для електричних пристроїв, включаючи двигуни

Специфікація

• Напруга живлення VCC: 5 В
• Низький рівень спрацьовування
• Реле SRD-05VDC-SL-C (документація)
  • Напруга котушки: 5 В
  • Максимальна контактна напруга: 250 В змінного струму, 110 В постійного струму*
  • Максимальний струм: 10 А
• Оптоелектронна ізоляція
• 16 світлодіодів, що індикують активацію реле
• Розміри плити 180 x 90 мм
• Вага: 225 г
• Діаметр монтажних отворів: 3 мм

* Максимальна контактна напруга залежить від типу навантаження - деталі в документації, Таблиця 7. Номінальна напруга контакту.

Універсальна 16-канальна релейна плата

Зручний, вдосконалений вихідний модуль, призначений для роботи з платами Arduino, мінікомп'ютерами та будь-яким мікроконтролером (наприклад, PIC або STM32).

Цей модуль містить 16 реле з котушкою 5 В та контактами 10 А/250 В змінного струму, кожен канал оснащений додатковою оптоізоляцією. Для підключення до головного контролера використовується чоловічий позолочений роз'єм, а контактні кола підключені до гвинтових клем ARK 5,0 мм.

Релейні модулі, доступні від Botland

16-релейний модуль з оптоізоляцією та контактами 10A/250VAC ідеально підходить для інтелектуальних установок будівель, саморобних контролерів машин або великих систем освітлення.

Наша пропозиція також включає різні типи електромеханічних та твердотільних реле, реле Arduino у вигляді модулів Arduino Shield та модулі керування, сумісні з системами автоматизації будівель та популярними платформами Інтернету речей. Також ознайомтеся з нашими контролерами двигунів та блоками живлення для монтажу.
