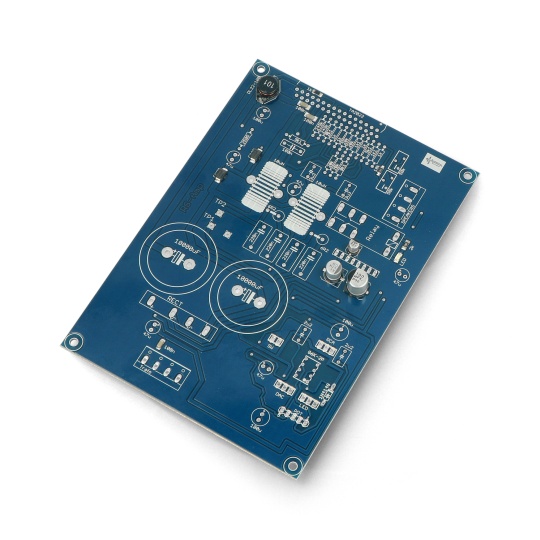

Набір RS-AMP - шумозаглушник
10 380 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 2379273784
Опис продукту: Комплект для зменшення шуму RS-AMP
Комплект цифрового підсилювача своїми руками відЗменшувач шумуПідсилювач на основі схемиТрипутний шлях TA2022, потужність підсилювача становить приблизно.2 x 100 Втпри імпедансі 4 Ом. Комплект містить друковану плату з припаяними SMD-компонентами та набір THT-компонентів для самостійного паяння. Модуль підсилювача підтримує два канали, що дозволяє здійснювати стереопідключення. Всі компоненти, що входять до комплекту, упаковані в антистатичні пакети, які додатково марковані, що значно полегшує пошук потрібного елемента.
Підсилювач RS-AMP
На платі підсилювача є схемиПередпідсилювачіджерело живленняМодуль живиться від тороїдального трансформатора потужністю приблизно 200 Вт. Вбудований блок живлення має вихідні напруги 24 В, 15 В та 5 В. Модуль має дуже низький рівень шуму в джерелі живлення, що є вирішальним для досягнення відмінної якості звуку.
Детальний опис плати можна побачити у відео автора: Знижувач шуму.

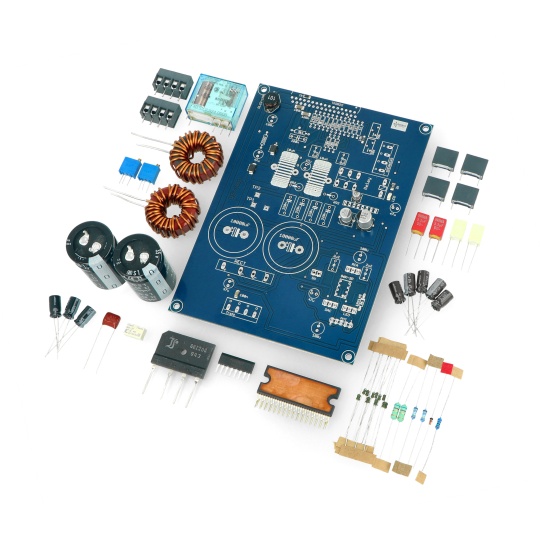

Вміст набору
| Ні. | Фото | Опис |
|---|---|---|
| 1 | Друкована плата RS-AMP з паяними SMD-компонентами | |
| 2 | 2 резистори 6,2 Ом 2 Вт 5%. | |
| 3 | 2 резистори 249 кОм 1%. | |
| 4 | Діод 1N4148. | |
| 5 | 4 резистори по 9,1 кОм, номінальний опорний струм 1%. | |
| 6 | 4 резистори 1 кОм 1%. | |
| 7 | 3 резистори 1,1 кОм 1%. | |
| 8 | Резистор 4 x 20 кОм 1%. | |
| 9 | Резистор 250 Ом 1%. | |
| 10 | Інтегральна схема Tripath TA2022. | |
| 11 | Електролітичний конденсатор 5 x 47 мкФ. | |
| 12 | 2 поліефірних конденсатора ємністю 3,3 мкФ. | |
| 13 | 2 поліефірні конденсатори ємністю 2,2 мкФ. | |
| 14 | Поліефірний конденсатор 4 x 220 нФ. | |
| 15 | Інтегральна схема PC1237HA. | |
| 16 | Потенціометри 2 x 50 кОм. | |
| 17 років | Мостовий випрямляч. | |
| 18 років | 2 електролітичні конденсатори 1000 мкФ / 35 В | |
| 19 років | Електролітичний конденсатор 3 x 100 мкФ. | |
| 20 | 2 x 4-контактний гвинтовий роз'єм. | |
| 21 рік | Реле G6K-2P. | |
| 22 | Поліефірний конденсатор ємністю 100 нФ. | |
| 23 | F4052 Реле 24В | |
| 24 | дросель 10uH. |
| Користувальницькі характеристики | |
|---|---|
| Вага паковання | 0,331 кг |
| Висота паковання | 6 см |
| глибина паковання | 15 см |
| Ширина паковання | 22 см |
