Опис продукту: 8-канальний релейний модуль з оптоізоляцією - контакти 10 A / 250 V AC - котушка 5 V - Modbus RS485

Модуль, оснащений8 механічних релездатний перемикати пристрої напруги230 В змінного струму або 30 В постійного струму і максимальний струм 10 AКотушка реле живиться напругою5 ВМодуль взаємодіє через протоколModbus RS485.З'єднання модуля гвинтового типу. Весь блок розміщено в корпусі.ABSз можливістю монтажу на рейкуДІН.

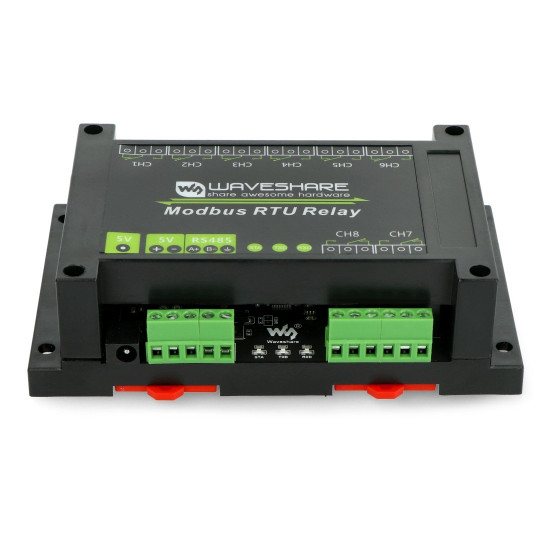

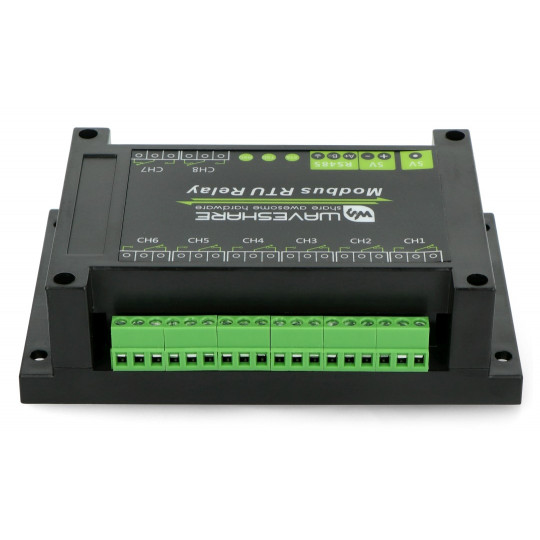

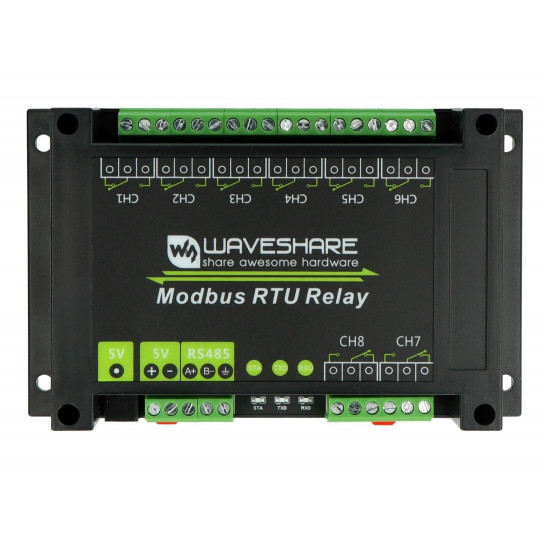

8-канальний релейний модуль Modubus RS485.

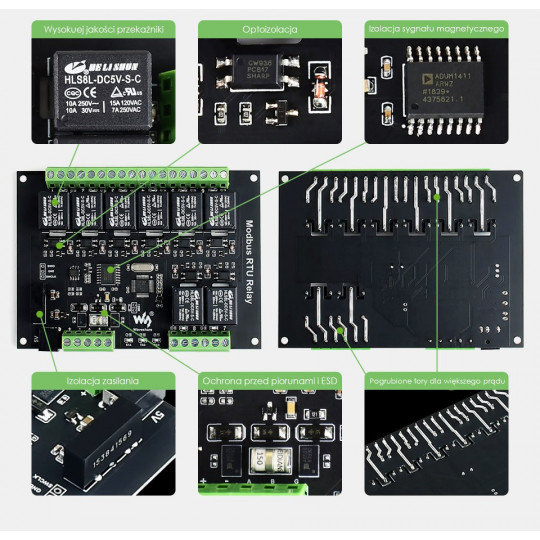

Опис компонентів на платі.

Опис тарілки

На дошці євисокоякісні релезавдяки низці елементів безпеки, з'єднувальні доріжки були спеціально розробленісміливийщоб забезпечити більший потік струму.

Комплект включає

• Релейний модуль Modbus

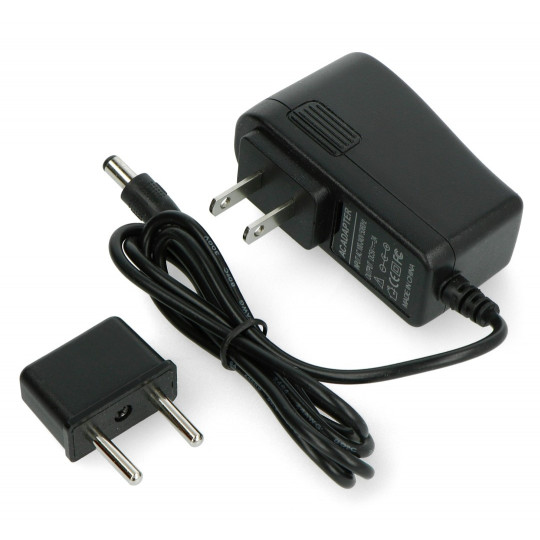

• Блок живлення 5 В/2 А з штекером DS 5,5/2,1 мм

Приклад підключення

Реле можуть перемикати напругу230 В змінного струмуабо30 В постійного струмуз максимальним струмом10 АКотушка реле живиться напругою5 В.

Технічні характеристики релейного модуля

• Напруга живлення котушки: 5 В
• Інтерфейс зв'язку: RS485
• Швидкість передачі даних: 4800, 9600, 19200, 3840, 57600, 128000, 256000
• Формат зв'язку за замовчуванням: 9600, N, 8, 1
• Кількість реле: 8
• Роз'єми: 1NO 1NC
• Протокол зв'язку: стандартний протокол Modbus RTU
• Адреса RS485: від 1 до 255
• Захист роз'єму RS485: захист від блискавки та перенапруги 600 Вт, захист від електростатичних розрядів 15 кВ
• Світлодіодний індикатор:
• STA: Індикатор MCU, блимає, коли MCU працює нормально
• TXD: Індикатор TX, блимає під час надсилання даних
• RXD: Індикатор RX, блимає під час отримання даних
• Розміри: 145 x 90 мм
