DPI екран - LCD IPS 7'' 1024x600px для Raspberry Pi - Waveshare 12885

Опис продукту: DPI екран - LCD IPS 7'' 1024x600px для Raspberry Pi - Waveshare 12885

7-дюймовий екран Waveshare для Raspberry Pi з роздільною здатністю 1024 x 600 пікселів. Працює з будь-якою 40-контактною версією Raspberry Pi через контакти GPIO та DPI (Parallel Display Interface). Пристрій не має сенсорного керування.

Пристрій зв'язується через контакти GPIO за допомогою адаптера.

Усі елементи входять до комплекту.

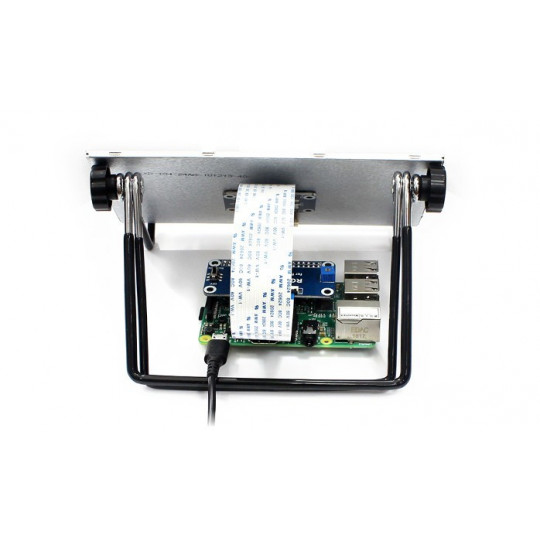

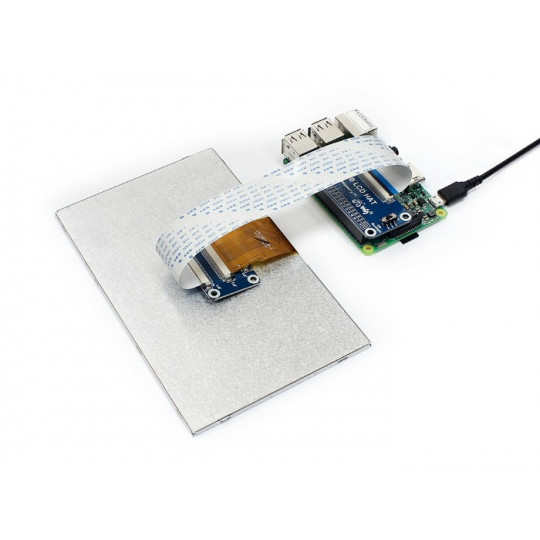

Приклад підключення екрана до Raspberry Pi.

Підключення до Raspberry Pi

Щоб активувати екран, підключіть пристрій до Raspberry Pi за допомогою адаптера GPIO, що входить до комплекту. Пристрій взаємодіє через інтерфейс DPI.

Після збереження файлу та перезавантаження Raspberry і ввімкнення підсвічування зображення має запрацювати належним чином.

Програмне забезпечення

Екран працює з найновішими системами Raspbian, Ubuntu або OSMC. Однак, щоб екран відображався правильно, необхідно змінити роздільну здатність у файлі конфігурації. Для цього відкрийте файл config.txt за допомогою команди:

• sudo nano /boot/config.txt

а потім додайте наступні інструкції в кінці:

• dtoverlay=dpi24
• enable_dpi_lcd=1
• display_default_lcd=1
• dpi_group=2
• dpi_mode=87
• dpi_output_format=0x6f005
• hdmi_cvt 1024 600 60 6 0 0 0

Характеристики IPS-екрану

• Тип: IPS-екран з інтерфейсом DPI
• Діагональ: 7 дюймів
• Роздільна здатність 1024 x 600 пікселів
• Працює з будь-якою 40-контактною версією Raspberry Pi
• Можливість вимкнути підсвічування
• Розміри екрана: 164 x 97 мм

Комплект включає

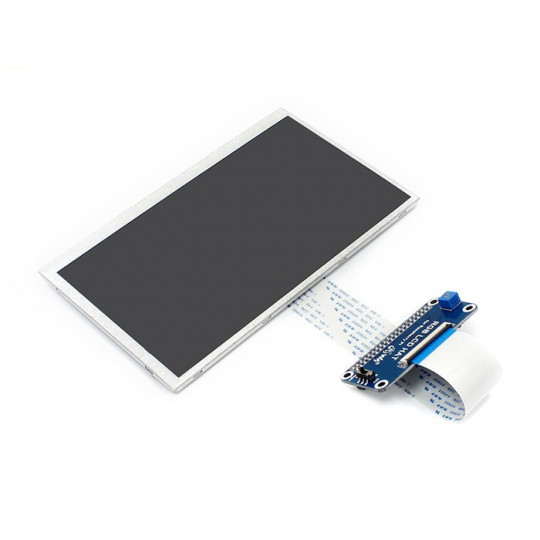

• 7-дюймовий екран 1024 x 600 пікселів

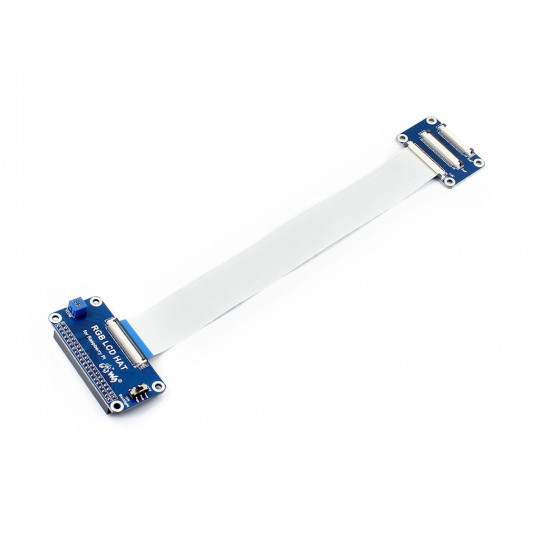

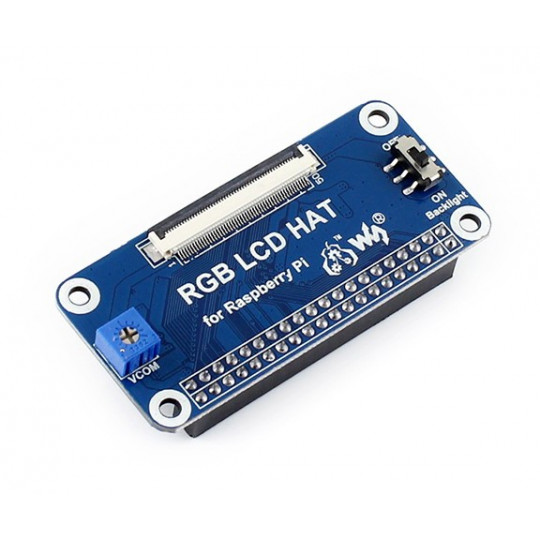

• GPIO-адаптер
• Адаптер для стрічки
• З'єднувальна стрічка

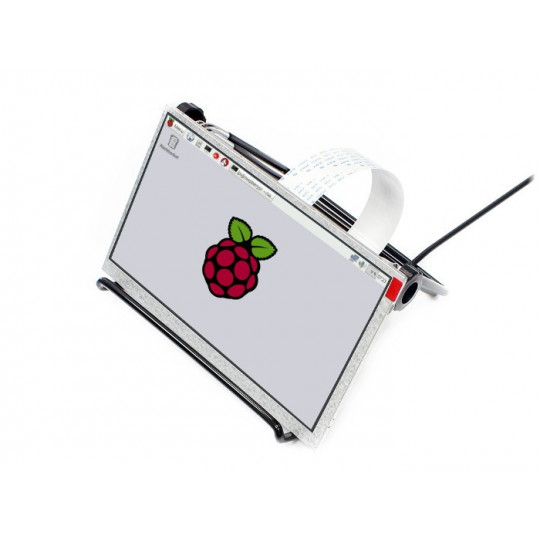

• Підставка для екрану

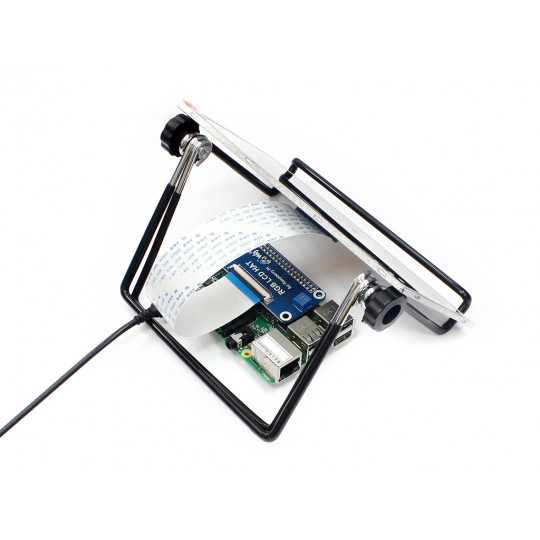

У комплект також входить підставка для екрану.
