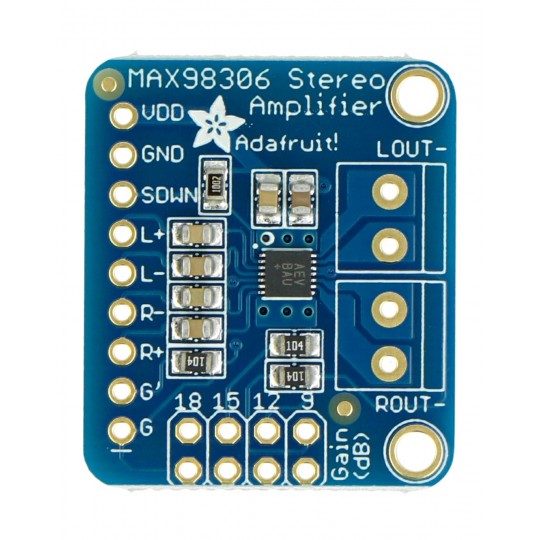

MAX98306 - Підсилювач аудіо класу D, стерео, 3,7 Вт - Adafruit 987

Опис продукту: MAX98306 - Аудіопідсилювач класу D, стерео, 3,7 Вт

Модуль аудіопідсилювача MAX98306 класу D має низькі втрати потужності, що означає низьке тепловиділення, та тривалий час роботи від батареї. До нього можна підключити динамік з опором 3 Ом потужністю до 3,7 Вт.

Головною перевагою системи є її диференціальні входи, які захищають вхідний сигнал, що надходить з основної схеми, наприклад, Arduino Mp3 Shield, доступний у нашому магазині. Якщо у вас немає пристрою з диференціальним виходом, підключіть контакти R та L до землі.

Вихід модуля має "мостове з'єднання". Це означає, що вихідні контакти підключені безпосередньо до контактів динаміка, без підключення до землі. Вихід - це ШІМ-сигнал 360 кГц, який усереднюється котушкою динаміка — високі частоти нечутні. До модуля не можна підключити інший підсилювач. Він повинен підключатися безпосередньо до динаміків.

Комплект містить роз'єми для самостійного паяння.

MAX98306 - стереопідсилювач аудіо класу D потужністю 3,7 Вт.

Специфікація

• Напруга живлення: від 2,7 В до 5,5 В
• Низьке енергоспоживання; 2 мА в режимі очікування та 10 мкА в режимі сну
• Потужність: 3,7 Вт (3 Ом)
• Підсилювач класу D

• Захист від короткого замикання та перевантаження по струму
• 5 варіантів підсилення: 6 дБ / 9 дБ / 12 дБ / 15 дБ / 18 дБ

• Коефіцієнт посилення сигналу 83 дБ на частоті 217 кГц
• Захист від перегріву та короткого замикання
• Включає роз'єм із золотим контактом та гвинтовий роз'єм для самостійного паяння
• Розміри: 28 x 24 x 3 мм
• Вага: 2,33 г
