Світлодіодна стрічка RGB WS2811 - цифрова, адресна - IP65 30 світлодіодів/м, 7,2 Вт/м, 12 В - 5 м

Опис продукту: Світлодіодна стрічка WS2811 RGB - цифрова, адресна - IP65 30 світлодіодів/м, 7,2 Вт/м, 12 В - 5 м

Індивідуально адресовані світлодіоди RGB, розміщені в 5-метровій смузі з щільністю 30 світлодіодів на метр. Кожен піксель, що складається з трьох діодів RGB, може випромінювати колір із 24-бітної палітри. Для роботи модуля достатньо одного виводу мікроконтролера. (наприклад, Arduino).

Смужка має адресовані групи діодів. Один контролер на 3 діода.

Діоди розташовані щільно на відстані прибл. 34 мм, завдяки чому яскравість висока. Система живиться від мережі 12 В і споживає приблизно 0,6 А на кожен метр (7,2 Вт). Ланцюжок можна обрізати після кожного третього діода.

Використаний протокол зв'язку дозволяє послідовне з'єднання діодів. Наступний ланцюг слід підключити до вихідного роз'єму, з'єднавши 12V, GND та DOUT з DIN відповідно. Виробник зазначає, що використання понад 500 діодів може не забезпечити достатньо оперативної пам'яті для Arduino Uno. Варто також зазначити, що кожен додатковий масив вимагатиме збільшеної потужності блоку живлення.

Підключення

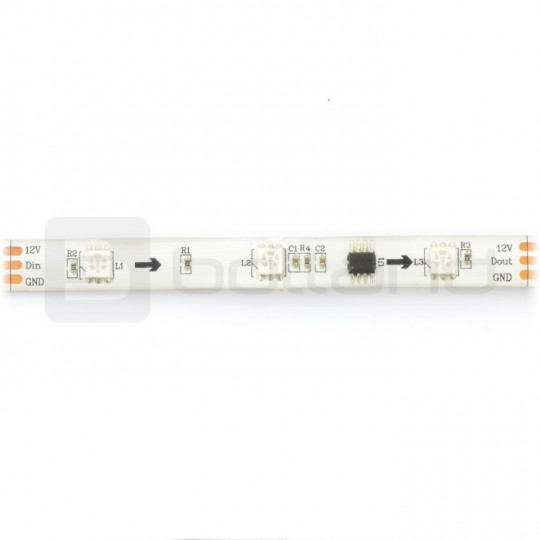

Пристрій має 3-контактний роз'єм, що складається з наступних контактів:

• GND (білий дріт)- вага модуля
• 12 В (червоний провід)- напруга живлення, для однієї матриці на кожен метр ланцюга необхідно підключити джерело струмом не менше 1,0 А
• DIN (зелений дріт)- цифровий керуючий сигнал від мікроконтролера

Встановлення бібліотеки Adafruit для Arduino:

1. Завантажте бібліотеку з, натиснувши кнопку
2. Розпакуйте завантажений ZIP-файл, в результаті має вийти папка, що містить файли: Adafruit_NeoPixel.cpp, Adafruit_NeoPixel.h та інші підпапки.
3. Перейменуйте кореневу папку на: Adafruit_NeoPixel
4. Перемістіть всю папку до каталогу, що містить бібліотеки Arduino. За замовчуванням вона має знаходитися за адресою: /Documents/Arduino/Libraries
5. Перезапустіть середовище Arduino, бібліотека з'явиться в меню: Файл -> Приклади

Перший запуск - простий приклад

• Запустіть тестову програму, вибравши в середовищі Arduino:
  • Файл -> Приклади -> Adafruit_Neopixel -> простий
• Виберіть контакт, з якого будуть керуватися світлодіоди. За замовчуванням використовується контакт 6:
  • Рядок 11#define PIN 6
• Виберіть кількість пікселів, якими потрібно керувати. Значення за замовчуванням — 16:

• • Рядок 14#define NUMPIXELS 16
• Завантажте програму на Arduino. Пікселі повинні вмикатися один за одним, до кількості, зазначеної в рядку 14.
• Якщо ви хочете змінити колір освітлення, введіть інші значення у функцію:
  • Рядок 40pixels.setPixelColor(i, pixels.Color(0,150,0))
    Компоненти RGB подано в дужках, максимальне значення кожного становить 255
• Змінити швидкість спалаху окремих пікселів можна шляхом редагування значень:
  • Рядок 21 int значення_затримки = 500;

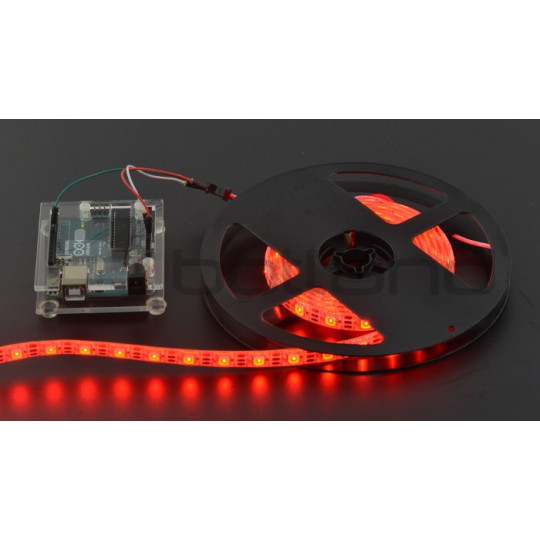

Світлодіодна стрічка WS2811 в поєднанні з Arduino Uno.

Специфікація

• Напруга живлення: 12 В
• Потужність: 7,2 Вт/м
• Споживання струму: 0,6 А на 1 метр гірлянди для одного діода, білий колір
• Використані діоди: LED RGB SMD5050 WS2811
• Адресований піксель: 3 світлодіоди RGB
• Кожен піксель, що складається з трьох діодів RGB, може випромінювати колір із 24-бітної палітри
• Стійкість до зовнішніх умов: IP65 (силіконове покриття)
• Ширина ремінця: 10 мм
• Довжина ланцюга: 5 м
