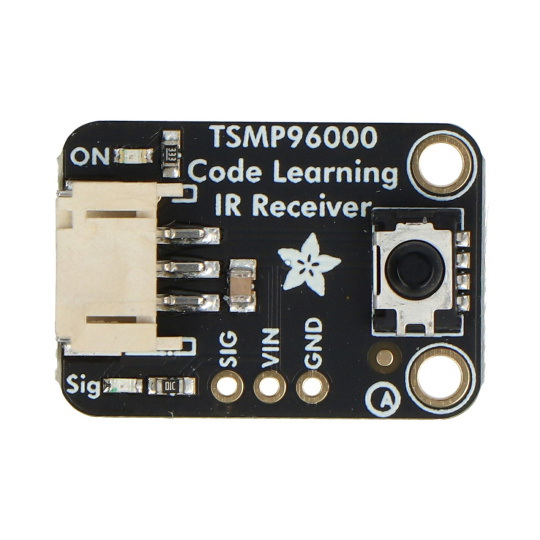

Навчання коду TSMP96000 - ІЧ-приймач 20-60 кГц - STEMMA JST PH 2 мм - Adafruit 5970

Опис продукту: TSMP96000 Навчання коду - ІЧ-приймач 20 - 60 кГц - STEMMA JST PH 2 мм - Adafruit 5970

Модуль TSMP96000 від Adafruit – цеІЧ-приймачпризначений для прийому сигналів від пультів дистанційного керування на частотахвід 20 кГц до 60 кГцЦе робить його універсальним і може приймати сигнали від різних ІЧ-пультів дистанційного керування, навіть якщо ви не знаєте точної частоти сигналу. Модуль живиться відвід 3 В до 5 В, а вихідний сигнал надсилається на мікроконтролер, який потім декодує прийнятий сигнал. Плата має світлодіоди - зелений вказує на живлення, а червоний - на отримання ІЧ-сигналу. Модуль простий у використанні завдяки роз'ємуSTEMMA JST PH з растром 2 мм, що дозволяє підключатися без необхідності паяння. Ідеально підходить для проектів, пов'язаних з прийомом ІЧ-сигналів, особливо в програмах "Навчання коду", де пристрій повинен працювати з різними пультами дистанційного керування.

Навчання коду TSMP96000 - ІЧ-приймач 20 - 60 кГц - STEMMA JST PH 2 мм - Adafruit 5970.

Основні характеристики приймача

• Сумісність із широким діапазоном ІЧ-частот:приймає інфрачервоні сигнали в діапазоні від 20 кГц до 60 кГц, що дозволяє взаємодіяти з багатьма типами пультів дистанційного керування
• Блок живленняМодуль живиться напругою від 3 В до 5 В, сумісний з більшістю мікроконтролерів
• Просте встановлення:паяння не потрібне, просто використовуйте кабель STEMMA JST PH з кроком 2 мм
• Світлодіоди:зелений світлодіод, що вказує на правильне живлення, та червоний світлодіод, що вказує на прийом сигналу
• Немає демодуляції сигналу: модуль не забезпечує демодульований сигнал, він вимагає коду, розробленого спеціально для "навчання коду"

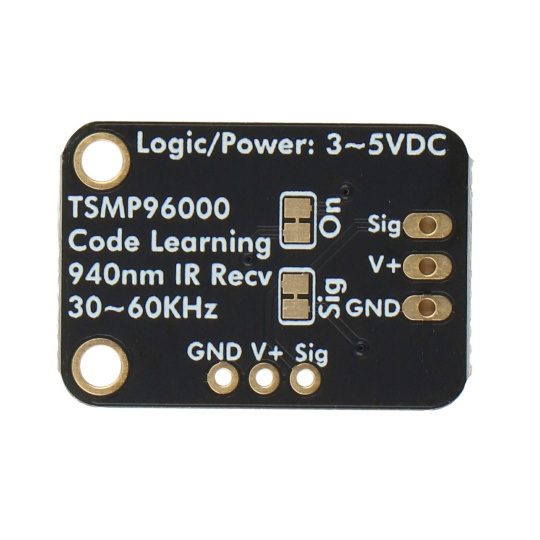

Підключення модуля та контактів

Модуль оснащений роз'ємомSTEMMA JST PH з растром 2 мм, що забезпечує легке підключення. Він має 3 контакти:

• ЗЕМЛЯмаса
• V+- блок живлення
• SIG- сигнал

Завдяки такому рішенню підключення модуля до мікроконтролера стає простим і зручним, і все це не потребує паяння.

Схема підключення модуля до мінікомп'ютера Metro.

Завдяки монтажним отворам, плату легко встановити в корпуси та пристрої.

Технічні характеристики модуля

• Діапазон частот ІЧ-випромінювання: від 20 кГц до 60 кГц
• Напруга живлення: від 3 В до 5 В постійного струму
• Роз'єм: STEMMA JST PH з кроком 2 мм (3-контактний)
• Світлодіоди:
  • Зелений світлодіод: вказує на правильне живлення
  • Червоний світлодіод: вказує на прийом ІЧ-сигналу
• Розміри: 25,4 x 17,7 x 7,1 мм
• Вага: 2,1 г

Вміст набору

• 1x TSMP96000 Навчання коду - ІЧ-приймач 20 - 60 кГц - STEMMA JST PH 2 мм - Adafruit 5970
