S7V7F5 - підвищувальний/знижувальний перетворювач - 5 В 1 А - Pololu 2119
723 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 1069439704
Опис продукту: S7V7F5 - підвищувальний/знижувальний перетворювач - 5 В 1 А - Pololu 2119
Перетворювач використовується для живлення схем, що працюють від 5 В. Система має широкий діапазон вхідної напруги, що робить її ідеальною для конструкцій з живленням від батарей. S7V7F5 забезпечує стабільність живлення протягом усього циклу розряду батареї. Для підвищення надійності модуль оснащений захистом від короткого замикання та схемою автоматичного відключення живлення при перевищенні допустимої робочої температури.
Як використовувати
Модуль надзвичайно простий у використанні, він має три основних контакти:
- VIN-код- вхідна напруга в діапазоні 2,7 В - 11,8 В. При меншому значенні модуль не ввімкнеться, вищі значення можуть пошкодити систему.
- ЗЕМЛЯ- масовий потенціал.
- ВИХІД- вихідна напруга 5 В.
Допустимий діапазон вхідної напруги становить від 2,7 В до 11,8 В. За нижчих значень регулятор не ввімкнеться. Вища напруга може пошкодити систему.
Вихідна напруга встановлена на рівні 5 В, але може сягати 5,2 В без навантаження або з невеликим навантаженням.

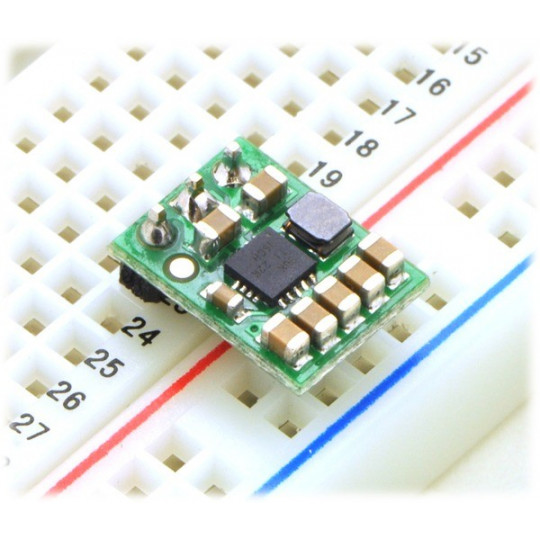

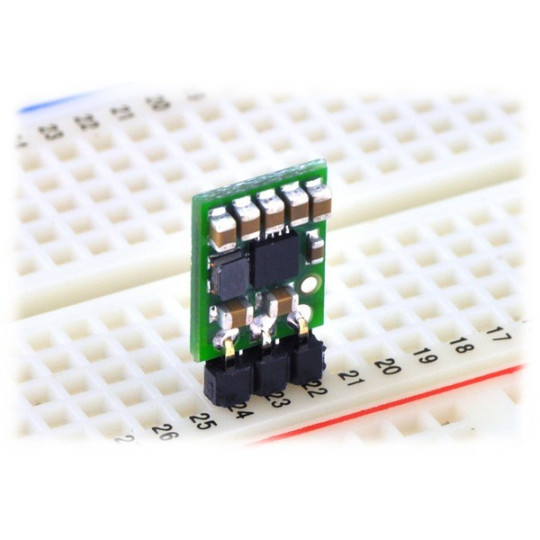

Роз'єми відповідним чином позначені на платі.Розмір терморозподільників — 2,54 мм (популярні роз'єми Goldpin). Модуль можна підключити до макетної плати, підключити за допомогою проводів або припаяти до спеціальної друкованої плати.
S7V7F5 - підвищувально-знижувальний перетворювач - 5 В 1 А - Pololu 2119.
Ми також пропонуємо набір для будівництва зарядного пристрою для смартфона з онлайн-інструкціями.

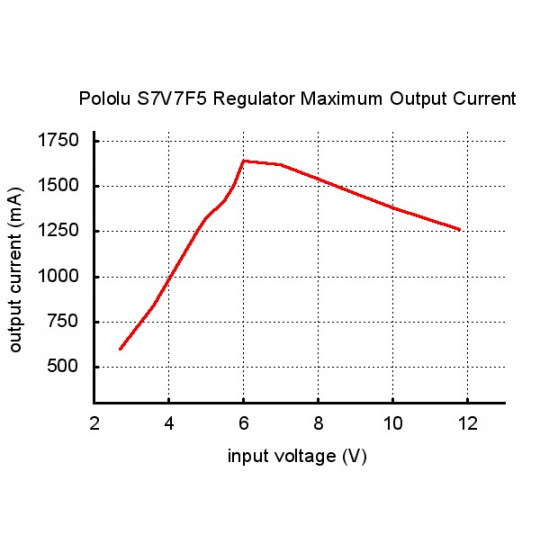

Максимальний вихідний струм як функція вхідної напруги.
Вихідний струм
Максимальний струм, який може протікати через коло, залежить від вхідної напруги. Цей зв'язок ілюструється на графіку нижче:
Ефективність

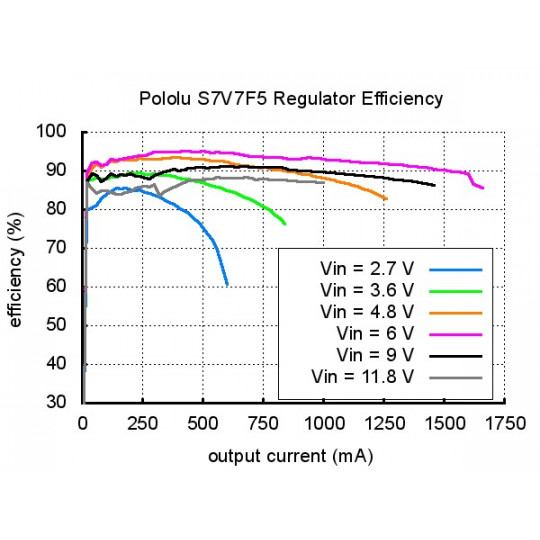

Цей параметр особливо важливий у системах з живленням від батарей, де вкрай важливо, щоб система працювала якомога довше на одному заряді. ККД перетворювача залежить від сили струму та вхідної напруги (див. діаграму нижче). В середньому він становить близько 85-95%, що дозволяє практично максимально використовувати енергію батареї.
Піки (скоки) напруги
В електронних схемах пусковий струм може спричиняти піки або раптові піки напруги вище заданого рівня. Якщо амплітуда піків перевищує допустиме значення регулятора, регулятор може бути пошкоджений. Тому, якщо схема буде живитися напругою вище 9 В або навантаження має високу індуктивність, ми рекомендуємо припаяти конденсатор ємністю 33 мкФ / 25 В або вище якомога ближче до схеми між VIN та GND.
ККД перетворювача залежить від споживаного струму.
Специфікація
- Вхідна напруга: від 2,7 В до 11,8 В
- Максимальний вихідний струм:
- 1 A (зниження)
- 0,5 А (підвищувальний)
- Вихідна напруга: 5 В
- Захист від температури

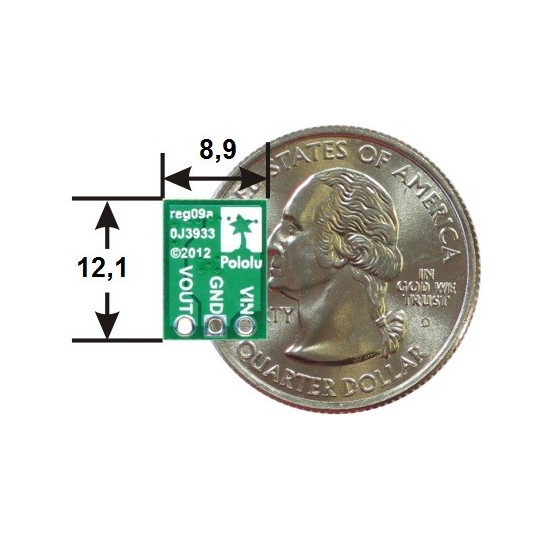

- Розміри: 9 x 12 x 3 мм
- Вага: 0,5 г (без роз'ємів)
| Користувальницькі характеристики | |
|---|---|
| Висота | 3 мм |
| Вихідна напруга | 5,0 В |
| Вихідна напруга від | 5,0 В |
| Довжина: | 12 мм |
| Напруга живлення від | 2,7 В |
| Номінальна вихідна напруга | 5,0 В |
| Подавайте напругу на | 11,8 В |
| Стабілізатор — Тип | крок вгору/вниз |
| Поточна ефективність | 1,0 А |
| Ширина | 9,0 мм |
| Вага паковання | 0,002 кг |
| Висота паковання | 0,3 см |
| глибина паковання | 9 см |
| Ширина паковання | 7,5 см |
- Ціна: 723 ₴
