Розробницька плата Wio Tracker 1110 - Комплект розробки Meshtastic - Seeedstudio 114993370

Опис продукту: Плата розробки Wio Tracker 1110 - комплект розробника для Meshtastic - Seeedstudio 114993370

Розробницька плата Wio Tracker 1110 від Seeedstudioдошка передового розвитку, ідеально підходить для ентузіастів електроніки та професіоналів, яким потрібні надійні рішення для відстеження та зв'язку в польових умовах. Засновано на технологіїNordic nRF52840 BLEiСемтех LR1110для LoRa пропонує точне GPS-позиціонування, відображення даних у режимі реального часу та можливість розширення за допомогою модулів Grove. Завдяки сумісності програмного забезпеченняМештастичний, модуль дозволяє швидко створювати пристрої, що працюють у mesh-мережах, що ідеально підходить для моніторингу умов навколишнього середовища у складних умовах місцевості.Відкрита апаратна та програмна платформаа підтримка громади забезпечує подальший розвиток та адаптацію до конкретних потреб.

Розробницька плата Wio Tracker 1110 - плата розробника для Meshtastic - Seeedstudio 114993370.

Комплект розробки "plug-and-play" для створення малопотужних трекерів Meshtastic.

Особливості плати Wio Tracker 1110

• Підтримка технології Meshtastic, що дозволяє створювати бездротові мережі.
• Сумісний з більш ніж 300 датчиками Grove, що забезпечує широку адаптивність до різних потреб моніторингу та відстеження.
• Вбудовані датчики температури, вологості та триосьовий акселерометр для збору різноманітних даних про навколишнє середовище та рух.
• Повністю відкрита платформа, заснована на екосистемах LR1110 та nRF52840, що пропонує необмежені можливості застосування та розробки проектів з відкритим кодом.

Приклади застосувань

• Відстеження активів: моніторинг переміщення та місцезнаходження цінних активів у режимі реального часу з одночасним моніторингом умов навколишнього середовища.
• Пригоди на свіжому повітрістворення пристроїв Meshtastic для автономного зв'язку під час гірських походів або кемпінгу, з функцією відстеження місцезнаходження та моніторингу температури та вологості.
• Екологічний моніторинг: збір та передача даних про навколишнє середовище з віддалених районів, підтримка досліджень та охорони навколишнього середовища.

Сумісність з екосистемою Grove дозволяє легко розширювати її за допомогою більшої кількості датчиків та модулів.

Розташування елементів.

Розташування елементів на дошці

1. Wi-Fi антена
2. LoRa антена
3. Цифровий інтерфейс Гроув
4. Цифровий інтерфейс Гроув
5. Світлодіод живлення
6. Цифровий інтерфейс Гроув
7. Світлодіод користувача
8. Світлодіод живлення порту Гроув
9. Роз'єм акумулятора
10. Роз'єм USB Type-C
11. Кнопка користувача
12. Кнопка скидання
13. Інтерфейс I2C
14. Інтерфейс UART
15. Аналоговий інтерфейс Grove
16. Датчик температури та вологості
17. 3-осьовий акселерометр
18. Bluetooth-антена
19. ГНСС-антена

Технічні характеристики розробницької плати Wio Tracker 1110

• Напруга живлення: 5 В (USB 2.0 типу C)
• Роз'єм батареї: 3,7 В
• Інтерфейси: RFIO, роз'єм антени GNSS, роз'єм антени LoRa, USB Type-C
• Роз'єми Grove: АЦП x1, I2C x1, UART x1, цифровий x3
• Кнопки: Користувач (USER), Скидання (RESET)
• Зовнішня флеш-пам'ять: 4 МБ
• LoRa та позиціонування за допомогою Semtech LR1110: (комплект використовує лише радіочастотний приймач LoRa)
  • Протокол LoRaWAN: V1.0.4
  • Частотний план: від 863 МГц до 928 МГц
  • Чутливість: -125 дБм при 125K/SF7, -141 дБм при 125K/SF12
  • Максимальна вихідна потужність: 20 дБм
  • Технології позиціонування: GNSS (GPS/BeiDou), WiFi Sniffer
  • Дальність: від 2 км до 10 км (залежно від антени та навколишнього середовища)
• Bluetooth (Nordic nRF52840):
  • Версія Bluetooth: 5.3
  • Флеш-пам'ять: 1 МБ
  • Оперативна пам'ять: 256 КБ
  • Протокол: Bluetooth LE, Bluetooth mesh, Thread, Zigbee, 802.15.4, ANT та власницькі стеки 2,4 ГГц
  • Максимальна вихідна потужність: 6 дБм
• Вбудовані датчики - датчик температури та вологості (SHT41):
  • Діапазон температур: від -40°C до 85°C, точність ±0,2°C
  • Діапазон вологості: від 0% відносної вологості до 100% відносної вологості, точність ±1,8% відносної вологості
• Вбудовані датчики - 3-осьовий акселерометр:
  • Діапазон: ±2 г, 4 г, 8 г, 16 г
  • Частотна характеристика: від 0,5 Гц до 625 Гц
  • Чутливість (LSB/г): від 1000 (± 2 г) до 83 (± 16 г)

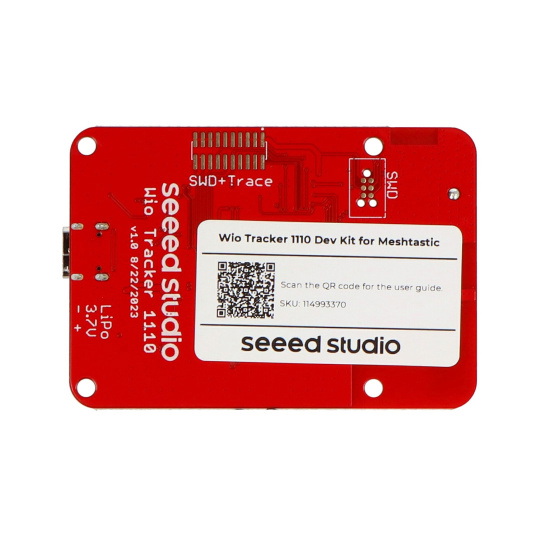

Плата Wio Tracker 1110 на базі Nordic nRF52840 та Semtech LR1110.

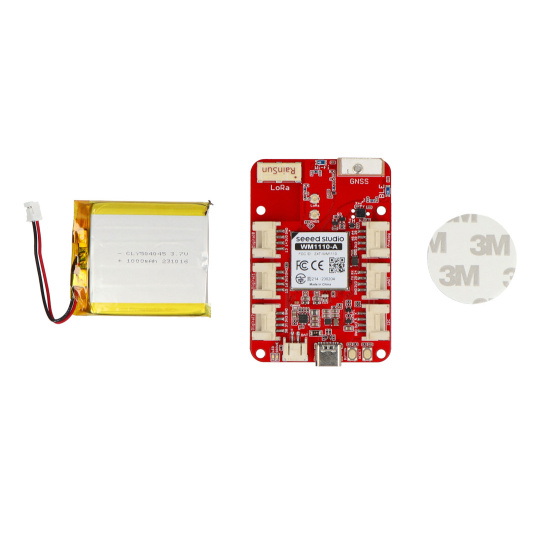

Елементи, що входять до комплекту.

Вміст набору

• Розробницька плата Wio Tracker 1110 x1
• Літій-полімерний акумулятор x1
• Монтажні наклейки x1
