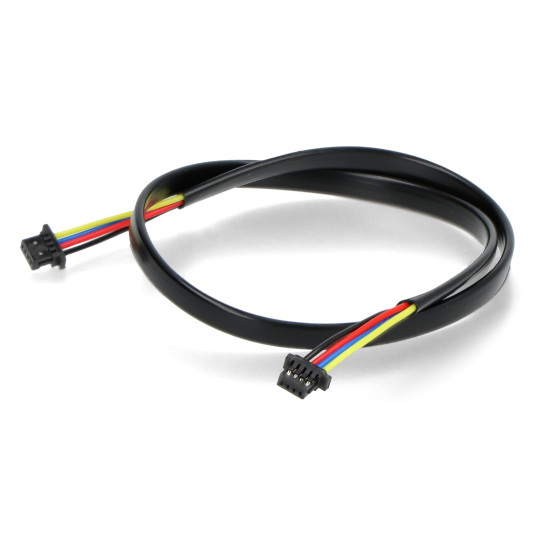

Кабель STEMMA QT / Qwiic JST SH з 4 контактами - 300 мм - Adafruit 5384

Опис продукту: Кабель STEMMA QT / Qwiic JST SH 4-контактний - 300 мм - Adafruit 5384

Кабель-роз'єм Qwiic / STEMMA QT виробництва Adafruit. Довжина кабелю...300 мм,був обгорнутий плоскою чорною гумовою ізоляцією. Кабель мав кінцеву заглушку4-контактний штекер Qwiic / STEMMA QT- JST-SH. Штекер з кроком 1 мм дозволяє легко підключати модулі, оснащені тим самим роз'ємом. Кабель складається зчотири жилиу кольорах: червоний, чорний, синій та жовтий. Провід даних бувпереплетеніз блоком живлення для зменшення перешкод, але перешкоди все ще можуть виникати на лінії I2C 1 МГц / 800 кГц або навіть 400 кГц.

Що таке Qwiic / STEMMA QT?

Qwiic / STEMMA QT — це екосистема датчиків та модулів на базі I2C, виконавчих механізмів та кабелів зі спеціальними роз'ємами. Використання таких роз'ємів спрощує створення прототипів навіть складних систем. Усі плати, що підтримують Qwiic / STEMMA QT, використовують один і той самий 4-контактний роз'єм JST з кроком 1 мм. Це зменшує обсяг місця, необхідного на друкованій платі. Це також запобігає неправильному підключенню та не потребує паяння.

Технічні характеристики кабелю Qwiic / STEMMA QT

• Кількість ниток: 4
• Маркування проводів:
• червоний - джерело живлення 3,3 В постійного струму
• чорна маса
• синій - дані SDA I2C
• жовтий - тактовий генератор SCL I2C
• Ізоляція: плоска
• Колір ізоляції: чорний
• Вилка: 2x Qwiic / STEMMA QT - JST-SH
• Крок між штифтами: 1 мм
• Довжина: 300 мм
