Датчик струму ACS724 від -30A до +30A - Pololu 4047
829 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 1779093256
Опис продукту: Датчик струму ACS724 від -30 A до +30 A - Pololu 4047
Модуль датчика струму ACS724від Pololu пропонує точне вимірювання струму в діапазонівід -30 А до 30 А, завдяки використанню технології, заснованої наефект ХоллаОдна з відмінних рис цього датчика полягає в тому, щонизький внутрішній опір близько 1,2 мОм, що забезпечує мінімальні втрати потужності. Додатковоелектрична ізоляція до 2,4 кВ RMSдозволяє безпечно використовувати модуль у різних середовищах та застосуваннях, що потребують гальванічної розв'язки. Модуль генерує аналогову вихідну напругу, пропорційну вхідному струму -66 мВ / Адля напруги живлення 5 В та працює в широкому діапазонідіапазон робочих температур від -40°C до 150°C.

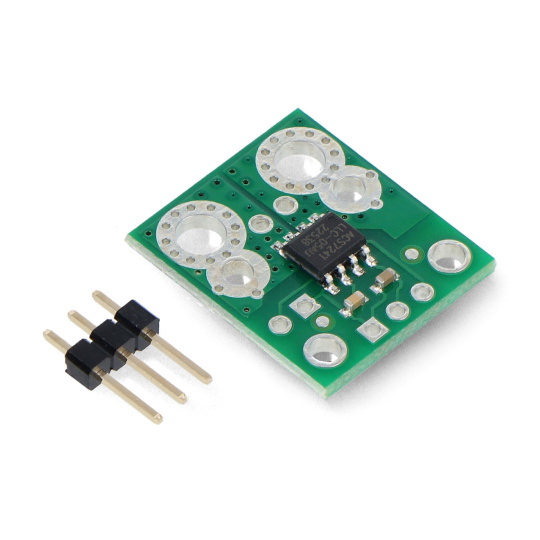

Датчик струму ACS724 від -30 А до +30 А - Pololu 4047.
Пристрій має електричну ізоляцію з RMS 2,4 кВ.
Основні характеристики датчика
- Дозволяє точне вимірювання двонаправлених струмів у діапазоні від -30 А до 30 А
- Забезпечує низький опір струму приблизно 1,2 мОм, що призводить до низьких втрат потужності
- Забезпечує електричну ізоляцію до 2,4 кВ RMS
- Генерує вихідну напругу, пропорційну вхідному струму - 66 мВ/А для напруги живлення 5 В
- Працює в смузі пропускання 120 кГц
- Працює в діапазоні напруги від 4,5 В до 5,5 В, переважно 5 В
- Дозволяє пряме паяння проводів до датчика або використання безпаяльних роз'ємів
Застосування датчиків струму
Використовується сенсорний модуль ACS724контролювати поточне значенняу багатьох електронних системах та для виявлення збоїв або небезпечних ситуацій, пов'язаних із струмовими перевантаженнями.
Датчик струму підходить для контролю струму в різних електричних системах.

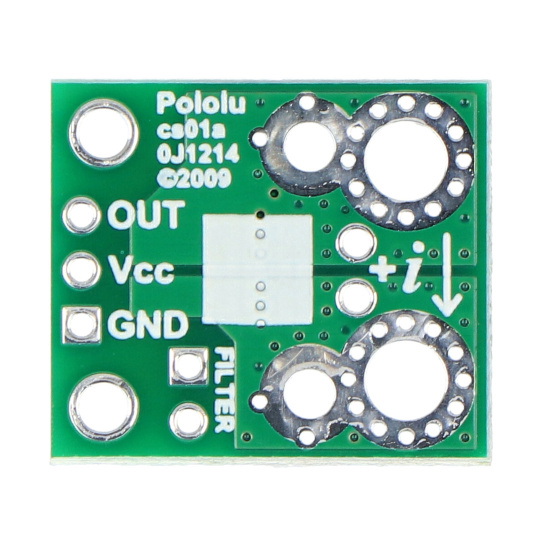

Виводи датчика струму.
Контакти датчика струму
- IP+ (позитивний струмовий вхід): контакт, призначений для підключення до позитивного полюса кола, через яке протікає струм, з метою його контролю.
- IP- (вхідний негативний струм): контакт, призначений для підключення до негативного полюса кола, через яке протікає струм, з метою його контролю.
- VCC (логічне джерело живлення): використовується для підключення напруги живлення для вимірювального кола датчика струму. Напруга живлення повинна бути в межах від 4,5 В до 5,5 В.
- ВИХІДВихід схеми, з якого зчитується аналогова напруга, пропорційна виміряному струму. Цей сигнал може бути додатково оброблений або використаний для безпосереднього контролю струму.
- ЗЕМЛЯмаса системи.
Технічні характеристики датчика
- Вбудований чіп: Allegro ACS724LLCTR-30AB
- Діапазон вимірювання струму: від -30 А до 30 А
- Смуга пропускання: 120 кГц
- Діапазон робочої напруги: від 4,5 В до 5,5 В, стандартно 5 В
- Чутливість датчика при 5 В: 66 мВ/А
- Внутрішній опір: приблизно 1,2 мОм
- Електрична ізоляція: до 2,4 кВ RMS
- Діапазон робочих температур: від -40°C до 150°C
- Розміри: 17,8 x 20,3 мм

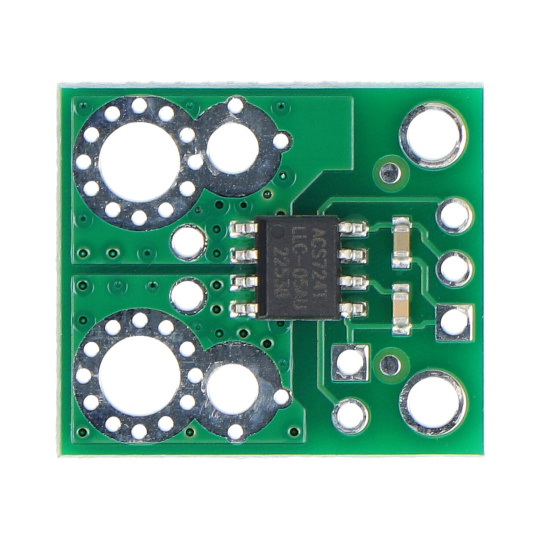

Виріб має вбудовану мікросхему ACS724LLCTR-30AB.
| Основні | |
|---|---|
| Виробник | ACS |
| Користувальницькі характеристики | |
| Вага паковання | 0,002 кг |
| Висота паковання | 8,5 см |
| глибина паковання | 0,5 см |
| Ширина паковання | 7,5 см |
- Ціна: 829 ₴
