D24V5F2 - понижувальний перетворювач - 2.5V 0.5A - Pololu 2841

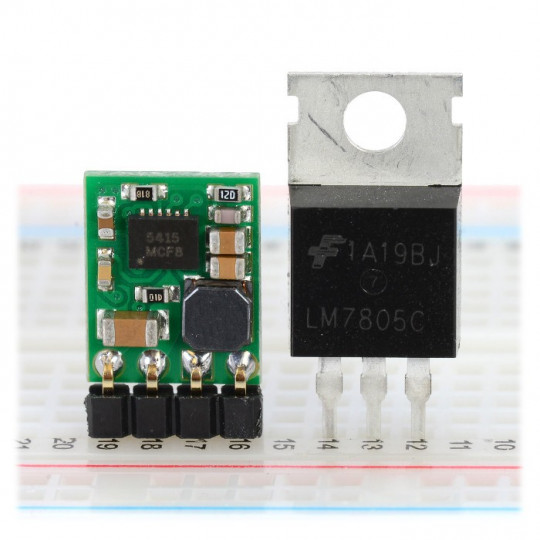

Опис продукту: D24V5F2 - понижувальний перетворювач - 2,5 В 0,5 А

Імпульсний регулятор постійного струму перетворює вхідну напругу з діапазонувід 3 В* до 36 Вдо вихідного значення2,5 ВДозволяє споживати потужність до0,5 АСистема характеризується високим ККД 80% - 93%.

Виведення

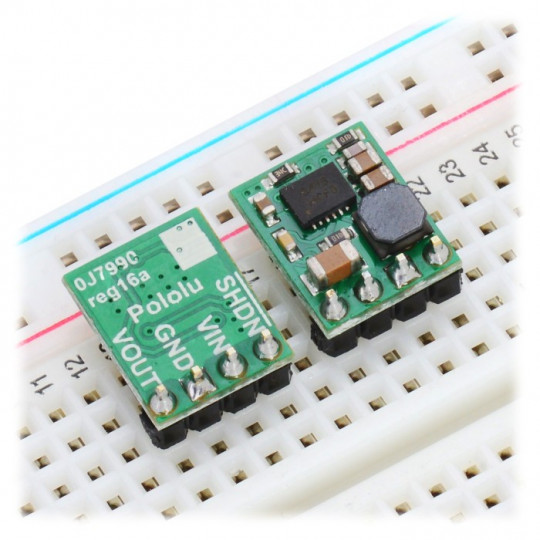

Модуль має чотири контакти:

• VIN-код- вхідна напруга в діапазоні від 3 В до 36 В - залежно від напруги падіння.
• ЗЕМЛЯ- масовий потенціал.
• ВИХІД- вихідна напруга.
• SHDN- Подача низького рівня напруги (нижче 0,4 В) перемикає мікросхему в режим низького енергоспоживання, де вона споживає лише 10–20 мкА на кожен вольт напруги живлення. За замовчуванням контакт підтягується до VIN через резистор 100 кОм. Якщо режим низького енергоспоживання не використовується,SHDNможна залишити непідключеним.

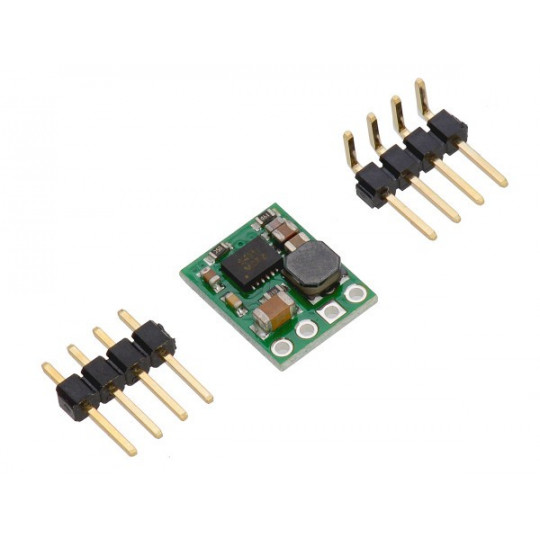

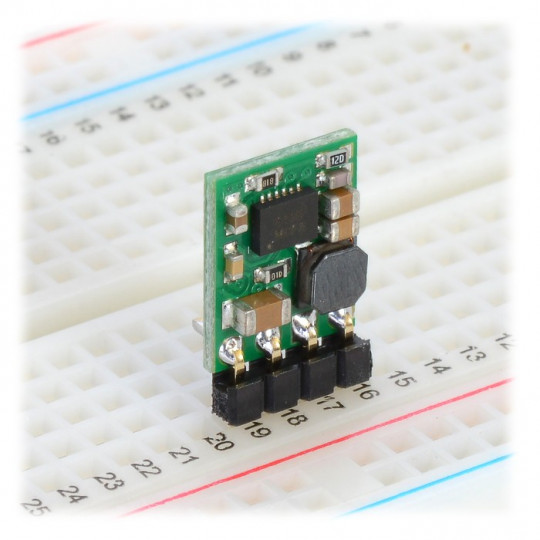

Популярні 2,54-міліметрові роз'єми із золотими контактами можна впаяти в отвори (набір у комплекті). Модуль можна підключити до макетної плати, підключити за допомогою проводів або розмістити на спеціальній друкованій платі.

ККД та вихідний струм

Коефіцієнт корисної дії (ККД) визначається як відношення вихідної потужності до вхідної потужності (Вихідна потужність)/(Вхідна потужність). Це дуже важливий параметр під час роботи з портативними джерелами енергії (батареями та акумуляторами), де час роботи на одному циклі зарядки має вирішальне значення. Зв'язок між ККД та вхідною напругою показано на графіках нижче.

Напруга відсіювання

Графік нижче показує залежність між напругою падіння та вихідним струмом. Наприклад, для споживання 400 мА вихідна напруга повинна бути на 0,5 В вищою за вхідну напругу.

Небезпечні імпульси напруги

Під час підключення живлення до модуля можуть виникати небезпечні короткі електричні імпульси з високою амплітудою (так звані піки), які можуть безповоротно пошкодити систему. Випробування Pololu показують, що для напруг вище20 Вспайки можуть мати амплітуду, що перевищує42 ВДля захисту від цього небажаного явища рекомендується припаяти конденсатор ємністю не менше 33 мкФ / 50 В якомога ближче до контактів живлення перетворювача.

Технічні характеристики перетворювача

• Вхідна напруга: від 3 В* до 36 В
• Вихідна напруга: 2,5 В
• Точність вихідної напруги: 4%
• Максимальний вихідний струм: 0,5 А
• Частота перемикання: 500 кГц
• Вбудована безпека:
• проти надмірного споживання енергії
• від занадто високої температури
• Драйвер: ISL85415 (документація)

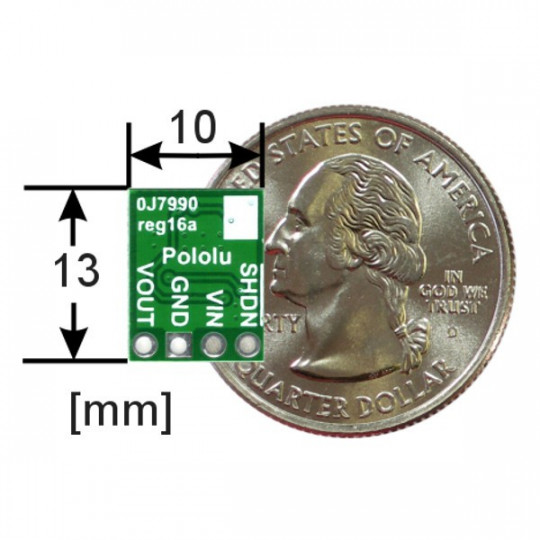

• Розміри: 13 x 10 x 3 мм
• Вага: 1 г (без роз'ємів)

* Нижня межа вхідної напруги залежить від напруги падіння

У комплект також входять роз'єми Goldpin.
