D30V30MAL - понижуючий перетворювач - 1.4V-7V 3.4A - Pololu 4873

Опис продукту: D30V30MAL - понижувальний перетворювач - 1,4 В - 7 В 3,4 А - Pololu 4873

D30V30MA – це один із серії мініатюрних регуляторів напруги від Pololu, що базуються на синхронізованому понижувальному перетворювачі. Він дозволяє...вихідна напруга від 1,4 В до 7 ВЗвходи в діапазоні від 3,3 В до 45 ВМаксимальний безперервний вихідний струм залежить від вхідної напруги та теплових умов і становить3,4 А.  Він також має режим енергозбереження та індикатор «power good», який показує стабільність вихідної напруги. Його компактний розмір та стандартна розпіновка полегшують інтеграцію в прототипи та електронні пристрої.

Спеціальні функції

• Діапазон регульованої вихідної напруги- можливість точного регулювання вихідної напруги від 1,4 В до 7 В за допомогою поворотного потенціометра, що дозволяє точно налаштувати напругу відповідно до потреб застосування
• Максимальний вихідний струм до 3,4 А- максимальне значення струму залежить від умов експлуатації, таких як вхідна напруга, вихідна напруга та ефективність охолодження модуля
• Широкий діапазон вхідної напруги- від 3,3 В до 45 В, враховуючи напругу падіння, що робить регулятор сумісним з різними джерелами живлення, наприклад, акумуляторами, мережевими адаптерами або сонячними панелями
• Висока ефективність- від 80% до 95%, що мінімізує втрати енергії та зменшує нагрівання системи, тим самим підвищуючи надійність та термін служби батареї
• Функція плавного старту- обмежує пусковий струм і поступово збільшує вихідну напругу під час запуску, запобігаючи раптовим стрибкам напруги та захищаючи підключені компоненти
• Режим енергозбереження- автоматичне зниження частоти комутації при низькому навантаженні, що покращує енергоефективність регулятора

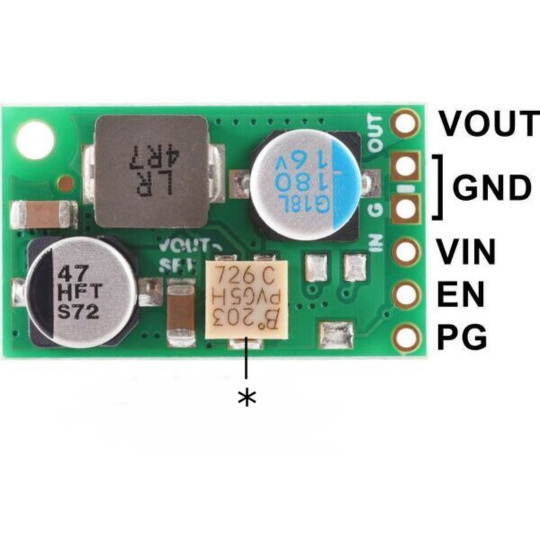

Контакти перетворювача

• VOUT (Вихідна напруга) - вихід регулятора, з якого знімається стабілізована вихідна напруга. На фото це два контакти, позначені OUT та G (земля)

• GND (Заземлення) -Системне заземлення, спільне для входу та виходу, забезпечує опорну напругу та сигнали.
• VIN (Вхідна напруга) - вхідна напруга живлення в діапазоні від 3,3 В до 45 В. Саме сюди ми підключаємо вхідну напругу, яку знижує регулятор
• EN (Увімкнути)- вхід для вмикання та вимикання регулятора. Зниження напруги нижче заданого порогу вимикає вихід і переводить регулятор у режим низького енергоспоживання. Підвищення напруги вище порогу активує вихід.
• PG (Потужність хороша)- вихідний сигнал, який вказує на правильну роботу регулятора та стабільність вихідної напруги. Це вихід з відкритим стоком, який вимагає підтягувального резистора до напруги живлення.
• Потенціометр вихідної напруги- точний 11-оборотний потенціометр, розміщений на платі, що дозволяє плавно регулювати вихідну напругу в діапазоні від 1,4 В до 7 В. Поворот потенціометра за годинниковою стрілкою збільшує вихідну напругу

Технічні характеристики понижувального перетворювача

• Вхідна напруга: від 3,3 В до 45 В
• Вихідна напруга: від 1,4 В до 7 В (регульована)
• Вихідний струм: до 3,4 А
• ККД: до 90% (залежно від умов)
• Частота перемикання: 700 кГц
• Струм спокою у вимкненому режимі: від 10 мкА до 20 мкА на 1 В на VIN
• Захист: від зворотної полярності до 40 В, від перегріву, від перевантаження по струму, від короткого замикання, від низької вхідної напруги

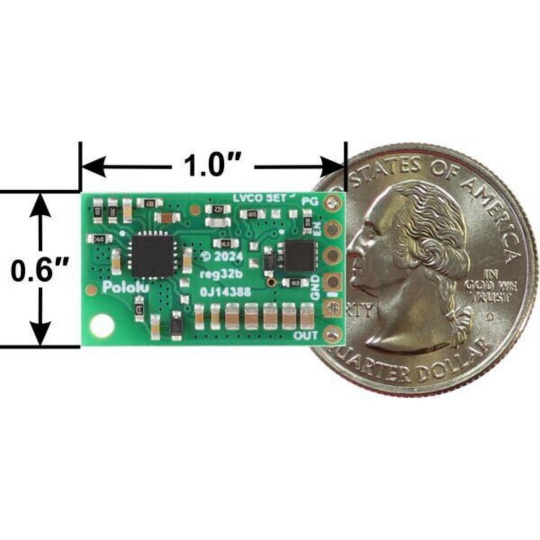

• Розміри: 15,2 x 25,4 x 9 мм
• Вага: 3,5 г

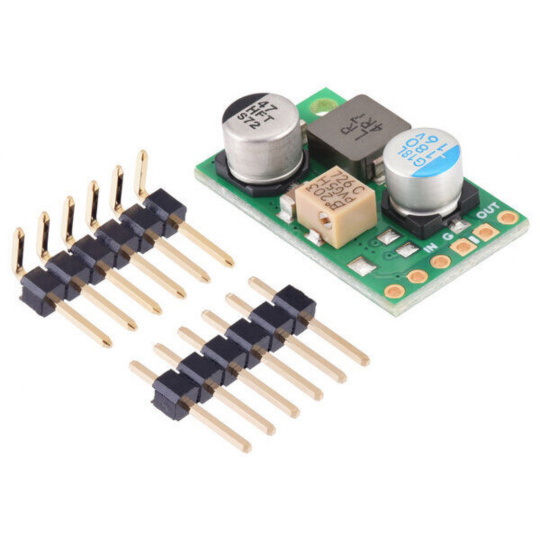

Вміст набору

• Понижуючий перетворювач D30V30MAL
• Роз'єм Goldpin, прямий, 6-контактний (2,54 мм)
• Роз'єм Goldpin, кутовий, 6-контактний (2,54 мм)
