Датчик обертання, імпульсний генератор, оптичний енкодер - DFRobot 400P/R

Опис продукту: Датчик обертання, імпульсний генератор, оптичний енкодер - DFRobot 400P/R

Енкодер генерує двофазний прямокутний імпульсний сигнал AB, обертаючи диск з оптопарою. Роздільна здатність400 імпульсів на оберт для кожної фази, що дає вам можливість отримати1600 імпульсів на оберт з використанням обох сигналівМаксимальна швидкість енкодера становить 5000 об/хв.

Датчик обертання, імпульсний генератор, оптичний енкодер - DFRobot 400P/R

Вихід сенсорної системи

На виході схеми використовується NPN-транзистор у конфігурації з відкритим колектором, що вимагає підтягувального резистора. Модуль містить стабілізатор напруги 750L05, який працює на постійній напрузі від 4,8 В до 24 В. Енкодер сумісний з Arduino, STM32, ПЛК та іншими мікроконтролерами.

Увага!

Модуль має NPN-вихід у режимі відкритого колектора, що вимагає підтягуючих резисторів.

Принцип дії шифраторів

Датчик обертання, імпульсний генератор, оптичний енкодер - DFRobot 400P/R

Технічні характеристики датчика від DFRobot

  • Напруга живлення: від 4,8 В до 24 В
  • Розмір енкодера:Φ 39 x 36,5 мм
  • Діаметр вала:Φ 6 x 13 мм
  • Зовнішня платформа вала:Φ20 x 4,85 мм
  • Гвинтове кріплення: M3
  • Вага: 234 г
Датчик обертання, імпульсний генератор, оптичний енкодер - DFRobot 400P/R

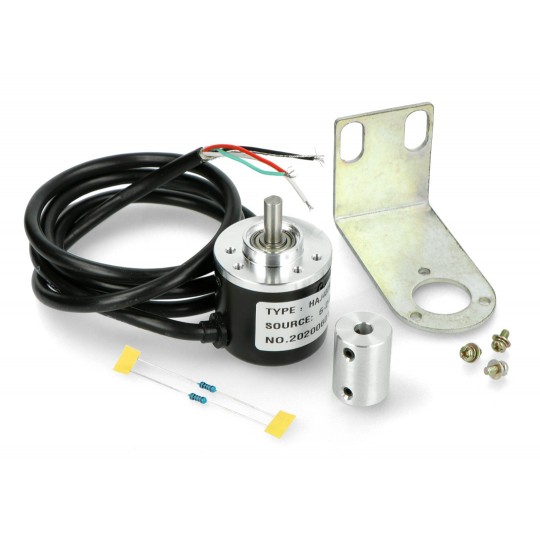

Комплект включає

  • Енкодер
  • Зчеплення
  • Монтажний кронштейн
  • Монтажні гвинти
  • 2 резистори 10 кОм

Характеристики
Основні атрибути
ВиробникArduino
Користувальницькі характеристики
Вага паковання0,237 кг
Висота паковання7 см
глибина паковання7,5 см
Ширина паковання8,5 см
