Датчик газу SGP30 - VOC / eCO2 - STEMMA QT / Qwiic - Adafruit 3709

Опис продукту: Газовий датчик SGP30 - VOC / eCO2 - STEMMA QT / Qwiic - Adafruit 3709

Датчик газуСГП30призначений длямоніторинг якості повітряу приміщенні. Це дозволяє контролювати концентрацію летких органічних сполук, присутніх у повітрі (ЛОС) таH2Він повертає показник TVOC (загальний вміст летких органічних сполук) та показник еквівалента вуглекислого газу eCO2 протягом усього вимірювального шляху. Діапазон вимірювання концентрації eCO2 становитьвід 400 ppm до 60 000 ppmУ свою чергу, виміряна концентрація TVOC знаходиться в межахвід 0 ppb до 60 000 ppbДатчик оснащений роз'ємами, що відповідають стандартуSTEMMA QT / Qwiic, який можна використовувати для підключення до модуля мікроконтролера, такого як Arduino.

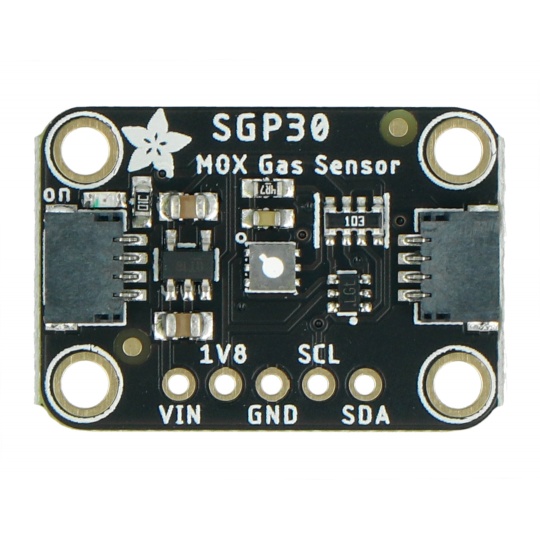

Газовий датчик SGP30 виробництва Adafruit.

Схема підключення датчика.

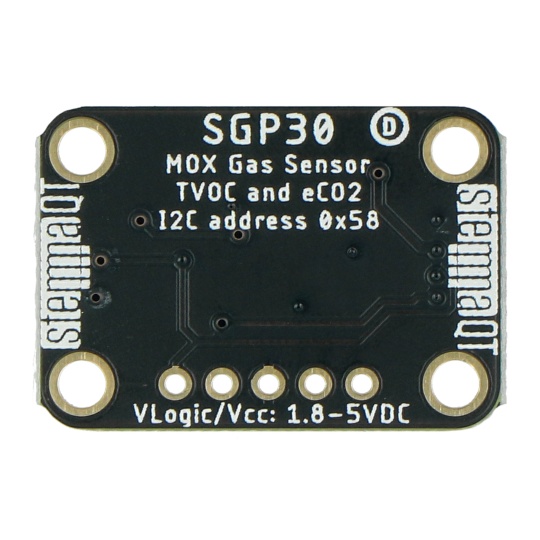

Схема підключення та опис розпіновки газового датчика Adafruit

Газовий датчик можна підключити двома способами: за допомогою роз'ємів Goldpin, що входять до комплекту (їх потрібно припаяти до модуля), або через вбудований роз'єм STEMMA QT. Приклад підключення було виконано за допомогою роз'ємів STEMMA QT та плати Metro, яка є еквівалентом Arduino. Підключіть окремі контакти, як описано нижче:

• VIN-код- контакт живлення від 3 В до 5 В
• 1V8- Контакт живлення 1,8 В
• ЗЕМЛЯ- контакт заземлення системи
• СКЛ- контакт лінії тактової частоти інтерфейсу зв'язку I2C
• Адвентистська церковна ієрархія- контакт лінії передачі даних інтерфейсу зв'язку I2C

Технічні характеристики датчика SGP30

• Макет: SGP30
• Напруга живлення: від 1,8 В до 5 В
• Інтерфейс зв'язку: I2C
• Адреса інтерфейсу зв'язку I2C: 0x58
• Діапазон вимірювання:
• TVOC: від 0 ppb до 60 000 ppb
• eCO2: від 400 ppm до 60000 ppm
• Частота дискретизації: 1 Гц
• Роз'єми: STEMMA QT / Qwiic
• Розміри: 25,5 x 17,7 x 4,6 мм

Вміст набору

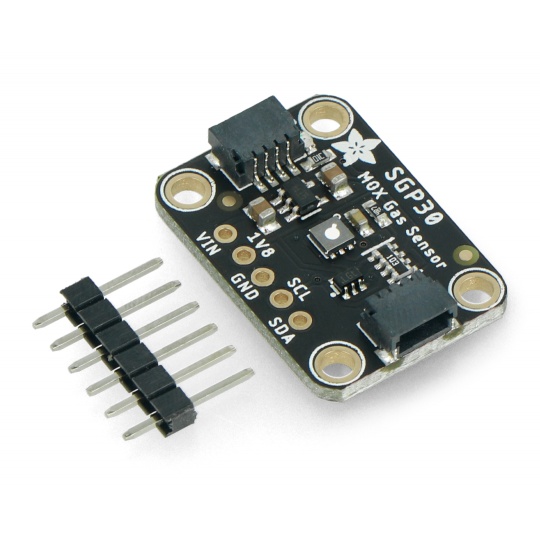

• Газовий датчик SGP30
• Смужка Goldpin - растр 2,54 мм

Модуль використовує шину I2C для зв'язку з модулем контролера.
