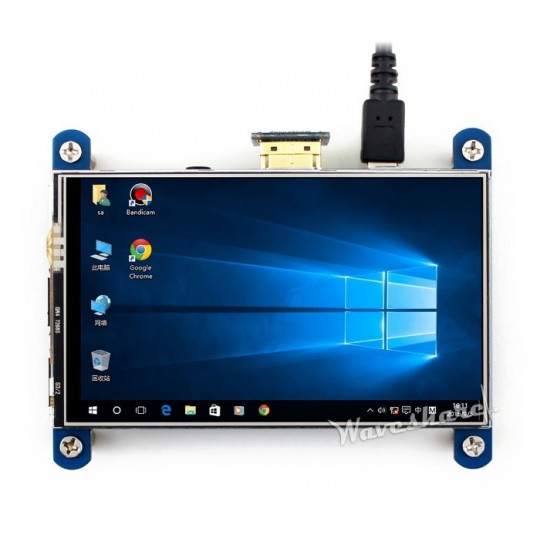

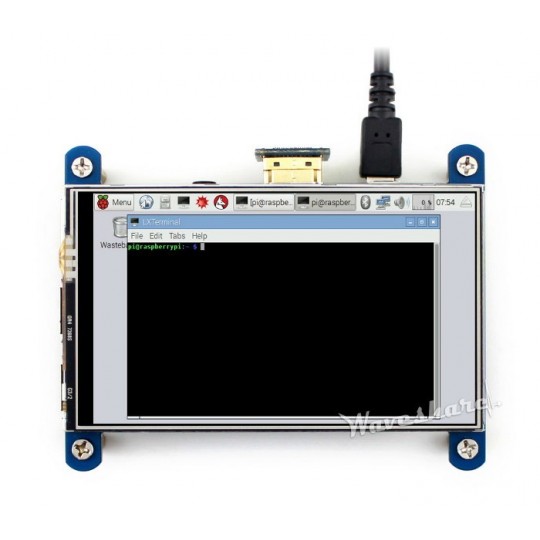

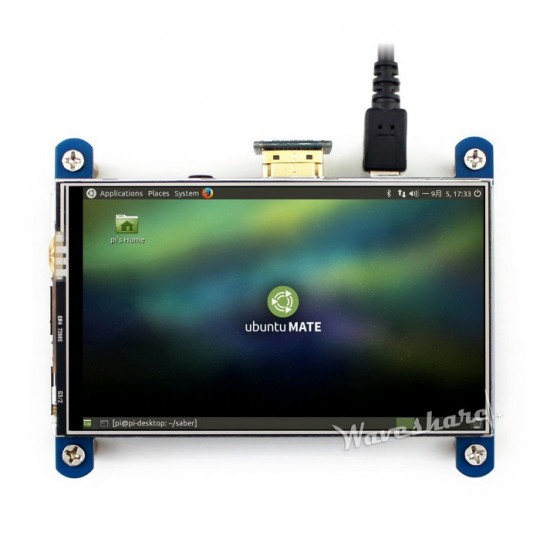

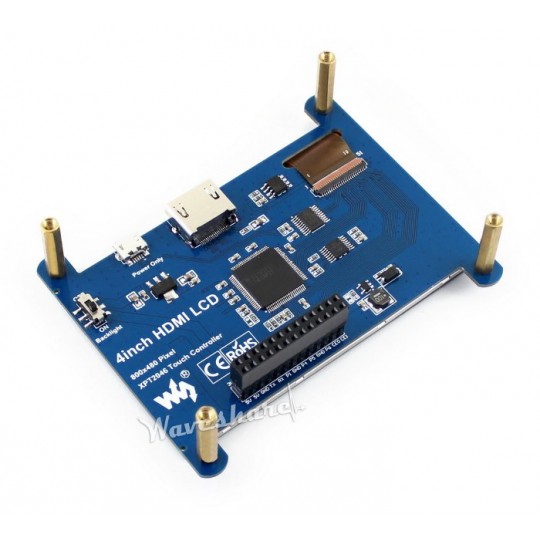

Резистивний РК-дисплеї IPS сенсорний екран 4 дюйми 800x480 пікселів HDMI + GPIO для Raspberry Pi - Waveshare 12030
3 379 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 2722830399
Опис продукту: РК-резистивний сенсорний IPS-екран 4 дюйми 800x480 пікселів HDMI + GPIO для Raspberry Pi - Waveshare 12030
4-дюймовий резистивний сенсорний екран для Raspberry Pi з роздільною здатністю 800 x 480 пікселів. Працює з будь-якою 40-контактною версією Raspberry Pi через контакти HDMI та GPIO - відповідні роз'єми входять до комплекту.
Пристрій взаємодіє через роз'єм HDMI (зображення) та контакти GPIO (сенсор).

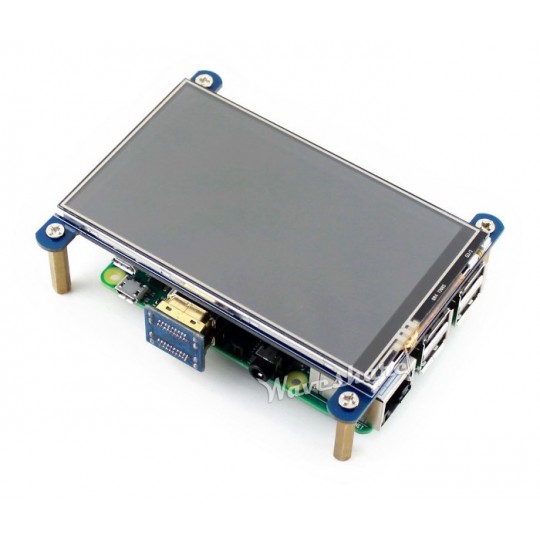

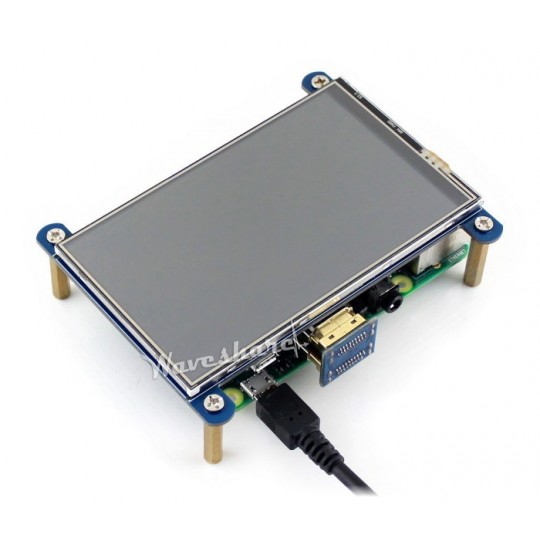

Приклад підключення екрана до Raspberry Pi.
Підключення до Raspberry Pi
Щоб активувати екран, потрібно розмістити пристрій на контактах GPIO Raspberry Pi та встановити роз'єм HDMI.
Програмне забезпечення
Виробник підготував операційну систему з встановленими драйверами. Систему потрібно розпакувати за допомогою відповідної програми, такої як WinZip, та завантажити на карту за допомогою цієї програми.
Знімок екрана програми, після вибору системи просто натисніть кнопку «Записати» та дочекайтеся завершення процесу встановлення.
Інтерфейс GPIO
| контакт GPIO | Символ | Опис |
|---|---|---|
| 1, 17 | 3,3 В | Блок живлення 3,3 В. |
| 2, 4 | 5 В | Блок живлення 5 В. |
| 3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24 | Північна Кароліна | Не підключено. |
| 6, 9, 14, 20, 25 | ЗЕМЛЯ | Маса. |
| 19 років | TP_SPI | Вхідні дані інтерфейсу SPI для сенсорної панелі. |
| 21 рік | TP_SO | Виведення даних інтерфейсу SPI для сенсорної панелі. |
| 22 | TP_IRQ | Переривання сенсорної панелі, виявлення дотику встановлює низький стан. |
| 23 | TP_SCK | Тактовий сигнал SPI для сенсорної панелі. |
| 26 | TP_CS | Вибір чіпа для сенсорної панелі. |

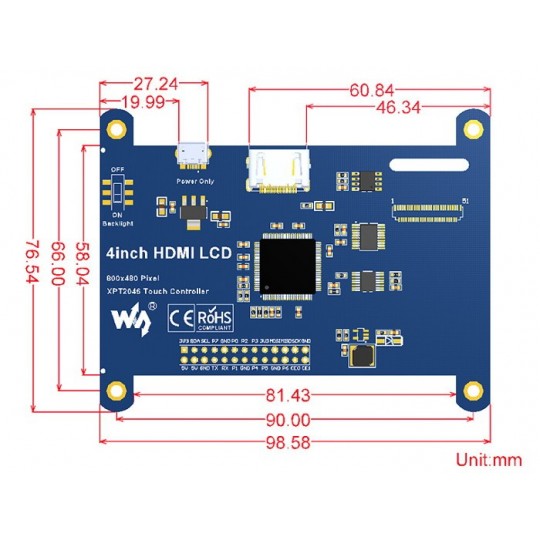

Зовнішні розміри екрана.
Технічні характеристики сенсорного екрана
- Тип: сенсорний екран, резистивний
- Діагональ: 4 дюйми
- Роздільна здатність: 800 x 480 пікселів
- Сумісний з: Raspberry Pi 4B, 3B+, 3B, 2B, B+, Zero та Zero W
- Екран використовує 26 контактів GPIO
- 4 монтажні отвори (гвинти в комплекті)
- Розміри екрана: 99 x 77 мм
Комплект включає
- 4" сенсорний екран, резистивний
- роз'єм HDMI
- Сенсорний стилус
- Монтажні гвинти
Надійний вбудований дисплей для мінікомп'ютерів Raspberry Pi
Резистивний РК-дисплеї IPS сенсорний екран 4 дюйми 800x480 пікселів HDMI + GPIO для Raspberry Pi - Waveshare 12030Це пропозиція для розробників пристроїв на базі популярних мінікомп'ютерів з логотипом Raspberry.
Відкрита конструкція рамки та чотири легкодоступні монтажні отвори з відстанню 90,0 x 66,0 мм забезпечують зручне встановлення екрана в корпусі цільового пристрою.Монітор Raspberry PiВін ідеально підходить для використання на пристроях, які потребують високоякісної графіки, зберігаючи при цьому невеликий користувацький інтерфейс.
Підключення до мінікомп'ютера
Резистивний РК-сенсорний IPS-екран 4 дюйми 800x480 пікселів для Raspberry Pi(Waveshare 12030)Він зв'язується з дисплеєм мінікомп'ютера через порт HDMI. Щоб уникнути використання довгих і складних у прокладанні кабелів, виробник оснастив адаптер спеціальним роз'ємом.
Сама сенсорна панель працює через п'ять ліній GPIO, до яких накладка підключається через 40-контактний роз'єм Goldpin. Дисплей також живиться безпосередньо від плати мінікомп'ютера – для забезпечення належних умов роботи слід забезпечити достатньо потужне джерело живлення.
| Користувальницькі характеристики | |
|---|---|
| Розділений екран | 800x400px |
| Сенсорний екран | Да |
| Тест | 3 |
| Екран — діагональ | 4.00 '' |
| Екран — інтерфейс | HDMI+GPIO |
| Екранний тип | РК-матриця IPS |
| Вага паковання | 0,125 кг |
| Висота паковання | 4 см |
| глибина паковання | 13 см |
| Ширина паковання | 9,5 см |
