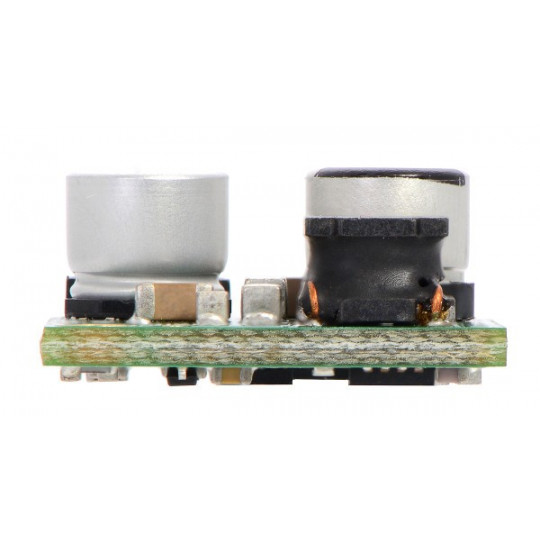

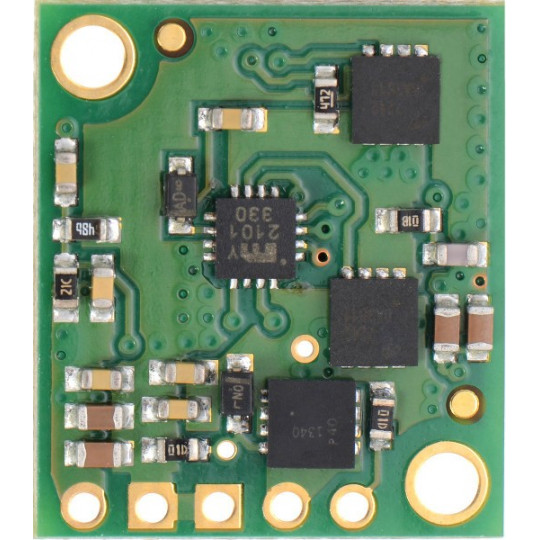

D24V50F5 - понижувальний перетворювач - 5V 5A - Pololu 2851

Опис продукту: Pololu D24V50F5 - понижувальний перетворювач - 5 В 5 А

Понижувальний (бук-перетворювач), що використовується для живлення систем, що працюють з напругою 5 В. Перевагою системи є широкий діапазон вхідної напруги від 6 В до 38 В.. МодульД24В50Ф5дозволяє споживати струм до 5 А. Наша пропозиція також включає схему зниження напруги D24V25F5 з максимальним вихідним струмом до 2,5 А.

похідні.

Виведення

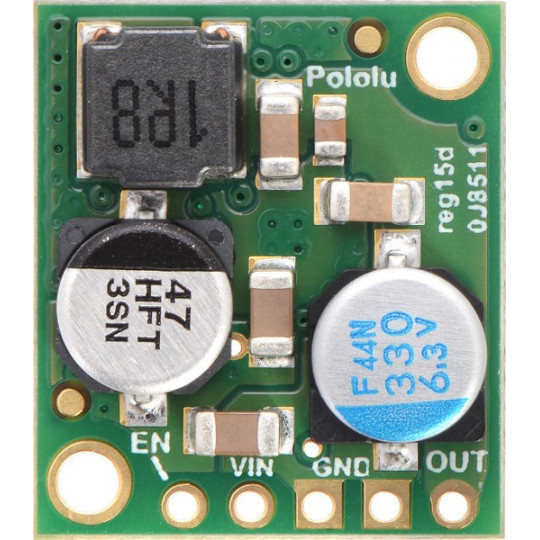

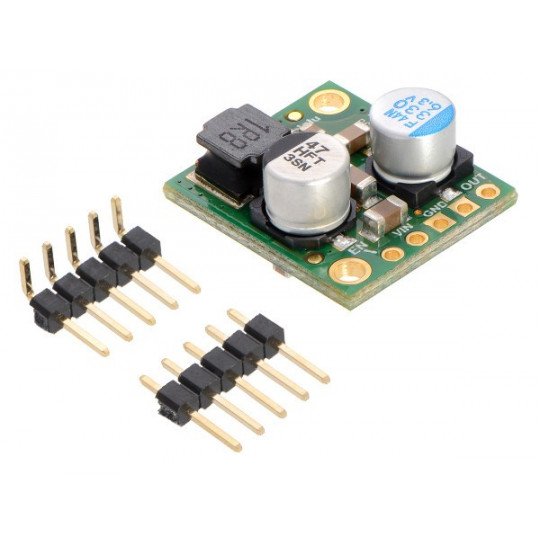

Роз'єми мають відповідне маркування на платі. Розведення контактів — 2,54 мм (популярні роз'єми Goldpin). Модуль можна підключити до макетної плати, підключити за допомогою проводів або припаяти до спеціальної друкованої плати.

Ефективність системи

Ефективність визначається як відношення вихідної потужності до вхідної потужності (вихід)/(вхід). Це дуже важливий параметр при роботі з портативними пристроямиджерелаенергії (батареї та акумулятори), де враховується час роботи на одному циклі зарядки. Ефективність цієї імпульсної системи становить приблизно 85% - 95%.

Напруга відсіювання.

Напруга відсіювання

Параметри, визначені в документації як напруга відсіюванняі це необхідні для належної роботи системи, мінімальна різниця між вхідною та вихідною напругою.Наприклад, якщо падіння напруги становить 1 В, а бажана вихідна напруга — 5 В, напруга живлення має бути вищою за 6 В. На рисунках нижче показано напругу падіння для перетворювачів D24VxFx.

Технічні характеристики понижувального перетворювача Полу D24V50F5

• Вхідна напруга: від 6* В до 38 В
• Вихідна напруга: 5 В
• Точність вихідної напруги: 4%
• Максимальний вхідний струм: 5 А
• ККД 85 - 95%
• Вбудований захист від надмірного струму, напруги та температури
• Два кріпильних отвори діаметром 2,2 мм
• Розміри: 20 x 18 x 9 мм
• Вага (без роз'ємів): 3,0 г

*мінімальне значення залежить від напруги відключення

Pololu D24V50F5 - понижувальний перетворювач - 5 В 5 А.
