SparkFun MOSFET-перемикач живлення та понижувальний регулятор - перемикач живлення та понижувальний перетворювач - низькочастотний

Опис продукту: SparkFun MOSFET-перемикач живлення та понижувальний регулятор - перемикач живлення та понижувальний перетворювач - низькочастотний - SparkFun COM-23979

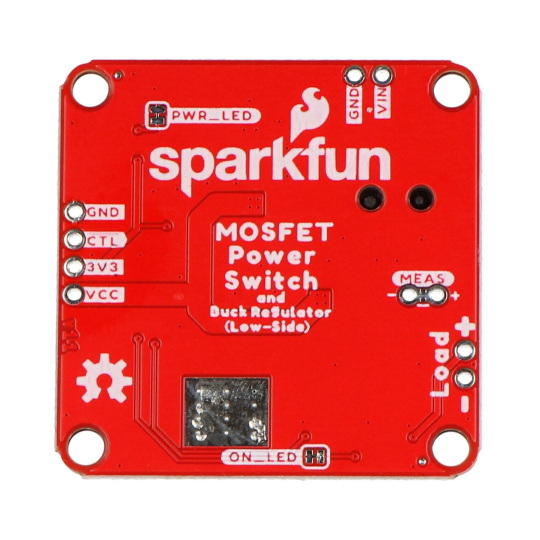

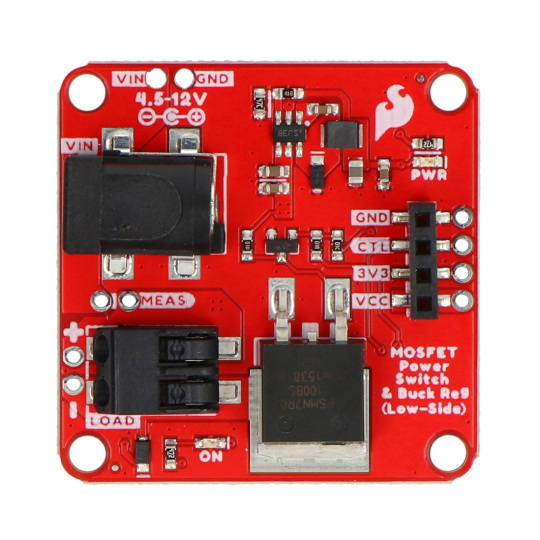

Перемикач живлення MOSFET та понижувальний регулятор SparkFunпоєднує дві функції - працює одночасно як регулятор напруги танизьковольтний вимикачВін був оснащений системоюLMR14203(регулятор зниження), налаштований на вихід 3,3 В, і N-канальний MOSFET (PSMN7R0-100BS), налаштований як перемикач Low-Side. Це дозволяє живити проект напругоюдо 12В/10А, одночасно подаючи 3,3 В на логічну частину плати керування. Виробник оснастив модуль низкою інтерфейсів і корисних роз'ємів, через які можна підключити блок живлення до обраного мікроконтролера (Arduino, micro:bit або Raspberry Pi).

SparkFun MOSFET Power Switch and Buck Regulator - Power Switch and Down Converter - Low-Side - SparkFun COM-23979.

Вбудований зворотноходовий діод захищає від перенапруг, створених індуктивними навантаженнями.

Основні характеристики модуля

• Понижуючий регулятор LMR14203: налаштовується на вихід 3,3 В, дозволяє живити низьковольтні модулі.
• N-канальний MOSFETПеремикач низького струму дозволяє керувати навантаженням до 10 А.
• Широкий діапазон напруги живленняможе живитися від 4,5 В до 12 В, що забезпечує універсальність використання в різних сферах застосування.
• Проста інтеграціяЗавдяки контактам PTH, модуль можна легко інтегрувати в існуючі системи.
• Захист від перенапругивбудований зворотно-поворотний діод захищає від перенапруг, що виникають внаслідок індуктивних навантажень.

Технічні характеристики модуля

• Діапазон вхідної напруги: від 4,5 В до 12 В
• Понижувальний стабілізатор напруги: LMR14203, налаштований на вихід 3,3 В/300 мА
• N-канальний MOSFET: PSMN7R0-1000BS, налаштований як низьковольтний ключ
• Виходи:

  • Вхід: 5,5/2,1 мм постійного струму
  • Вихід: роз'єми Poke-Home
  • Керуючі контакти: 1x4 роз'єми типу "мама" з кроком 2,54 мм
• Вбудований діод Flyback на навантаженні
• Розміри плати: 38,1 x 38,1 мм
• Вага пластини: 9,9 г

Плата містить N-канальний MOSFET-транзистор PSMN7R0-1000BS.
