Макетна плата на 1660 отворів з підключенням живлення

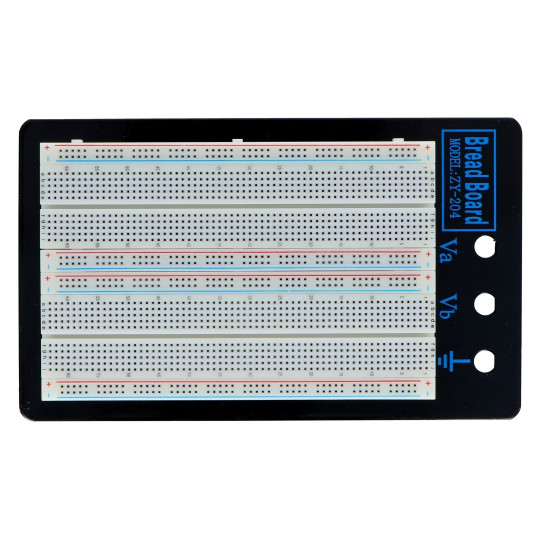

Опис продукту: макетна плата на 1660 отворів з проводами живлення

Ця макетна плата ідеально підходить для тестування схем перед проектуванням друкованої плати. Для створення з'єднань потрібні лише кабелі. У цьому прикладі також є роз'єми живлення.

Технічні характеристики макетної плати 1660

• Розміри: 109 x 165 мм
• Кількість отворів: 1660

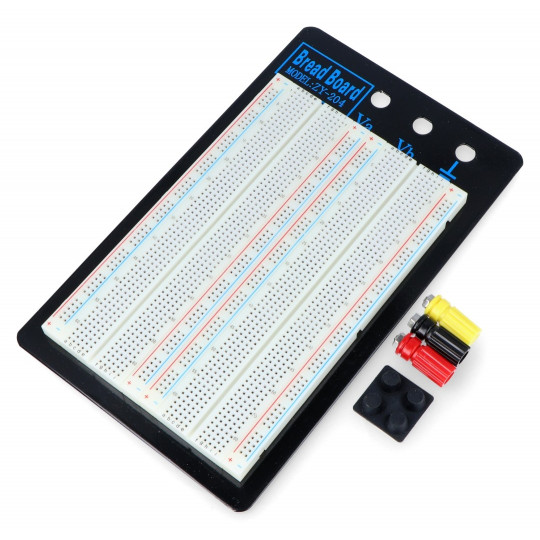

• Бананові роз'єми та самоклеючі ніжки в комплекті



Наша пропозиція також включає комплект з'єднувальних кабелів для цього типу плат.

Макетна плата з проводами живлення - ваш випробувальний майданчик для запуску прототипів електронних схем!

Процес створення електронних схем включає кілька етапів, а необхідний час залежить від складності проекту. Важливо встановити припущення, що описують цільове використання пристрою, а потім реалізувати ці функції, створивши принципову схему та комп'ютерне моделювання роботи схеми. Однак, щоб протестувати прототип у реальному житті, нам не потрібно одразу створювати для нього друковану плату або універсальну плату. Перш ніж переходити до цього кроку, варто протестувати схему, встановивши її на макетну плату. Це заощаджує час і гроші на пайку. Це дозволяє дуже швидко замінювати компоненти та проводити порівняльні вимірювання.

З'єднання макетної плати

Пропонована макетна плата складається з двох менших макетних плат, кожна з яких має 830 контактних отворів. Основна плата також має контакти для підключення зовнішнього джерела живлення. Можна підключити заземлення та два виводи напруги живлення. Це дозволяє використовувати макетну плату для тестування систем, які потребують джерела живлення, симетричного землі. Лінії живлення та заземлення макетної плати з'єднані по всій довжині плати. Контактні лінії з'єднані перехресно, загалом п'ять полюсів. Таке рішення дозволяє швидко та легко паралельно з'єднувати компоненти між собою.
