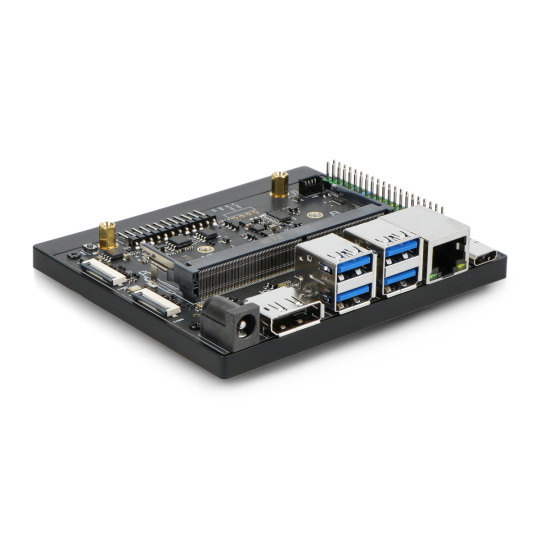

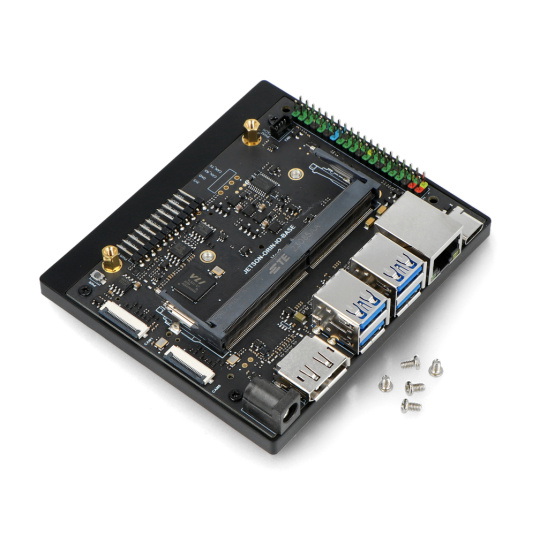

Плата розробки Jetson-Orin-IO-Base - сумісна з Jetson Orin Nano/NX - Waveshare 24726

Опис продукту: Плата розробки Jetson-Orin-IO-Base - сумісна з Jetson Orin Nano / NX - Waveshare 24726

База Jetson-Orin-IOвід Waveshare — це плата розробки, призначена для проектування штучного інтелекту на основі модулівДжетсон Орин Нано та NXПристрій міститьдва 4-провідні порти для камер CSI, ідеально підходить для проектів розпізнавання зображень,чотири порти USB Type-A, один порт USB Type-CіВихід 4K через DisplayPortКрім того, плитка пропонує40-контактний роз'єм GPIO, що використовуються як входи та виходи для підключення периферійних пристроїв. Вони підтримують інтерфейси I2C, SPI та UART. Для розширення пам'яті та бездротового з'єднання,два порти M.2 Key M та один порт M.2 Key E.Плата розробки також забезпечує підтримку широкого діапазону напруг живлення та маєПорт Ethernet RJ45.Усі вищезазначені характеристики та функції роблять цю дошку універсальним інструментом для творців, які працюють над інноваційними проектами в галузі штучного інтелекту.

Плата призначена для використання в галузі штучного інтелекту.

Основні характеристики розробницької плати

• Дозволяє розробляти додатки на базі штучного інтелекту завдяки сумісності з модулями Jetson Orin Nano та NX
• Має 2 порти для камер CSI для розпізнавання зображень
• Пропонує 5 портів USB, включаючи 4 порти USB Type-A та 1 порт USB Type-C
• Забезпечує вихід високої чіткості 4K через DisplayPort
• Він оснащений 40-контактним роз'ємом GPIO.
• Він пропонує гнучкі можливості розширення, включаючи один порт M.2 Key E та два порти M.2 Key M SSD, призначені для бездротових модулів.
• Підтримує широкий діапазон напруги живлення від 9 В до 19 В
• Він має порт Ethernet RJ45

Рада з розвитку штучного інтелекту

Рада розвиткусумісний з модулями NVIDIA Jetson Orin Nano та Jetson Orin NX, що означає, що він може використовувати їхні передові обчислювальні можливості для обробки даних та алгоритмів штучного інтелекту. Це дозволяє користувачам використовувати потужні апаратні ресурси цих модулів для створення складних програм штучного інтелекту.

Пристрій сумісний з модулями Jetson Orin Nano та Jetson Orin NX.

Продукт має два порти для камер CSI для розпізнавання зображень.

Вбудовані порти для камер CSI

Дошка оснащенадва порти для камер CSI, що дозволяють підключати високоякісні камери до систем розпізнавання зображеньЦе ключова функція для застосувань, що потребують візуального аналізу, таких як ідентифікація обличчя, аналіз зображень у режимі реального часу, розпізнавання дорожніх знаків та зчитування номерних знаків.

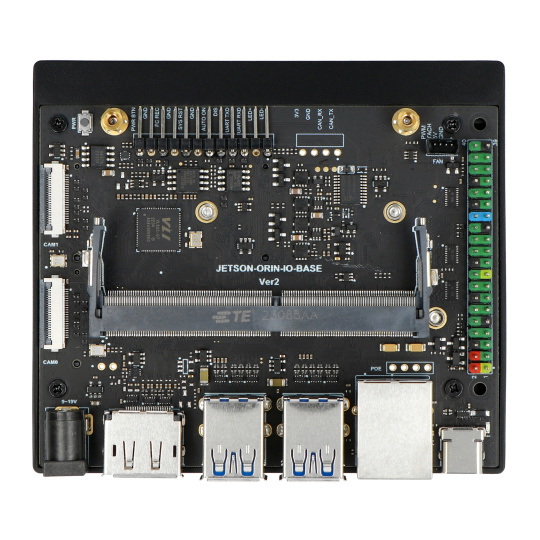

Розташування компонентів на платі

1. 260-контактний роз'єм DO-DIMM для підключення модуля Jetson Orin Nano / NX
2. 12-контактний роз'єм з адаптивними функціями живлення, кнопкою скидання, скиданням до заводських налаштувань, налагодженням послідовного порту, автоматичним увімкненням та індикатором живлення.
3. Кнопка живлення
4. 2 22-контактні роз'єми для камери CSI
5. Роз'єм живлення 9 В - 19 В, 5,5 x 2,4 мм постійного струму
6. Роз'єм DisplayPort для підключення 4K-дисплея
7. 4 порти USB 3.2 Gen2 Type-A зі швидкістю передачі даних до 10 Гбіт/с
8. Гігабітний порт Ethernet RJ45
9. 1 порт USB Type-C
10. 40-контактний роз'єм GPIO
11. 4-контактний роз'єм вентилятора з ШІМ
12. Роз'єм M.2 Key E для підключення бездротової мережевої карти

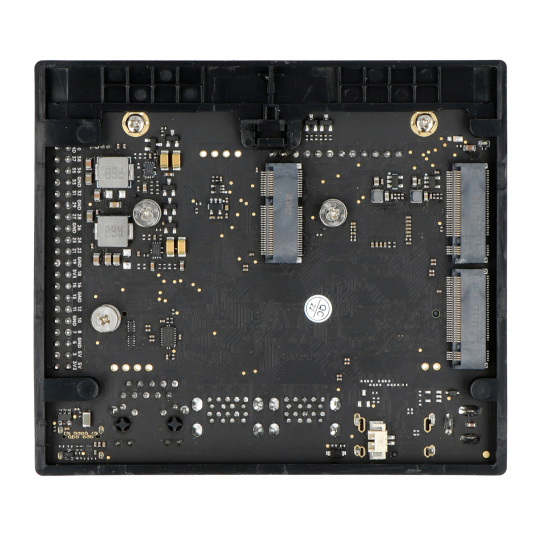

13. 2 роз'єми M.2 Key M для підключення NVME SSD
14. Роз'єм резервного акумулятора RTC

Опис вбудованих компонентів плати.

Технічна специфікація бази вводу-виводу Jetson-Orin

• Тип: Плата розширення
• Розроблено для: Nvidia Jetson Orin Nano та NX
• Роз'єм: 260-контактний
• Інтерфейси:
  • 2 порти для камер CSI
  • Гігабітний Ethernet
  • 4 порти USB типу A
  • 1x USB Type-C
  • 2x M.2 Key M
  • 1 роз'єм M.2 Key E
  • DisplayPort
• Напруга живлення: від 9 В до 19 В
• Роз'єм живлення: 5,5 x 2,4 мм постійного струму
• Розміри: 103 x 90,5 мм
