Цифровий датчик відстані 50см - Pololu 4067

Опис продукту: Цифровий датчик відстані 50 см - Pololu 4067

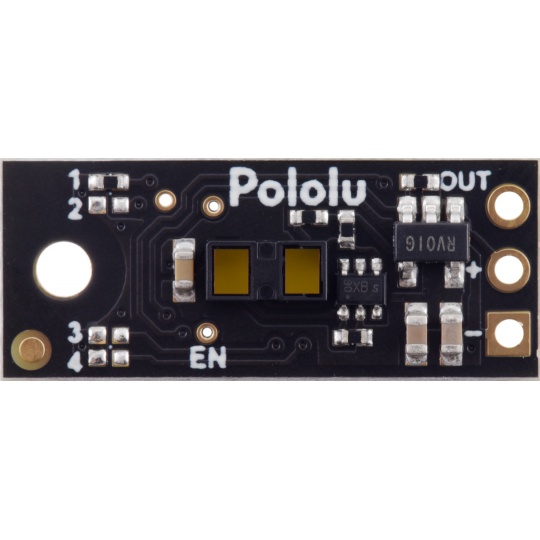

Плата з датчиком відстані на основі технологіїЛідарДатчик працює в діапазонідо 50 см, живиться від напругивід 3 В до 5,5 ВВін оснащений одним цифровим виходом, який змінює свій стан на низький при виявленні об'єкта.Модуль датчика не вимірює відстань, повідомляє лише про виявлення перешкоди на відстані до 50 см з точністюдо 1 ммТехнологія лідарів ближнього радіусу дії використовується дляточне вимірюваннячас, необхідний для того, щоб випромінювані імпульси безпечного для очей інфрачервоного світла досягли найближчого об'єкта та відбилися назад.

Приклад застосування

• Альтернативний датчик стоп-сигналу та фотогейт
• Безконтактний датчик зіткнення або перешкоди робота
• Безконтактний елемент інтерфейсу для активації пристрою або процесу.
• Лічильник або таймер для предметів, що проходять повз

Використання датчика відстані

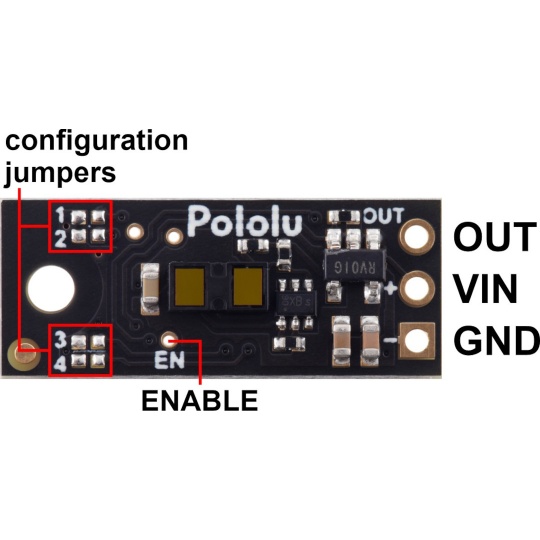

Модуль має 3 контакти:VIN, GND та OUT,у вигляді отворів з кроком 2,54 мм, з можливістю паяння роз'ємів Goldpin (не входять до комплекту). Вивід VIN використовується для живлення модулявід 3 В до 5,5 ВGND – це заземлювальний контакт системи (0 В). Контакт OUT переходить у низький рівень (0 В), коли виявляється об'єкт, і у високий (до рівня VIN), коли об'єкт не виявляється. Коли виявляється об'єкт, індикатор також загоряється.червоний світлодіодПлата також має контакт ENABLE, на який можна підключити низький рівень сигналу, щоб перевести плату в режим низького енергоспоживання, який споживає приблизно 0,4 мА струму. За замовчуванням контакт ENABLE підключено до VIN.

Встановлення перемичок на модулі датчика

Плата містить чотири перемички для поверхневого монтажу (4321), які визначають її режими роботи. Різні версії датчиків Pololu мають відповідні перемички, встановлені як резистори 0 Ом. Резистори можна випаяти або додати перемички для перетворення однієї версії датчика на іншу. Цей датчик можна перетворити на будь-яку іншу версію irs17a згідно з таблицею нижче.

Порівняння з сенсором Sharp

Сенсорні модулі Pololu маютьоднакової форми та відведеньяк модулі Sharp. Вони доступні з такими ж або більшими дальностями виявлення, що означає, що їх можна використовувативзаємозамінноДатчики в новіших пристроях Pololu єнабагато тоншийніж у модулях Sharp, тому нульова точка розташована приблизно на 7 мм ближче до плати, а кут променя в новіших пристроях ширший.

Технічні характеристики датчика відстані Pololu

• Напруга живлення: від 3 В до 5,5 В
• Споживання струму: 30 мА (типово) у ввімкненому стані, 0,4 мА у вимкненому стані
• Максимальна дальність: 50 см
• Мінімальний діапазон: до 1 мм
• Мінімальна частота оновлення: 100 Гц (період 10 мс)
• Поле зору (FOV): зазвичай 15°, може змінюватися залежно від коефіцієнта відбиття об'єкта та умов навколишнього середовища
• Тип виходу: цифровий сигнал (низький рівень при виявленні об'єкта, високий в іншому випадку)
• Розміри: 21,6 x 8,9 x 3,5 мм
• Вага: 0,4 г
