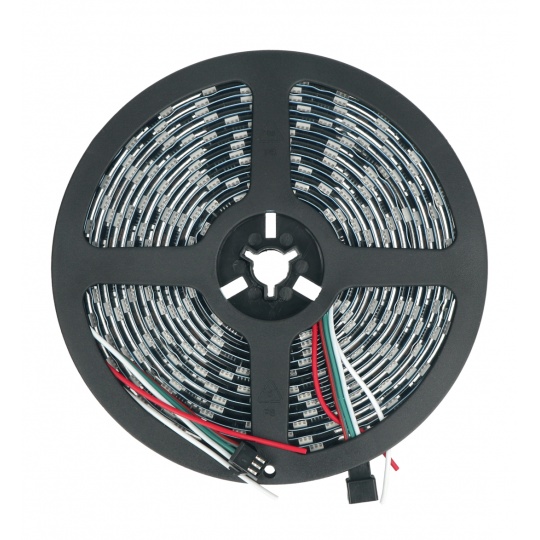

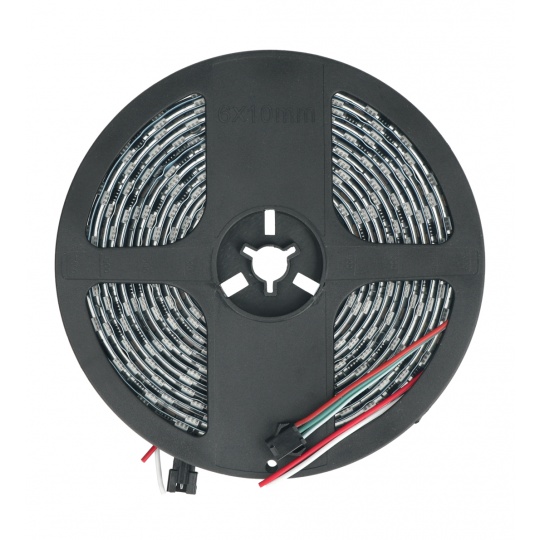

Світлодіодна стрічка RGB WS2811 - цифрова, адресна - IP65 60 світлодіодів/м, 14,4 Вт/м, 12 В - 5 м - чорна

Опис продукту: Світлодіодна стрічка WS2811 RGB - цифрова, адресна - IP65 60 світлодіодів/м, 14,4 Вт/м, 12 В - 5 м - чорна

Індивідуально адресовані RGB-світлодіоди, розташовані у 5-метровій смузі з щільністю 60 світлодіодів на метр. Кожен піксель, що складається з трьох RGB-світлодіодів, може випромінювати колір з 24-бітної палітри. Для роботи модуля достатньо одного виводу мікроконтролера (наприклад, Arduino). Світлодіоди щільно розташовані приблизно на відстані 17 мм один від одного, що забезпечує високу яскравість. Система живиться від напруги 12 В та споживає приблизно 1,2 А на метр (14,4 Вт). Ланцюг можна розрізати після кожного третього діода. Використаний протокол зв'язку дозволяє послідовне з'єднання світлодіодів. Наступний ланцюг слід підключити до вихідного роз'єму, з'єднавши 12 В, GND та DOUT з DIN відповідно. Виробник зазначає, що при використанні понад 500 світлодіодів оперативної пам'яті в Arduino Uno може бути недостатньо. Слід також зазначити, що кожна наступна матриця вимагатиме збільшення ємності блоку живлення.

Світлодіодна стрічка WS2811 RGB - цифрова, адресна - IP65 60 світлодіодів/м, 14,4 Вт/м, 12 В - 5 м - чорна.

Підключення

Пристрій має 3-контактний роз'єм, що складається з наступних контактів:

• GND (білий дріт)- вага модуля
• 12 В (червоний провід)- напруга живлення, для однієї матриці на кожен метр ланцюга необхідно підключити джерело струмом не менше 1,0 А
• DIN (зелений дріт)- цифровий керуючий сигнал від мікроконтролера

Встановлення бібліотеки Adafruit для Arduino:

1. Завантажте бібліотеку з, натиснувши кнопку
2. Розпакуйте завантажений ZIP-файл, в результаті має вийти папка, що містить файли: Adafruit_NeoPixel.cpp, Adafruit_NeoPixel.h та інші підпапки.
3. Перейменуйте кореневу папку на: Adafruit_NeoPixel
4. Перемістіть всю папку до каталогу, що містить бібліотеки Arduino. За замовчуванням вона має знаходитися за адресою: /Documents/Arduino/Libraries
5. Перезапустіть середовище Arduino, бібліотека з'явиться в меню: Файл -> Приклади

Перший запуск - простий приклад

• Запустіть тестову програму, вибравши в середовищі Arduino:
  • Файл -> Приклади -> Adafruit_Neopixel -> простий
• Виберіть контакт, з якого будуть керуватися світлодіоди. За замовчуванням використовується контакт 6:
  • Рядок 11#define PIN 6
• Виберіть кількість пікселів, якими потрібно керувати. Значення за замовчуванням — 16:

• • Рядок 14#define NUMPIXELS 16
• Завантажте програму на Arduino. Пікселі повинні вмикатися один за одним, до кількості, зазначеної в рядку 14.
• Якщо ви хочете змінити колір освітлення, введіть інші значення у функцію:
  • Рядок 40pixels.setPixelColor(i, pixels.Color(0,150,0))
    Компоненти RGB наведено в дужках, максимальне значення кожної з них дорівнює 255.
• Змінити швидкість спалаху окремих пікселів можна шляхом редагування значень:
  • Рядок 21 int значення_затримки = 500;

Світлодіодна стрічка WS2811 в поєднанні з Arduino Uno.

Технічні характеристики світлодіодної стрічки

• Напруга живлення: 12 В
• Потужність: 14,4 Вт/м
• Струм споживання: 1,2 А на 1 метр ланцюга на один діод, білий
• Використані діоди: LED RGB SMD5050 WS2811
• Розмір адресованого пікселя: 3 діода
• Колір стрічки: чорний
• Стійкість до зовнішніх умов: IP65 (силіконове покриття)
• Довжина ланцюга: 5 м
• Ширина ланцюжка: 10 мм
