Модуль сенсорного екрана CAP1188 I2C/SPI - 8 кнопок - Adafruit 1602
1 138 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 3595704965

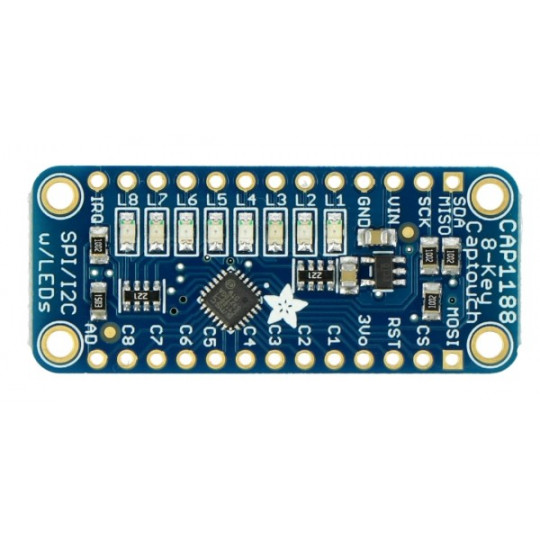

Опис продукту: Модуль сенсорного екрана Adafruit CAP1188 I2C/SPI - 8 кнопок
Модуль з мікросхемою CAP1188, що реалізує8 ємнісних кнопоксенсорний екран. Для растрових отворів2,54 ммВи можете з’єднати будь-які електропровідні елементи за допомогою дротів, щоб створити клавіатуру. Пристрій працює, серед іншого, з металевими інструментами, фруктами, овочами та водою. Плата оснащена світлодіодами, які сигналізують про правильність натискання певної кнопки.

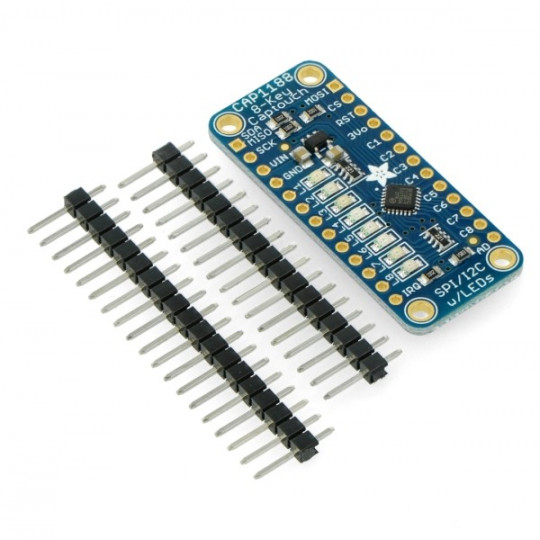

Контакти мають отвори для паяння популярних роз'ємів Goldpin - крок 2,54 мм - смужка входить до комплекту для самостійного паяння.CAP1188 може взаємодіяти через шину SPI або I2C.
Продукт, сумісний з Arduino Виробник підготував його для користувачів Arduino. |
Технічні характеристики
- Напруга живлення: від 3 до 5 В
- Зв'язок: шина I2C або SPI
- Конфігурація за допомогою виводу AD (опис у таблиці вище)
- Лінії працюють з напругою 5 В.
- Отвори, пристосовані для кріплення пластини з позолоченими штифтами з кроком 2,54 мм (входить до комплекту для самостійного паяння)
- Розміри: 42 x 18 мм
- Вага: 2,5 г
Опис розпіновки
| Закріпити | Опис |
|---|---|
| VIN-код | Напруга живлення від 3 В до 5 В |
| ЗЕМЛЯ | Маса системи. |
| СКК | Лінія тактової частоти шини I2C. |
Адвентистська церковна ієрархія МІСО | Лінія передачі даних шини I2C. Лінія передачі даних шини SPI. |
МОСІ | Лінія передачі даних шини SPI. |
КС | Вибір мікросхеми – вибір пристрою шини SPI. |
IRQ | Зовнішнє переривання - переходить у низький рівень при виявленні дотику. |
РСТ | Скидання системи – необов’язковий контакт, можна залишити непідключеним. |
| AD | Конфігурація
|
| C1...C8 | Сенсорні кнопки входу. |
| L1 ... L8 | Виходи сенсорних кнопок, підключені до світлодіодів. |
Детальний опис розпіновки можна знайти в .
| Користувальницькі характеристики | |
|---|---|
| Вага паковання | 0,006 кг |
| Висота паковання | 7,8 см |
| глибина паковання | 0,5 см |
| Ширина паковання | 7,5 см |
| Основні атрибути | |
| Тип | Модуль |
