Опис продукту: RP2040-One - 4 МБ флеш-пам'яті - плата з мікроконтролером RP2040 - Waveshare 22809

Модуль Waveshare з мікроконтролеромМалина RP2040, який також використовується в популярному Raspberry Pi Pico. RP2040-One має двоядерний процесорARM Cortex-M0+з тактовою частотою до 133 МГц, плата також оснащена264 КБвбудована SRAM та 4 МБ флеш-пам'яті. RP2040-One призначений для паяння безпосередньо на несучі плати. Він також має інтерфейс USB Type-A, який дозволяє підключити модуль до роз'єму комп'ютера для реалізації програми.

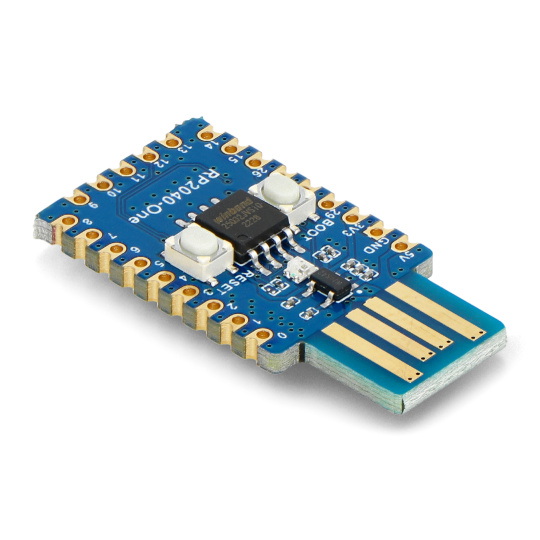

RP2040-One - 4 МБ флеш-пам'яті - плата з мікроконтролером RP2040 - Waveshare 22809.

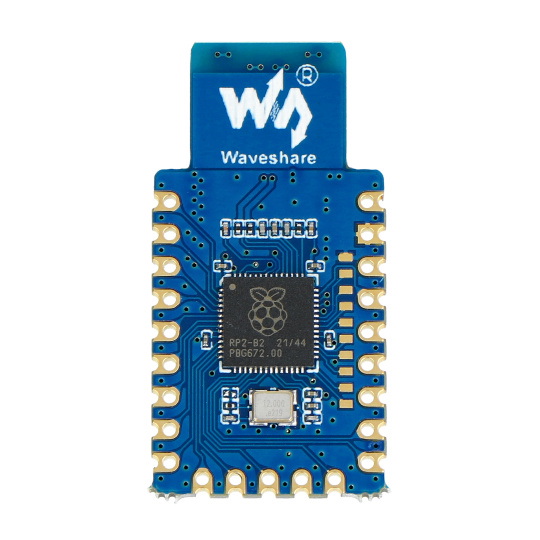

RP2040-One з мікроконтролером від Raspberry Pi Foundation.

Особливості RP2040-One

• Вбудований мікроконтролер RP2040, розроблений Raspberry Pi у Великій Британії
• Двоядерний процесор ARM Cortex M0+ з тактовою частотою до 133 МГц
• 264 кБ SRAM та 4 МБ вбудованої флеш-пам'яті
• Призначений для паяння безпосередньо до несучих плат
• Інтерфейс USB 1.1 з підтримкою пристроїв та хостів
• Програмування перетягуванням за допомогою USB-накопичувача
• 29 багатофункціональних контактів GPIO
• 2x SPI, 2x I2C, 2x UART, 4x 12-бітний АЦП, 16x ШІМ
• Програмовано за допомогою C/C++ та MicroPython

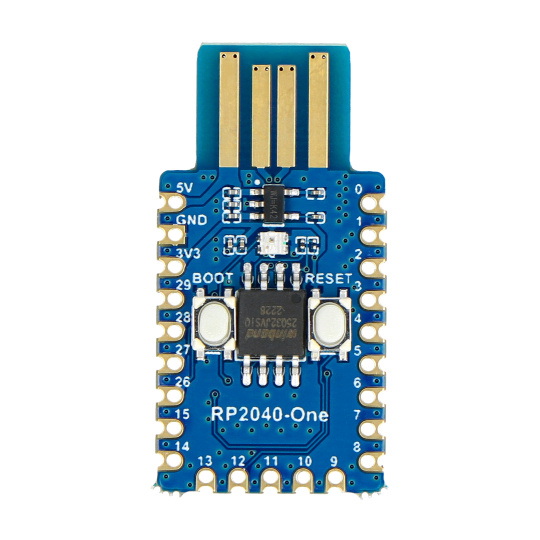

Розташування елементів

1. Порт USB A
2. RT9013-33GB - надшвидкий LDO 500 мА
3. RGB-діод WS2812
4. Кнопка BOOT (натисніть її під час скидання, щоб увійти в режим завантаження)
5. W25Q32JVSSIQ - 4 МБ NOR-флеш-пам'яті
6. Кнопка скидання
7. Двоядерний процесор RP2040, тактова частота до 133 МГц
8. Розпіновка RP2040

Розташування елементів.

Модуль оснащений 26 контактами GPIO.

Технічні характеристики RP2040-One

• Чіп: Raspberry Pi RP2040
• Ядро: ARM Cortex-M0+ двоядерний 133 МГц
• SRAM-пам'ять: 264 кБ
• Вбудована флеш-пам'ять: 4 МБ
• Піни: 29 багатофункціональних GPIO-пінок
• Інтерфейси: 2x SPI, 2x I2C, 2x UART, 4x 12-бітний АЦП, 16x ШІМ
• Середовище розробки: Raspberry Pi C/C++ SDK або MicroPython
• Інтерфейс: USB типу A
• Розміри пластини: 51 x 21 мм
• Розміри модуля (без USB-роз'єму): 25,5 x 18 мм
• Загальні розміри модуля: 35,5 x 18 мм
