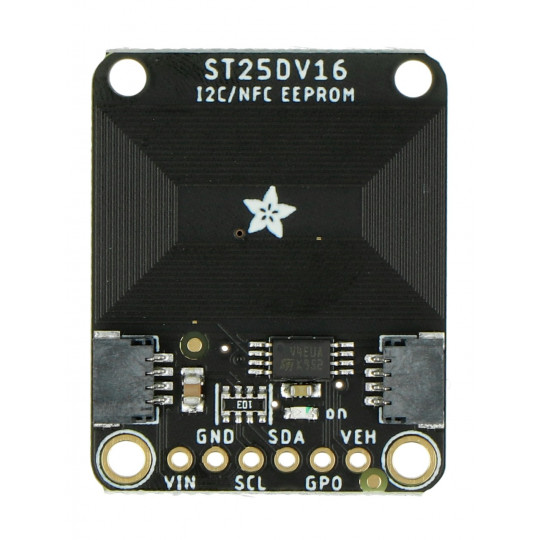

ST25DV16K - RFID-мітка з 16 кбіт/с пам'яттю I2C EEPROM STEMMA QT/Qwiic - Adafruit 4701

Опис продукту: ST25DV16K - RFID-мітка з 16 кбіт/с пам'яттю I2C EEPROM STEMMA QT/Qwiic - Adafruit4701

ТегRFID-технологіяз пам'яттюEEPROM 16 кБвід Adafruit з роз'ємомSTEMMA QT / QwiicПрацює з мобільними телефонами, а завдяки інтерфейсуI2Cможна перепрограмувати відповідно до ваших потреб. Чіп відповідає стандартамISO/IEC 15693(13,56 МГц) і зчитується телефонами та планшетами. Після підключення до контролера починається динамічний запис даних.

Не подобаєтьсястандартні RFID-мітки, представлений продукт підтримує ISO15693 та зчитує ST25DV. Це дає змогу зчитувати інформацію за допомогою телефонів.ЯблукоiАндроїдЗгідно з технічною документацією, модуль може бути використаний якСистема зв'язку "I2C - RFID".. Завдяки йому ви можете бездротовим способом відправляти та отримувати дані зі свого мобільного телефону. Для цього необхідно написати власну програму (з використанням технічної документації продукту).

RFID-мітка з пам'яттю EEPROM.

Технічні характеристики

• Інтерфейс I2C
• Послідовний інтерфейс I2C із тактовою частотою 1 МГц
• Використання кількох адрес I2C 0x2D, ​​​​0x53 (пам'ять користувача) і 0x57 (системна пам'ять)
• Напруга живлення: від 1,8 В до 5,5 В
• Багатобайтове програмування (до 256 байт)
• Безконтактний інтерфейс
• На основі ISO/IEC 15693
• Тег NFC Forum типу 5 із сертифікацією NFC Forum
• Підтримка всіх модуляцій ISO/IEC 15693
• Швидкий доступ до читання до 53 Кбіт/с
• Читання одного та кількох блоків (також для розширених команд)
• Написання одного та кількох блоків (до 4) (те саме для розширених команд)
• Внутрішня ємність налаштування: 28,5 пФ
• Пам'ять
• 16 кБ EEPROM пам'яті
• Інтерфейс I2C з байтовим доступом
• РЧ-інтерфейс з доступом до 4-байтових блоків
• Час запису
• З I2C: типово 5 мс/байт
• Від радіочастотного сигналу: типово 5 мс/блок
• Режим швидкої передачі
• Швидка передача даних між інтерфейсами I2C та RF
• 256-байтовий виділений напівдуплексний буфер
• Живлення: аналоговий вихід для живлення зовнішніх компонентів
• Захист даних
• Пам'ять користувача: від 1 до 4 налаштовуваних областей, захищених під час читання та/або запису трьома 64-бітними паролями в RF та одним 64-бітним паролем в I2C
• Конфігурація системи: захист від запису 64-бітним паролем у RF та 64-бітним паролем у I2C
• Розміри:31,7 x 25,3 x 4,6 мм

Підключення модуля за допомогою роз'ємів STEMMA QT / QWIIC

Модуль має вбудований роз'ємSTEMMA QT / QWIIC, який можна використовувати для підключення системи до плати. Чорний колір позначає системну землю (GND), червоний — джерело живлення VIN (5V), а синій та жовтий — з'єднання I2C відповідно: SDA — лінія даних, SCL — лінія тактової частоти.
