RP2350-CAN - Плата розробки з мікроконтролером RP2350A - XL2515 - Waveshare 30945

Опис продукту: RP2350-CAN - плата розробки з мікроконтролером RP2350A - XL2515 - Waveshare 30945

Плата RP2350-CAN пропонує унікальні можливості завдяки своїй двоядерній архітектурі.ARM Cortex-M33 та Hazard 3 RISC-Vякий може працювати на частотах до 150 МГц. Він має520 кБ SRAMі4 МБвбудована флеш-пам'ять, яка дозволяє зберігати великі програми та дані. Вбудований контролерCAN XL2515разом зПриймач-передавач SIT65HVD230підтримує специфікаціюCAN V2.0Bзі швидкістю до1 Мбіт/с, що дозволяє передавати стандартні, розширені та віддалені кадри. Завдяки портуUSB типу C, програмування перетягуванням елементів та сумісність з Raspberry Pi Pico, плата забезпечує ідеальну платформу для швидкого прототипування та просунутих проектів CAN-комунікації.

Спеціальні функції

• Високопродуктивний мікроконтролер:комбінація двох ядер ARM Cortex-M33 та двох ядер Hazard 3 RISC-V, що працюють на частоті до 150 МГц
• Розширений зв'язок CAN:вбудований контролер XL2515 з підтримкою стандарту CAN V2.0B зі швидкістю передачі до 1 Мбіт/с
• Розширена пам'ять:520 кБ SRAM та 4 МБ флеш-пам'яті для зберігання програм і даних
• Порт USB Type-C:використовується для живлення та програмування, сумісний з пристроями USB 1.1 у режимі хоста та підлеглого
• Широкий набір інтерфейсів:2x SPI, 2x I2C, 2x UART, 4x 12-бітний АЦП та 16 каналів ШІМ для складних проектів
• Гнучке програмування:підтримка мов C/C++ і MicroPython, можливість легкого завантаження коду за допомогою методу drag-and-drop через USB
• Багатофункціональний GPIO:26 настроюваних контактів для керування периферійними пристроями та розширеннями

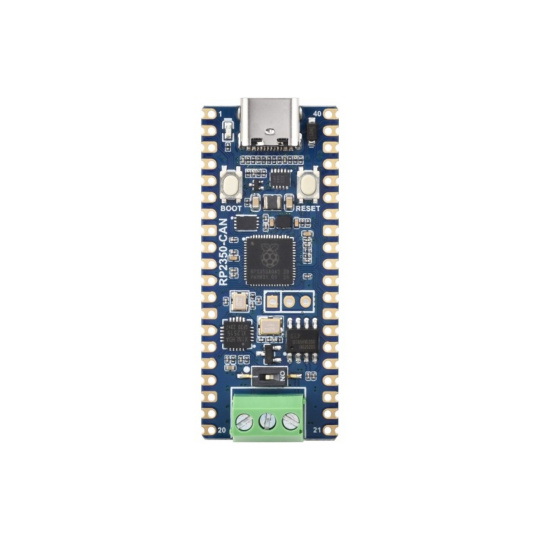

Розташування компонентів на платі

1. Мікроконтролер RP2350A
2. P25Q32SH-UXH-IR
3. кнопка BOOT
4. Кнопка СКИДАННЯ
5. Перетворювач MP28164
6. Світлодіод користувача
7. Порт USB Type-C
8. Розпиновки для налагодження
9. Трансивер CAN
10. CAN контролер
11. Можливість включити або вимкнути резистор 120 Ом
12. Гвинтове з'єднання CAN
13. GPIO

Технічні характеристики плати

• Мікроконтролер: Raspberry Pi RP2350A
• Процесор: двоядерний ARM Cortex-M33 + двоядерний Hazard 3 RISC-V
• Максимальна тактова частота: до 150 МГц
• Флеш-пам'ять: 4 МБ
• SRAM-пам'ять: 520 кБ
• Інтерфейси: 2x SPI, 2x I2C, 2x UART, 4x 12-бітний АЦП, ШІМ: 16 каналів, GPIO (26 багатофункціональних налаштовуваних контактів)
• CAN контролер
  • Контролер: XL2515
  • Трансивер: SIT65HVD230
  • Швидкість зв'язку: до 1 Мбіт/с
  • Підтримувані фрейми: стандартні, розширені та віддалені
• Блок живлення
  • Порт: USB Type-C
  • Модуль живлення: DC-DC понижувально-підвищувальний MP28164
  • Режими енергозбереження: сплячий та бездіяльний
• Додаткові функції: вбудований годинник і таймер, датчик температури, програмування перетягуванням через USB
• Розміри: 51 x 21 мм

Вміст комплекту

• Плата RP2350-CAN
