Fermion - Модуль годинника реального часу RTC SD3031 - для Arduino - DFRobot DFR0998

Опис продукту: Fermion - модуль з годинником реального часу RTC SD3031 - для Arduino - DFRobot DFR0998

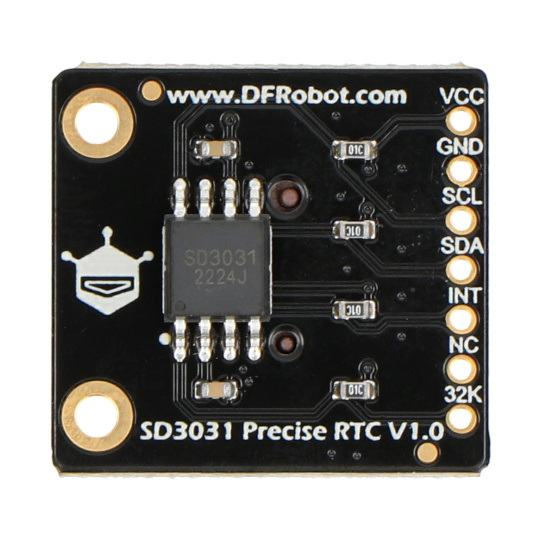

Високоточний модуль годинника реального часу (RTC), оснащенийМікросхема SD3031Він оснащений вбудованим кварцовим резонатором і температурним компенсатором, що значно покращує стабільність і точність модуля, а також забезпечує високоточну синхронізацію. Модуль живиться від батарейки-таблетки (не входить до комплекту), що дозволяє йому відстежувати час навіть за відсутності інших джерел живлення. RTC відстежує секунди, хвилини, години, дні тижня, місяці та роки. Він також автоматично налаштовує дату в кінці кожного місяця та включає корекцію високосного року. SD3031 має вбудовану 70-байтову SRAM для зберігання даних з низьким енергоспоживанням.

Fermion - модуль з годинником реального часу RTC SD3031 - для Arduino - DFRobot DFR0998.

Високоточний модуль годинника реального часу від DFRobot.

Особливості модуля

• Низьке енергоспоживання, робочий струм 1,8 мкА при живленні від батарейки-таблетки
• Висока робоча точність ±3,8 ppm при 25°C
• Вбудований температурний компенсатор
• Вбудована 70-байтова SRAM

Рекомендоване використання

• Нагадування про подію
• Пристрої зворотного відліку
• Зовнішнє джерело пробудження MCU
• Вихід годинника та будильника
• Збір та зберігання даних Інтернету речей

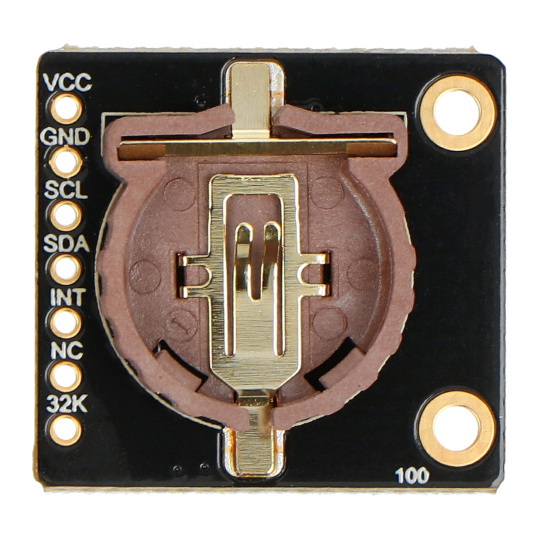

Опис розпіновки

• VCC - контакт живлення
• GND - системне заземлення
• SCL - лінія передачі даних I2C
• SDA - тактова лінія I2C
• INT - переривання на низькому рівні або на виході прямокутної хвилі 1 Гц
• NC - контакт не підключений
• Імпульсний вихід 32K - 32,768 кГц

Приклад схеми підключення. Плату DFRduino необхідно придбати окремо.

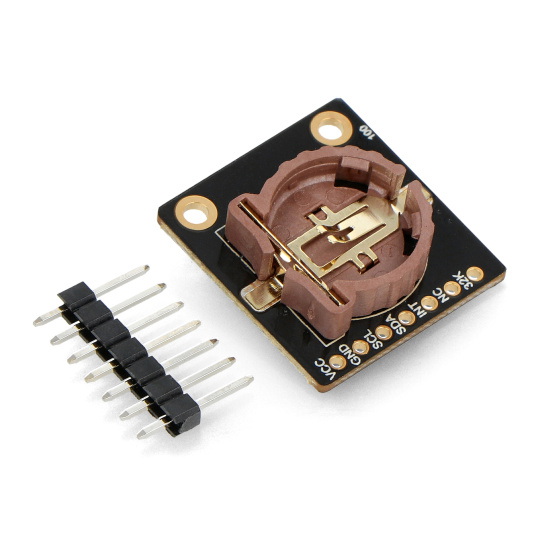

Елементи, що входять до комплекту.

Технічні характеристики модуля

• Напруга живлення: 3,3 В
• Інтерфейс зв'язку: шина I2C
• Адреса I2C: 0x32
• Діапазон вимірювань року: з 2000 по 2099
• Температура робочого середовища: від -10°C до 70°C
• Точність вимірювання часу: ±3,8 ppm при 25°C
• Розмір виробу: 22,5 х 21 мм

Вміст набору

• Fermion - модуль годинника реального часу SD3031 RTC - для Arduino - 1 шт.
• Смужка Goldpin 1x7 контактів - крок 2,54 мм - 1 штука
