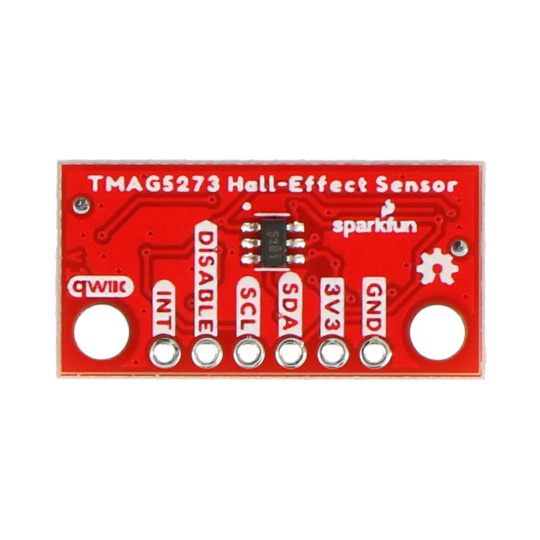

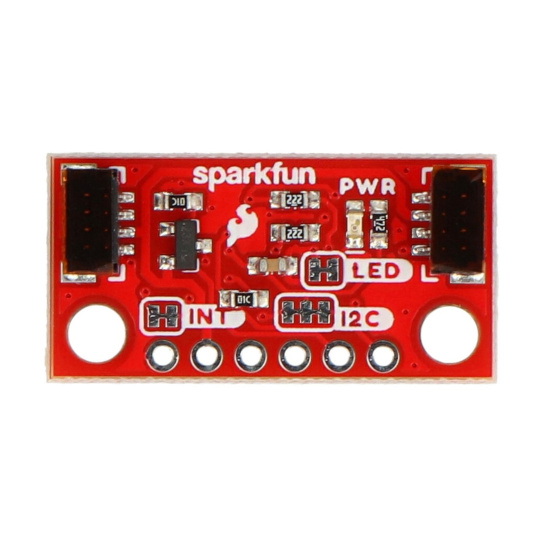

Міні-лінійний 3D-датчик Холла SparkFun - Модуль датчика Холла - Qwiic - TMAG5273 - SparkFun SEN-23881

Опис продукту: SparkFun Mini Linear 3D Hall-Effect Sensor - Модуль датчика Холла - Qwiic - TMAG5273 - SparkFun SEN-23881

Мініатюрамодуль від SparkFun, оснащений датчиком ХоллаTMAG5273від Texas Instruments. Визначає наявність магнітного поля, його силу та напрямок у трьох вимірах, тому його можна використовувати, коли необхідно виявити магнітну близькість, він також добре працюватиме при створенні HID-інтерфейсів і замінить механічні перемикачі. Настроюваний магнітний діапазон є±40 мТл (820 молодших розрядів/мТл)і± 80 мТл (410 молодших розрядів/мТл)Модуль живиться напругою в діапазонівід 1,7 В до 3,6 В, легко та швидко інтегрується завдяки системіКвіікта зв'язок через шинуI2C.

Міні-лінійний 3D-датчик Холла SparkFun - Модуль датчика Холла - Qwiic - TMAG5273 - SparkFun SEN-23881.

Особливості модуля

• Низьке енергоспоживання 2,3 мА в активному режимі і 1 мкА в режимі сну
• Висока точність ±0,5%
• Інтегрований датчик температури
• Роз'єми Qwiic для легкого підключення без необхідності паяти контакти
• Налаштовуваний магнітний діапазон ±40 мТл / ±80 мТл
• Функції магнітного виявлення втручання та налаштування пробудження/порогу спрацьовування
• Кнопки та штифти, сумісні зі стандартними штифтами
• Джерело живлення в діапазоні від 1,7 В до 3,6 В
• Вбудована температурна компенсація

Як користуватися датчиком Холла?

Модуль датчика Холла (магнітного поля) дозволяє вам створити власний магнітометр. Наприклад, його можна інтегрувати в саморобний універсальний мультиметр, який можна використовувати для вимірювання різних фізичних величин.

Технічні характеристики модуля датчика Холла

• Тип модуля: датчик магнітного поля
• Вбудований чіп: TMAG5273
• Версія: міні
• Магнітний діапазон (чутливість):
• ±40 мТл: 820 молодших розрядів/мТл,
• ±80 мТл: 410 молодших розрядів/мТл
• Магнітний дрейф: 5%
• Точність обертання: ± 0,5°/360° обертання
• Температурна компенсація: є
• Двигун CORDIC: є
• Діапазон напруги живлення: від 1,7 В до 3,6 В
• Споживання енергії:
• Активний режим: 2,3 мА
• Режим сну: 5 нА
• Режим пробудження/сну (1 Гц): 1 мкА
• Інтерфейс зв'язку: шина I2C
• Адреса I2C: 0x35 (за замовчуванням, 7 біт)
• Діапазон робочих температур: від -40°C до 125°C
• Діапазон компенсації температур: від -40°C до 170°C
• Розміри плати: 25,4 x 12,7 мм

Датчик ідеально підходить для виявлення та вимірювання змін у магнітному полі поблизу.
