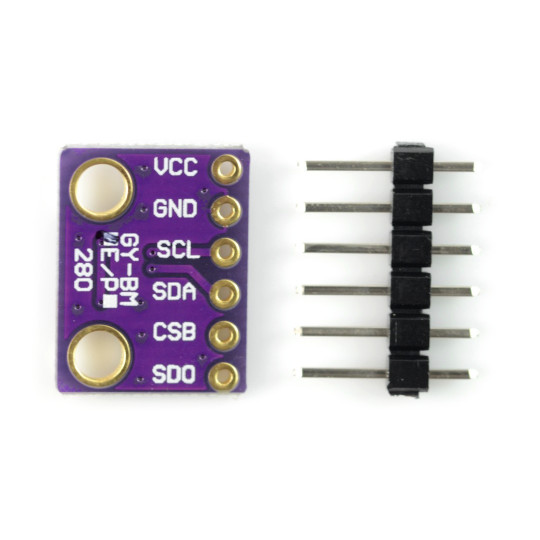

BME280 - датчик вологості, температури та тиску 110 кПа I2C/SPI - 3.3 В

Опис продукту: BME280 - датчик вологості, температури та тиску 110 кПа I2C/SPI - 3,3 В

Простий у використанні датчик температури, вологості та тискуживлення від 3,3 ВСпілкується черезІнтерфейс I2C або SPIВін використовується в таких пристроях, як метеостанції, системи клімат-контролю в приміщенні тощо.

BME280 - датчик вологості, температури та тиску.

Виведення

Модуль взаємодіє через шину I2C або SPI та живиться від напруги 3,3 В.

Специфікація

• Напруга живлення: 3,3 В
• Розміри модуля: 15 x 10 мм
• Два монтажні отвори діаметром 3 мм
• Температура
• Діапазон вимірювання: від -40 до 85 °C
• Точність: ±1°C
• Вологість:
• Діапазон вимірювання: від 10 до 100% відносної вологості
• Точність: ± 3% RH
• Тиск
  • Діапазон вимірювання: від 300 до 1100 гПа
  • Точність: ± 1 гПа

Важко уявити будь-який вимірювальний або контрольний електронний пристрій, який не використовує набір відповідним чином підібраних датчиків. Особливо велику групу датчиків складають елементи, що використовуються для вимірювання параметрів навколишнього середовища - температури, вологості, тиску, інтенсивності освітлення або концентрації певних газів або зваженого пилу. Питання моніторингу стану атмосфери стає особливо актуальним в епоху боротьби зі всюдисущим смогом. Однак датчики використовуються не лише для сприяння здоров’ю – системи інтелектуальних будівель також обов’язково використовують вимірювання властивостей навколишнього середовища для належного керування вентиляцією, кондиціонуванням повітря та опаленням. У нашій пропозиції представлені висококласні цифрові датчики вологості, температури та тиску, які можна успішно використовувати в різних типах пристроїв - від простих регуляторів до складних метеостанцій і навіть... роботів, яким з певних причин знадобиться інформація про параметри повітря в середовищі, в якому вони знаходяться.

BME280 – якість Bosch у мініатюрній формі

Цифровий інтегрований датчик температури, вологості та тиску BME280 є справжньою перлиною в сегменті датчиків навколишнього середовища. У крихітному металевому корпусі розміром лише 2,5 x 2,5 x 0,93 мм інженери компанії Bosch, світового лідера на ринку споживчої, промислової, інструментальної, медичної та навіть електроніки Інтернету речей, помістили повну систему вимірювання, що складається з передавачів температури, вологості та атмосферного тиску, а також необхідних систем вимірювання, мультиплексора, перетворювача АЦП, стабілізатора напруги та цифрового інтерфейсу зв’язку. Датчик може підключатися до мікроконтролера через інтерфейс SPI або I2C, споживаючи при цьому надзвичайно малу кількість енергії - при зчитуванні всіх трьох параметрів на частоті 1 Гц BME280 споживає лише 3,6 мкА, що робить його ідеальним для використання в пристроях з батарейним живленням або навіть... пристроях збору енергії - напр. за допомогою маленької сонячної батареї.

Діапазони вимірювання та підключення датчика

Датчик BME280 здатний вимірювати температуру з точністю +/- 1 oC в діапазоні від 40 oC до +85 oC. Діапазон вимірювання вологості становить від 10% відносної вологості до 100% відносної вологості (точність +/3% відносної вологості), а у випадку тиску – діапазон від 300 гПа до 1100 гПа та точність +/- 1 гПа. Оскільки самостійне збирання мікроскопічного 8-контактного корпусу LGA було б досить складним завданням для людей, які не працюють із системами такого типу щодня (і додатково вимагали б використання спеціалізованого обладнання), наша пропозиція включає невеликий модуль у формі друкованої плати розміром 16 x 12 x 3 мм і оснащений шістьма паяльними майданчиками для монтажу золотої шпильки з кроком 2,54 мм. Завдяки цьому ви можете легко підключити сенсорний модуль BME280 до макетної плати або прототипу кабелів із гніздовими клемами, які також доступні в нашому магазині.

Точний датчик потрібен негайно

У період зростання популярності розумних будинків все більшого значення набувають готові модулі. Завдяки таким рішенням розробники систем управління і навіть ентузіасти електроніки можуть досягти бажаного ефекту набагато швидше і легше.

Серед параметрів, які знаходяться в центрі уваги, зокрема:температура, тиск і вологість повітря – усі вони впливають на самопочуття людини. МодульBME280 - датчик вологості, температури та тиску 110 кПа I2C/SPI – 3,3 ВВін чудово працюватиме як у проектах автоматизації будівель, так і на метеостанціях.

Потужний інструмент на мініатюрній дошці

Завдяки своїм мікроскопічним розмірам, BME280 поміститься в будь-який корпус. Незважаючи на свій непомітний зовнішній вигляд, він пропонує широкий спектр можливостей застосування. Друкована плата має шість паяльних площадок, що дозволяють паяти роз'єм із золотим контактом зі стандартним кроком 2,54 мм, що полегшує підключення до пристрою, що розробляється.

Модуль BME280 живиться від напруги 3,3 В та має інтерфейси I2C та SPI. Датчик вологості працює в діапазоні від 10 до 100% відносної вологості з допуском 3%. Барометричний датчик може зчитувати значення атмосферного тиску від 300 до 1100 гПа з дуже хорошою точністю 1 гПа. Діапазон вимірювання датчика температури становить від -40 до 85°C з точністю +/- 1°C.
