Опис продукту: D30V30F7 - понижувальний перетворювач - 7,5 В 3 А - Pololu 4894

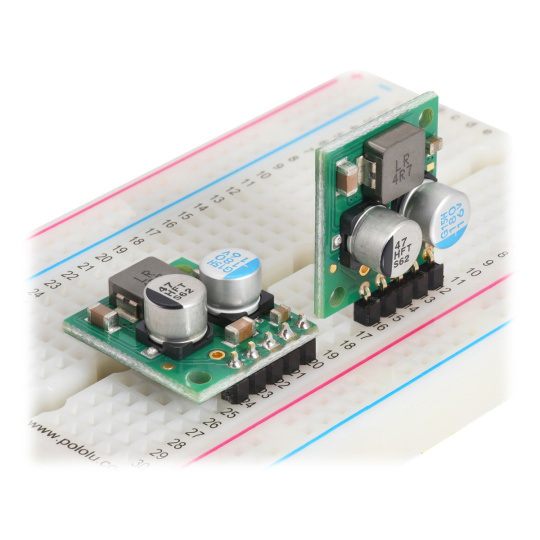

КонвертерпониженняPololu працює з вхідною напругою в діапазонівід 7,5 В до 45 ВЗавдяки використанню технології імпульсного джерела живлення (SMPS), цей регулятор значно ефективніший за традиційні лінійні регулятори, особливо коли вхідна напруга значно відрізняється від вихідної. D30V30F7 забезпечує постійну вихідну напругу.7,5 Вз точністю 4% та типовим максимальним безперервним вихідним струмомвід 2 А до 3,5 А, в залежності від умов праці. Цей модуль оснащений низкою функцій захисту, таких як захист від зворотної напруги до 40 В, блокування від зниженої напруги, захист від надточного струму, захист від короткого замикання та термовідключення. Крім того,функція м'якого запускуобмежує пусковий струм шляхом поступового збільшення вихідної напруги при запуску. Регулятор також має вбудований індикатор"потужність хороша", що інформує про стабільність вихідної напруги. Завдяки компактним розмірам 17,8 x 20,3 x 9 мм D30V30F7 легко інтегрувати в різноманітні електронні проекти. У комплект входить золота шпилька для самостійної пайки. З його допомогою можна вставити модуль безпосередньо в контактну плату.

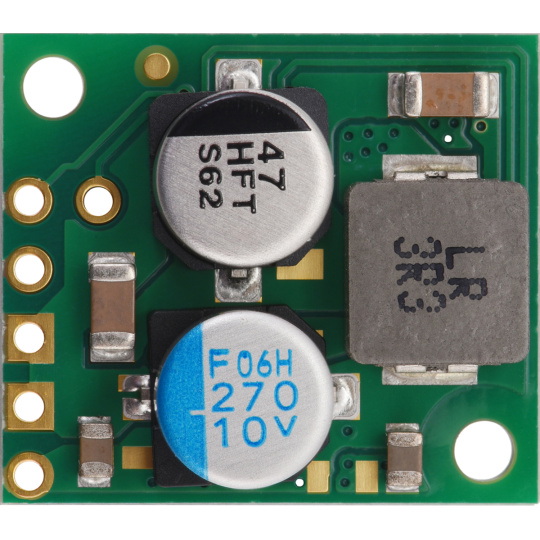

D30V30F7 - понижуючий перетворювач - 7,5 В 3 А - Pololu 4894.

Штири перетворювача D30V30F7.

Штири перетворювача D30V30F7

• ВИХІД - вихідна напруга 7,5 В
• ЗЕМЛЯ- маса системи
• VIN-код - вхідна напруга від 7,5 В до 45 В
• EN- дозволяє керувати роботою регулятора, встановлюючи його на низький або високий рівень
• ПГ- Вивід "Power Good" з відкритим стоком. Переходить у низький рівень, коли вихідна напруга регулятора піднімається більш ніж на 7,5% вище або падає більш ніж на 9% нижче номінальної напруги (з гістерезисом). Якщо використовується цей висновок, необхідно підключити підтягувальний резистор.

ККД та вихідний струм

Ефективність визначається як відношення вихідної потужності до вхідної (Power out) / (Power in). Це дуже важливий параметр при роботі з портативними джерелами енергії (батареями та акумуляторами), де важливий час роботи на одному циклі зарядки.

Графік ефективності системи.

Графік напруги випадання для системи D30V30F7.

Типове падіння напруги

Напруга падіння в понижувальному перетворювачі становитьмінімальна різниця між вхідною напругою та цільовою вихідною напругою, що забезпечує досягнення заданої вихідної напруги. Наприклад, якщо перетворювач 5 В має напругу падіння 1 В, вхідна напруга повинна бути щонайменше 6 В, щоб гарантувати повний вихід 5 В. Як правило, напруга падіння збільшується зі збільшенням вихідного струму.

Технічні характеристики перетворювача D30V30F7

• Вхідна напруга: від 7,5 В до 45 В
• Вихідна напруга: 15 В (точність 4%)
• Максимальний вихідний струм: 3 А
• Безперервний вихідний струм: від 2 А до 3,5 А
• Ефективність системи: від 80% до 95%
• Частота перемикання: ~700 кГц при великих навантаженнях
• Хороша вихідна потужність
• Захист: перегрів, коротке замикання, перевантаження по струму, функція плавного пуску, блокування за низькою напругою, функція енергозбереження
• Два монтажні отвори 0,086 дюйма для гвинтів M2

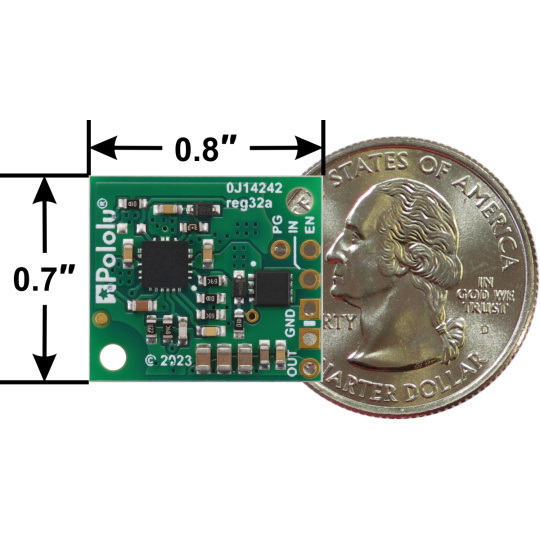

• Розміри: 17,8 x 20,3 x 9 мм
• Вага: 3,3 г

Вміст набору

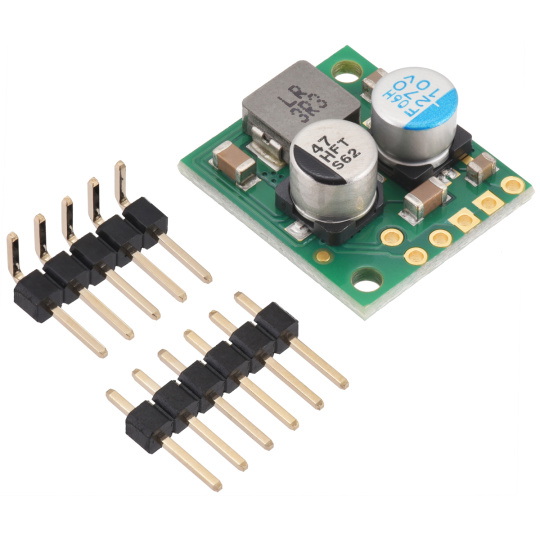

• D30V30F7 - понижувальний перетворювач - 7,5 В 3 А - Pololu 4894
• Роз'єми Goldpin для контактів

Елементи, що входять до комплекту.
