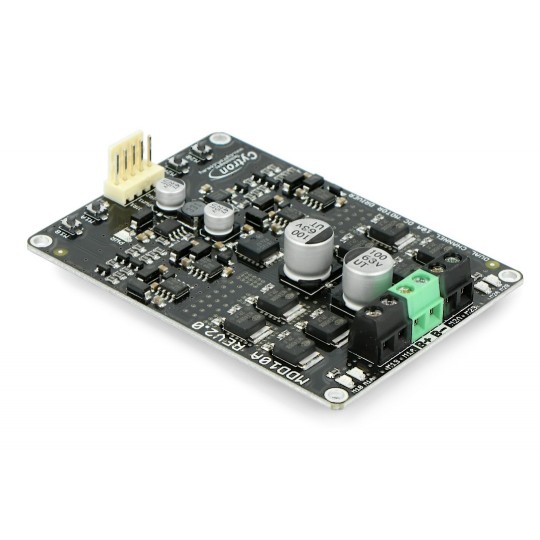

Cytron MDD10A - двоканальний контролер двигуна постійного струму 30V/10A
2 228 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 2649088143
Опис продукту: Cytron MDD10A - двоканальний контролер двигуна постійного струму 30V/10A
Двоканальний контролерДвигуни постійного струму. Безперервний струм на канал становить10 А (30 А короткочасно)Напруга живлення становитьвід 5 В до 30 ВКонтролер працює з логічною напругою3,3 В та 5 В (ШІМ та напрямна)завдяки чому ним можна керувати за допомогою будь-якого мікроконтролера, такого як Arduino або Raspberry.Для належної роботи модулю не потрібен додатковий контролер, такий як:Ардуїно, контролером можна керувати за допомогоюґудзикина тарілці.
Продукт, сумісний з Arduino Зразок коду та детальну інформацію можна знайти в . |
Виводи Cytron MDD10A - двоканальний контролер двигуна постійного струму 30 В/10 А

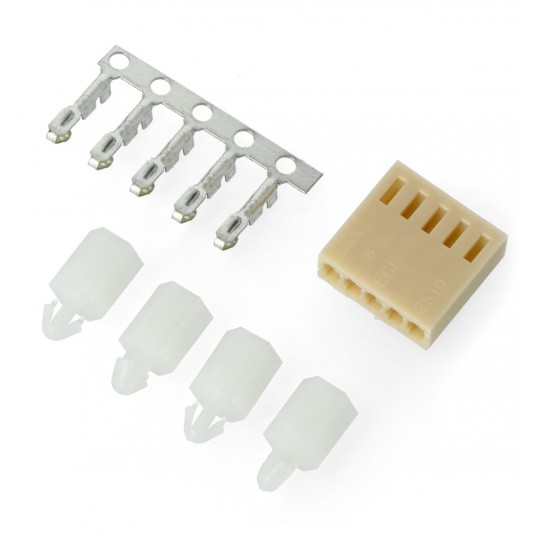

Контролер оснащений 5-контактним входом 2,54 мм, з якого отримує інформацію від мікроконтролера про напрямок і швидкість обертання двигунів, і 6 гвинтовими роз'ємами, до яких підключаються двигуни і джерело живлення. Cytron MDD10A можна керувати через входи ШІМ і DIR. Напруга логіки є 3.3 V і 5 V, сумісний з більшістю контролерів, таких як Arduino, Raspberry Pi, ПЛК.
| роз'єм ARK | Опис | 5-контактний роз'єм | Опис |
|---|---|---|---|
Вихід B M1 | Перший роз'єм двигуна, вихід B. | DIR1 | Напрямок обертання двигуна M1. |
Вихід M1 A | Перший роз'єм двигуна, вихід A. | ШІМ1 | Швидкість обертання двигуна М1. |
В+ | Позитивний електрод - блок живлення модуля. | DIR2 | Напрямок обертання двигуна M1. |
Б- | Негативний електрод - блок живлення модуля. | ШІМ2 | Швидкість обертання двигуна М1. |
M2 Вихід A | Другий роз'єм двигуна, вихід A. | ЗЕМЛЯ | Маса системи. |
M2 Вихід B | Другий роз'єм двигуна, вихід B. |
Таблиця істинності показує, як подати сигнал на контакти для керування двигуном.
| ШІМ | НАПРЯМОК | Вихід А | Вихід B | Двигун |
|---|---|---|---|---|
Короткий | X (будь-який стан) | Короткий | Короткий | Він стоїть. |
Високий | Короткий | Високий | Короткий | Рухаючись вперед |
Високий | Високий | Короткий | Високий | Рух назад |
Увага! Модуль не має захисту від зворотної полярності, будь ласка, уважно перевірте підключення живлення. |
Технічні характеристики Cytron MDD10A - двоканального контролера двигуна постійного струму 30 В/10 А
- Напруга живлення: від 5 до 30 В
- Логічна напруга: 3,3 В або 5 В
- Струм на канал: 10 А (тимчасово 30 А)
- Кількість каналів: 2
- Повністю NMOS H-міст для покращеної продуктивності без необхідності використання радіаторів
- Частота ШІМ-регулювання швидкості до 20 кГц
- 2 кнопки для швидкого тестування системи
- Розміри: 84,5 х 62 мм
- Вага: 33,5 г
| Основні | |
|---|---|
| Виробник | Arduino |
| Користувальницькі характеристики | |
| Кількість каналів | 2 |
| Напруга живлення від | 5,0 В |
| Подавайте напругу на | 30,0 В |
| Поточна ефективність | 10 А |
| Вага паковання | 0,049 кг |
| Висота паковання | 2 см |
| глибина паковання | 7,5 см |
| Ширина паковання | 11,5 см |
| Основні атрибути | |
| Тип | Контролер |
