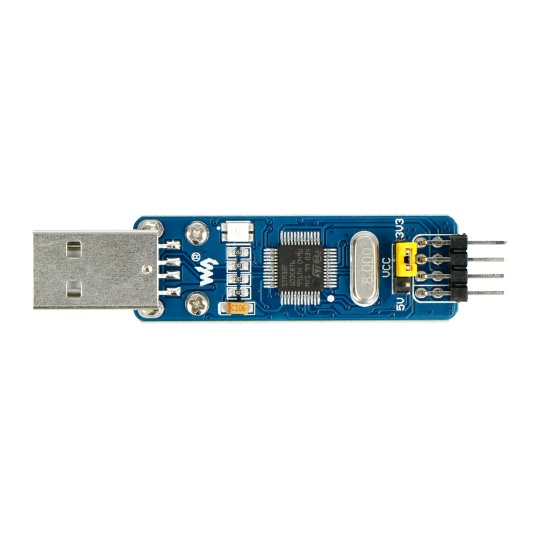

Програматор/відладчик ST-LINK/V2 mini, сумісний з STM8/STM32 - Waveshare 10053
948 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 3802839053
Програматор/відладчик ST-LINK/V2 mini, сумісний з STM8/STM32 - Waveshare 10053В наявності
948 ₴
+380 (67) 313-06-91
Kievstarповернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис продукту: Програматор/відладчик ST-LINK/V2 mini, сумісний з STM8/STM32
Цей пристрій служить програматором і налагоджувачем для модулів STM8 та STM32. Він працює з напругою 3,3 В та 5 В, що вибирається за допомогою перемички. Він має вбудований запобіжник на 500 мА для запобігання пошкодженню програмованих модулів.
Підключення до ПК
Для підключення до комп’ютера через USB необхідно встановити драйвери, які доступні для Windows 7, Vista та XP. Наразі виробник не надає програмне забезпечення для Windows 8 або 10.
Програматор STM8 / STM32.
З'єднання з STM8
Зв'язок з мікроконтролерами STM8 здійснюється через інтерфейсПЛАВАННЯ

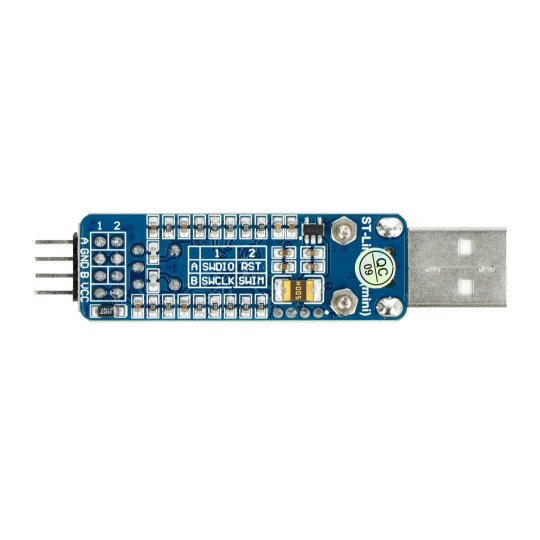

| PIN-код налагодження | Контакт модуля | Опис |
|---|---|---|
| Віртуальний кредитний центр (VCC) | VCC мікроконтролера | Блок живлення модуля. |
| SWM | Плавання MCU | Вивід інтерфейсу SWIM. |
| ЗЕМЛЯ | ЗЕМЛЯ | Маса системи. |
| РСТ | СКИДАННЯ МКУ | Скинути. |
З'єднання з STM32
Зв'язок з мікроконтролерами STM32 здійснюється через інтерфейсSWD
| PIN-код налагодження | Контакт модуля | Опис |
|---|---|---|
| Віртуальний кредитний центр (VCC) | VCC мікроконтролера | Блок живлення модуля. |
| SWDIO | Мікроконтролер SWDIO | Вивід інтерфейсу SWD. |
| ЗЕМЛЯ | ЗЕМЛЯ | Маса системи. |
| SWCLK | Мікроконтролер SWCLK | Лінія годинника SWD. |
Модуль з підключеним 4-контактним кабелем типу "мама".
Специфікації програміста
- Програматор/відладчик для модулів STM8 та STM32
- Вихідна напруга 3,3 В та 5 В вибирається за допомогою перемички
- Підключення до комп'ютера через USB
- Програматор дозволяє доступ до Flash ROM, EEPROM, AFR тощо.
- Налагоджувач підтримує покрокові функції, точки зупинки, перегляд змінних та регістрів тощо.
- Можливість оновлення прошивки
- Підтримуване програмне забезпечення:
- Утиліта ST-LINK версії 2.0+
- Версія STVD 4.2.1+
- STVP Версія 3.2.3+
- Версія IAR EWARM v6.20+
- IAR EWSTM8 Версія v1.30+
- KEIL RVMDK Версія v4.21+
- АТОЛІК
- ЗАВДАННЯ

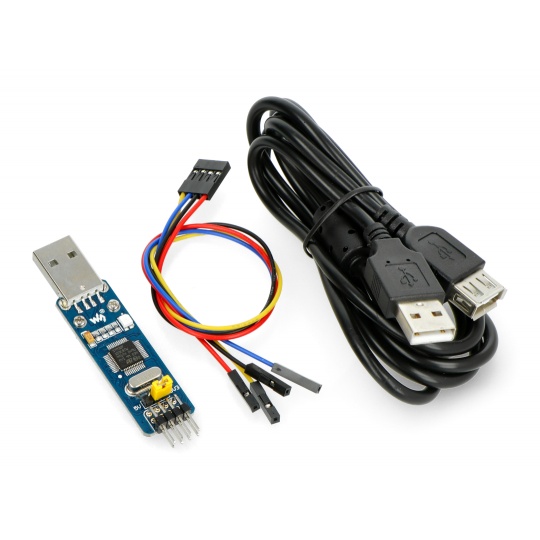

Вміст набору
- Програматор/відладчик STM8/STM32
- 1x 4-контактний кабель-роз'єм
- Кабель USB A - USB A чоловічий-жіночий
Характеристики
| Користувальницькі характеристики | |
|---|---|
| Тест | 4 |
| Вага паковання | 0,061 кг |
| Висота паковання | 3 см |
| глибина паковання | 11 см |
| Ширина паковання | 6,5 см |
Інформація для замовлення
- Ціна: 948 ₴
