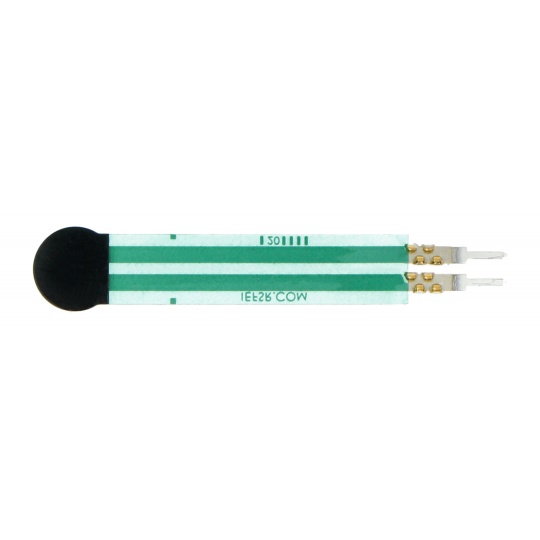

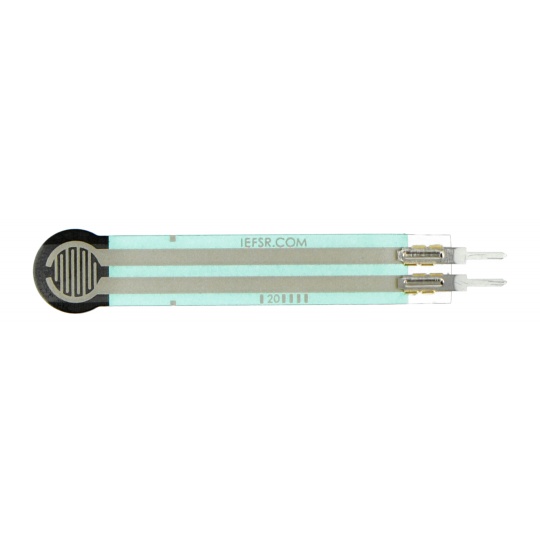

Датчик тиску FSR-400 - круглий, 2 кг, 5 мм - Pololu 1695

Технічні характеристики датчика сили тиску FSR-400

• Зовнішні розміри: 7,6 х 7,6 х 0,4 мм
• Діапазон: від 0,2 до 20 Н
• Модель: FSR-400
• Вага: 0,15 г

Більше деталей у документації.

Вимірювання сили тиску за допомогою датчика FSR-400 з використанням Arduino

FSR-400 – це аналоговий датчик, тобто в результаті дії навантаження на мембрану датчика його вихідний сигнал (напруга) безперервно змінюється. Ви можете скористатися цією функцією, підключивши датчик FSR-400 до Arduino. Підключіть будь-який обраний вами контакт до контакту живлення 5 В, а інший контакт – до одного з вхідних контактів АЦП. Щоб забезпечити стабільність вимірювання за відсутності навантаження, контакт датчика, підключений до входу АЦП, також слід заземлити через резистор 1 кОм.

Як правильно підключити мембранні датчики тиску?

Мембранний датчик сили тиску FSR-400 виготовлений з дуже делікатних матеріалів. Неправильна установка може навіть призвести до незворотного пошкодження датчика. З цієї причини, якщо датчик використовується як тестовий елемент при створенні прототипу пристрою, найбезпечніше підключати датчик за допомогою кабелів із затискачами типу «крокодил» або за допомогою гвинтових клем. Однак, припаюючи датчик до друкованої плати, переконайтеся, що поверхня паяння та жало паяльника чисті, щоб загальний час створення одного паяного з’єднання не перевищував кількох секунд.
