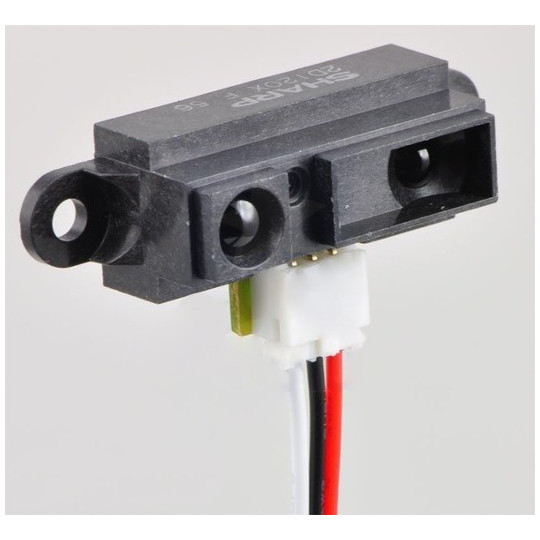

Sharp GP2Y0A21YK0F - аналоговий датчик відстані 10-80 см

Опис продукту: Sharp GP2Y0A21YK0F - аналоговий датчик відстані 10-80 см

Датчик може виявляти об'єкти на відстанях від 10 до 80 см. Вихідний сигнал - це аналоговий сигнал, значення якого залежить від відстані між виявленим об'єктом та датчиком. Чим ближче розташований об'єкт, тим вища вихідна напруга.

Приклади застосування

Ці датчики охоче використовуються розробниками мобільних роботів, наприклад, у бойових спорудах для виявлення супротивників або на мобільних платформах, де вони використовуються для виявлення перешкод.

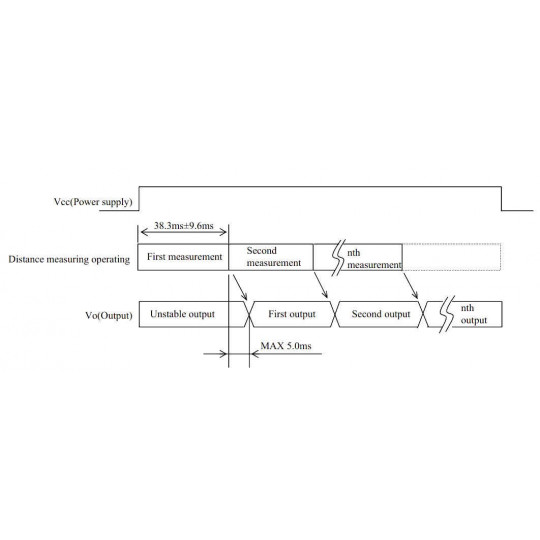

Послідовність вимірювань після підключення джерела живлення.

Аксесуари для датчиків Sharp

Для полегшення підключення датчика наша пропозиція також включає спеціальні кабелі: без кінцевої обмотки та з роз'ємами типу «папа» та «мама».

Інші оптичні датчики відстані

Наш магазин пропонує аналогові версії датчиків, що виявляють об'єкти в наступному діапазоні:4-30 см, 10-80 см, 20-150 смта цифрові датчики, що виявляють об'єкти в полі зору, щоб:5 см,10 смі40 см.

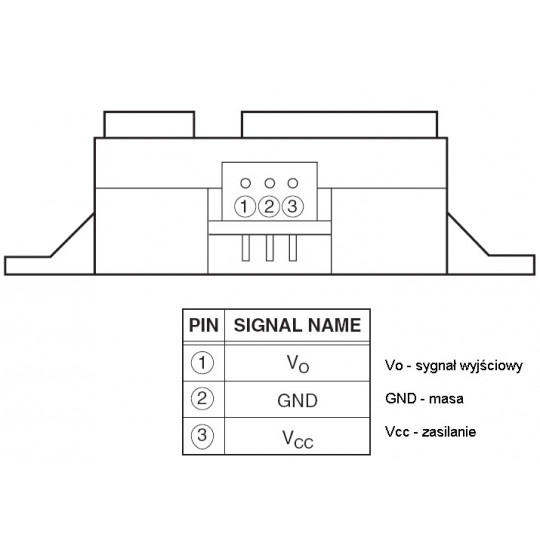

Розпіновки Sharp GP2Y0A21YK0F

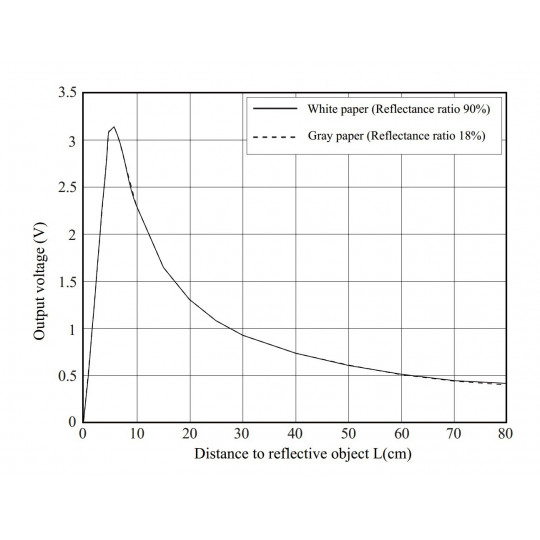

Датчик має три контакти: живлення - Vcc (напруга від 4,5 до 5,5 В), земля - GND, та аналоговий вихідний сигнал Vo, значення якого залежить від відстані між датчиком та виявленим об'єктом; цей зв'язок представлено на цьому графіку. На малюнку нижче показано розташування контактів.

Технічні характеристики сенсора Sharp GP2Y0A21YK0F

• Діапазон вимірювання 10 - 80 см
• Напруга живлення від 4,5 до 5,5 В
• Середнє споживання струму 30 мА
• Час відгуку: 38 мс
• Вихід: аналоговий сигнал напруги
• Корпус: 29,5 x 13,0 x 13,5 мм
• Вага: 3,5 г
