Бездротовий щит MyoWare 2.0 - Модуль розширення для м'язового сенсора MyoWare 2.0 - ESP32-WROOM - SparkFun DEV-23387

Опис продукту: Бездротовий щит MyoWare 2.0 - Модуль розширення для м'язового сенсора MyoWare 2.0 - ESP32-WROOM - SparkFun DEV-23387

Бездротовий щит MyoWare 2.0 ємодуль, що розширює функціональність м'язового сенсора MyoWare 2.0шляхом додавання функції бездротової передачі даних. Оснащений модулемESP32-WROOM, дозволяє швидко та стабільно передавати інформацію про м'язову активність у режимі реального часу. Завдяки вбудованому акумуляторуЛітій-полімерний акумулятор ємністю 40 мАгта спеціалізовану систему заряджання через роз'єм USB Type-C, датчик може працювати незалежно від зовнішнього джерела живлення. Плата маєзастібкові роз'єми та низькопрофільні контакти pogoякі забезпечують легке та безпроблемне підключення до м'язового сенсора MyoWare 2.0. Це усуває необхідність паяння компонентів. Крім того, система маєчисленні запобіжні заходи, такі як ESD-діоди на лініях даних USB, PTC-запобіжник для VUSB та захисні діоди на лініях VUSB та VBATT.

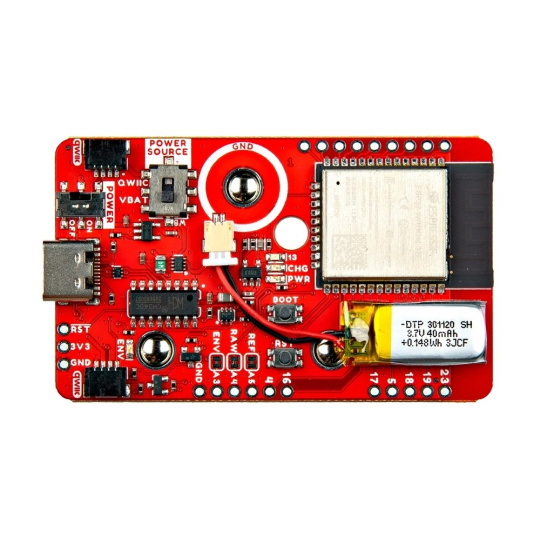

Бездротовий щит MyoWare 2.0 - модуль розширення для м'язового сенсора MyoWare 2.0 - ESP32-WROOM - SparkFun DEV-23387.

USB Type-C та перетворювач CH340 USB-послідовний порт дозволяють програмувати за допомогою Arduino IDE.

Основні характеристики модуля

• Бездротова передача данихзавдяки модулю ESP32-WROOM можна надсилати інформацію про м'язову активність на інші пристрої
• Вбудований літій-полімерний акумулятор ємністю 40 мАг: дозволяє працювати без потреби в зовнішньому джерелі живлення
• Програмування через роз'єм USB Type-Cзавдяки мікросхемі CH340 можливе просте налаштування через Arduino IDE
• Легке підключеннявикористання засувок та штифтів pogo усуває необхідність паяння
• Ізоляція від електромережі: підвищує безпеку користувача та зменшує перешкоди під час вимірювання
• Регулювання напругиРобоча напруга модуля становить 3,3 В, що забезпечує сумісність з більшістю логічних систем
• Підтримка Qwiicдва роз'єми Qwiic дозволяють легко підключати додаткові модулі за допомогою інтерфейсу I2C
• Додаткові штифти PTH: дозволяють розширювати та адаптувати модуль до конкретних проектів

Сумісність, підключення та програмування

Бездротовий щит MyoWare 2.0 доступнийсумісний з екосистемою MyoWare 2.0, що дозволяє легко розширити функціональність м'язового датчика. Його можна запрограмувати за допомогоюІнтегроване середовище розробки Arduino, використовуючи перетворювач CH340 для підключення через USB Type-C. Після завантаження відповідного коду дані можна надсилати бездротовим способом на пристрої, що підтримують ESP32. Підключення плати інтуїтивно зрозуміле -Просто помістіть його на м'язовий датчик MyoWare 2.0, виберіть джерело живлення та увімкніть модуль.За допомогою додаткових конфігураційних перемичок ви можете контролювати такі функції, як підтягуючі резистори для шини I2C та вибір опорної напруги.

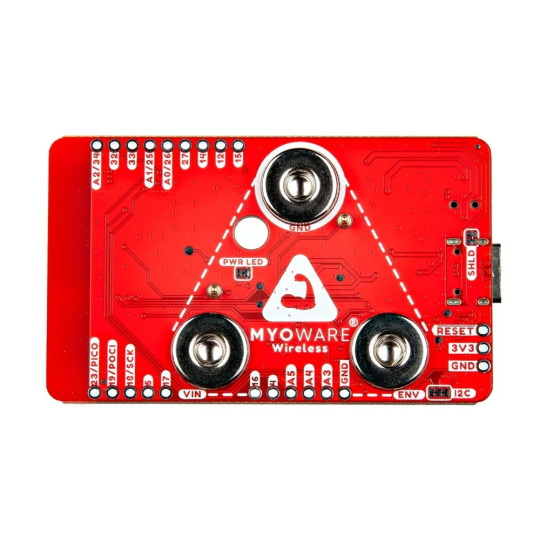

Бездротовий щит MyoWare 2.0 використовується для зчитування даних з датчика MyoWare 2.0.

Модуль передає дані бездротовим способом завдяки ESP32-WROOM.

Екосистема MyoWare 2.0

MyoWare 2.0 єекосистема, що складається з накладок, які можна легко підключити до м'язових датчиків, а також з Arduino, для створення універсального датчика електроміографії (ЕМГ). Інноваційна система роз'ємів snap-in забезпечує легке підключення модулів, а 3,5-мм аналоговий роз'єм TRS використовується для підключення до мікроконтролера, який вимірює необроблену, відфільтровану та випрямлену електричну активність цільового м'яза.

Технічні характеристики бездротового щита MyoWare 2.0

• Комунікаційний модуль: ESP32-WROOM
• Вхідна напруга: 5 В через роз'єм USB Type-C
• Вихідна напруга (VIN): 3,3 В через регулятор напруги (RT9080) та роз'єм Qwiic
• Джерело живлення: вбудований літій-полімерний акумулятор 3,7 В ємністю 40 мАг
• Система заряджання: MCP73831
• Заряджання акумулятора: через USB Type-C
• USB-порт: USB Type-C з чіпом CH340
• Контакти GPIO: стандартні 0,1-дюймові роз'єми PTH
• Інтерфейси зв'язку: I2C (з підтримкою Qwiic)
• Елементи безпеки: ESD-діоди, PTC-запобіжник, ідеальні діоди
• Додаткові функції: кнопки скидання та завантаження, світлодіоди стану (PWR, CHG, ENV, LED 13)
• Розміри: 63,5 x 38 мм
• Вага: 16,7 г

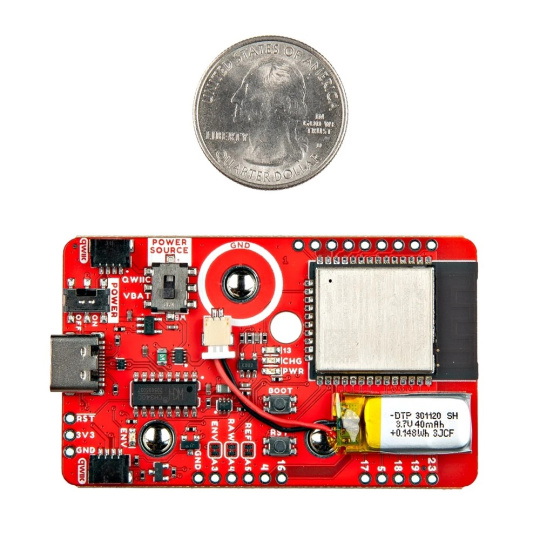

Плата пропонує компактні розміри 63,5 x 38 мм.
