M5Stamp ESP32S3 - модуль розробки з WiFi зв'язком - M5Stack S007

Опис продукту: M5Stamp ESP32S3 - модуль розробки з WiFi зв'язком - M5Stack S007

Штамп M5 ESP32S3це модуль розробки від M5Stack, оснащений бездротовим зв'язкомWi-FiВикористовує системуESP32-S3FN8, має8 МбФлеш-пам'ять та високопродуктивний 32-бітний двоядерний процесорXtensa 32-біт LX7тактується з частотою до 240 МГц. Він також оснащений перетворювачем напруги MUN3CAD01-SC, світлодіодом стану, програмованою кнопкою та 23 контактами GPIO. Завдяки компактним розмірам, високій продуктивності та низькому енергоспоживанню його можна використовувати в мобільних проектах, широко визначених IoT-додатках, проектах домашньої автоматизації та окремих вбудованих проектах.

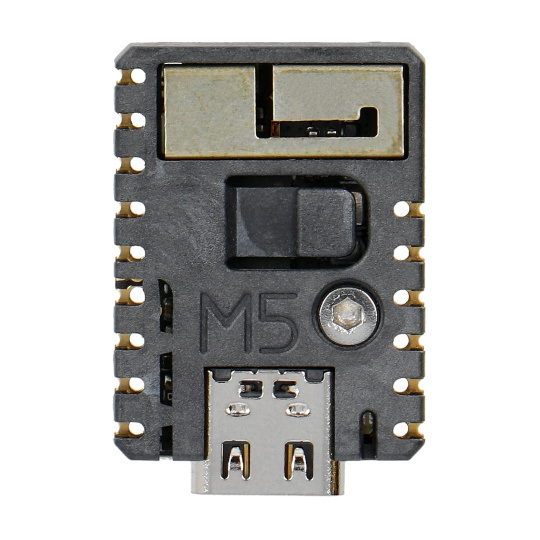

Модуль розробки, розроблений M5Stack.

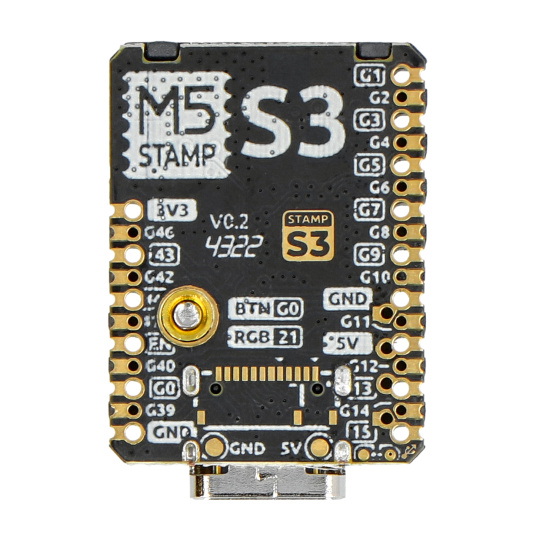

Розпіновка.

Особливості M5Stamp ESP32S3

• Вбудований чіпсет ESP32-S3FN8
• Бездротовий зв'язок WiFi 2,4 ГГц
• Програмування за допомогою графічного редактора UIFlow
• Багатоканальна розпіновка вводу-виводу, підтримка різних форм застосування (SMT, DIP, електропроводка)
• Вбудовані програмовані RGB-світлодіоди та кнопка утиліти
• Компактність та мініатюрні розміри

Рекомендоване використання

• Розумний дім – основа Інтернету речей та додатків «Розумний дім»
• Розумний одяг - елемент виконавчої влади
• Прототипи медичних виробів

Технічні характеристики модуля

• Вбудований чіп: ESP32-S3FN8
• Перетворювач постійного струму: високоінтегрований MUN3CAD01-SC
• Флеш-пам'ять: 8 МБ
• Бездротовий зв'язок: WiFi 2,4 ГГц
• Антена: Вбудована 3D-антена 2,4 ГГц
• Інтерфейси модуля: сенсорний датчик, головний контролер SD/SDIO/MMC, SPI, ведений контролер SDIO/SPI, EMAC, ШІМ-двигун, ШІМ-світлодіод, UART, I2C, I2S, GPIO, лічильник імпульсів
• 23 контакти IO: G0 / G1 / G2 / G3 / G4 / G5 / G6 / G7 / G8 / G9 / G10 / G11 / G12 / G13 / G14 / G15 / G39 / G40 / G41 / G42 / G43 / G44 / G46
• Крок між контактами: від 1,27 мм до 2,54 мм
• Вхідна напруга: 5В
• Інтерфейс користувача:
• Програмована фізична кнопка - 1 шт.
• Програмований світлодіод (WS2812B-2020) - 1 шт.
• Робоча температура: від 0°C до 40°C
• Розміри модуля: 26 x 18 x 5 мм
• Вага: 3,2 г

M5Stamp ESP32S3 - модуль розробки з WiFi зв'язком - M5Stack S007.

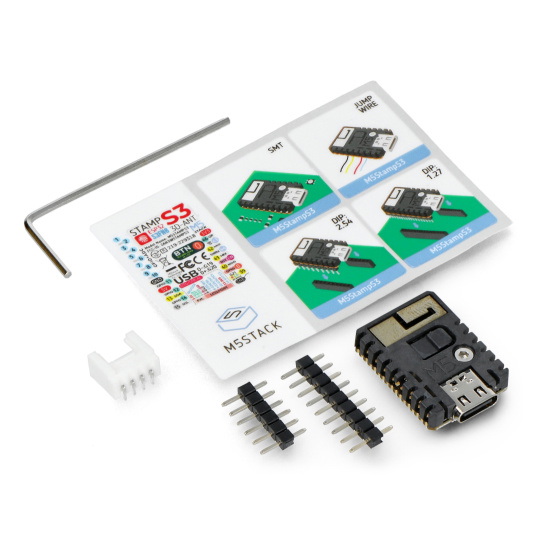

Елементи, що входять до комплекту.

Вміст набору

• M5Stamp ESP32S3 - модуль розробки з WiFi зв'язком
• 1x4-контактний роз'єм - крок 2 мм - 1 штука
• Стрічка Goldpin 1x6 контактів - крок 2,54 мм - 1 штука
• Стрічка Goldpin 1x9 контактів - крок 2,54 мм - 1 штука
• Шестигранний ключ
• Посібник зі складання
