Модуль RS232 13.2 - Модуль зв'язку RS232 - роз'єм DB9 "мама" - M5Stack 130

Опис продукту: Модуль RS232 13.2 - Модуль зв'язку RS232 - роз'єм DB9 "мама" - M5Stack 130

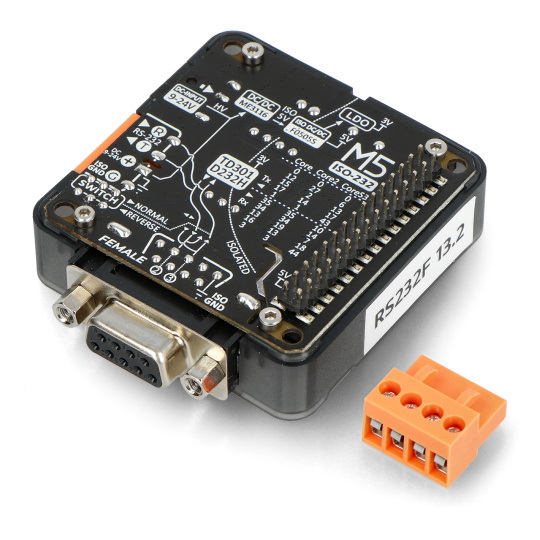

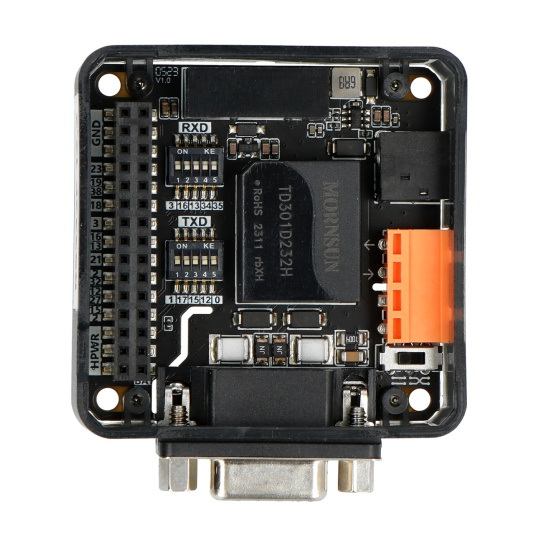

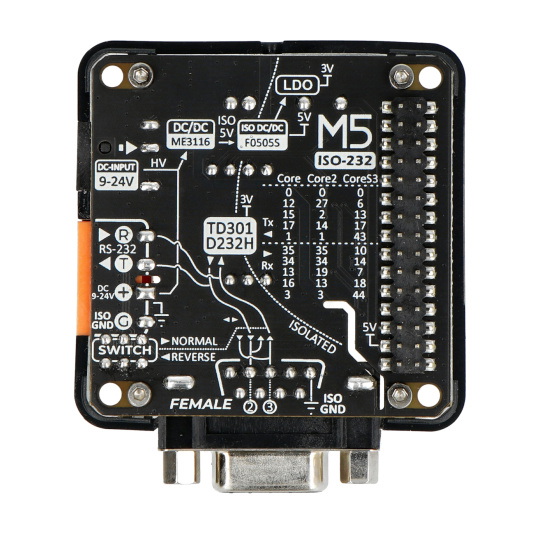

Модуль RS232 13.2від M5Stack — це розширення серії модулів розробки M5Stack, яке дозволяє додавати послідовний зв'язок RS232 до вашого проекту. Для цього використовується мікросхема послідовного порту.TD301D232H, що в поєднанні зDB9 жіночий інтерфейсдозволяє перетворювати сигнали логічного рівня RS232 та TTL/CMOS. Крім того, плата має вбудоване джерело живлення.F0505S-2WR3 DC-DCдля забезпечення електричної ізоляції та зменшення шуму, а також для комутації та кодування сигналів. Цей універсальний пристрій можна використовувати для комутації або пересилання сигналів на лінії DB9. Модуль оснащений роз'ємом постійного струму зі стандартним роз'ємом5,5 / 2,1 ммта доречніЛанцюг постійного струмудля живлення всього пристрою. Він знаходить застосування в промисловій автоматизації, приладобудуванні, медичному обладнанні та пристроях зв'язку.

Спеціальні функції

• Електрична ізоляція- модуль має вбудовану систему електричної ізоляції, яка допомагає захистити від електромагнітних перешкод і забезпечує гальванічну розв'язку між сигналами RS232 та TTL/CMOS
• Перетворення сигналу- здатний перетворювати сигнали RS232 на логічний рівень TTL/CMOS і навпаки
• Інтерфейс DB9- має роз'єм типу "мама" DB9, що спрощує підключення кількох периферійних пристроїв
• Ланцюг постійного струму- DC-DC F0505S-2WR3 не лише забезпечує живлення модуля, але й ізолює та зменшує шум

Заява

• Промислова автоматизація
• Інструментарій
• Медичне обладнання
• Пристрої зв'язку

Технічні характеристики

• Виробник: M5Stack
• Модель: M130
• Інтерфейси:
• Порт RS232: інтерфейс DB9 "мама"
• Порт TTL/CMOS: роз'єм або контакти для логічного рівня TTL/CMOS
• Зв'язок: TD301D232H з роз'ємом DB9 female
• Швидкість зв'язку: до 115200 біт/с
• Електрична ізоляція: гальванічна ізоляція між сигналами RS232 та TTL/CMOS
• Джерело живлення: DC-DC, модель F0505S-2WR3
• Напруга живлення: від 9 В до 24 В
• Робоча температура: від 0°C до 40°C
• Розміри: 54 x 54 x 13,2 мм
• Вага: 28 г
