SparkFun Thing Plus - ESP32 WROOM - з WiFi та Bluetooth зв'язком - USB-C - SparkFun WRL-20168

Опис продукту: SparkFun Thing Plus - ESP32 WROOM - з Wi-Fi і Bluetooth зв'язком - USB-C - SparkFun WRL-20168

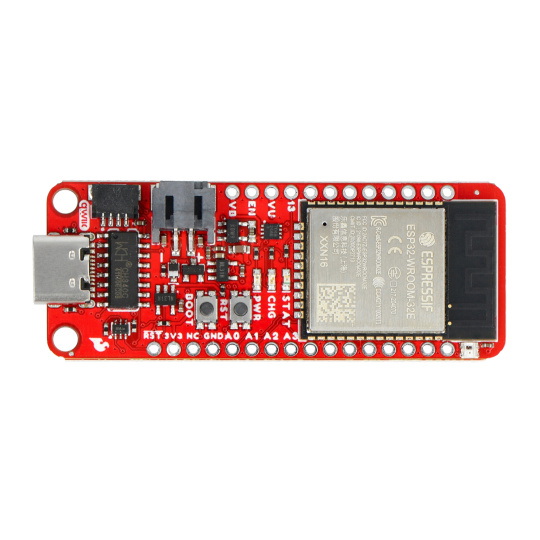

Модуль SparkFun Thing Plus - ESP32 WROOM це плата розміром з пір'я, яка підтримує бездротовий зв'язокWi-FiіБлютуз. Він має вбудовану схему ESP32-D0WDQ6, що надає користувачеві до21 багатофункціональний контакт GPIOДо них належать 13 12-бітних каналів АЦП, 2 канали ЦАП, 16 ШІМ, 8 контактів для сенсорних датчиків та 3 SPI. Плата також має роз'ємКвіік, що дозволяє швидко та легко підключатися до іншої системи без необхідності паяти роз'єми. Модуль SparkFun Thing Plus пропонуєширокий спектр системних можливостей Інтернет речейі може використовуватися як для контролюСвітлодіодні діодиа також для передачі даних на певну платформу.

SparkFun Thing Plus - ESP32 WROOM - USB-C - SparkFun WRL-20168.

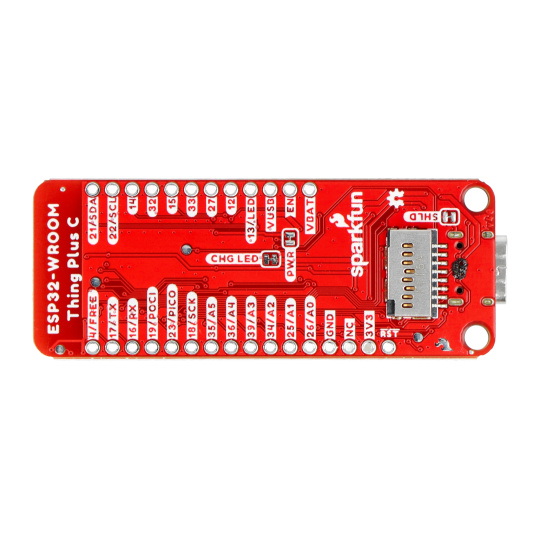

Розпіновка.

Виводи та інтерфейси плати

• Периферійні інтерфейси: 21 багатофункціональний контакт GPIO
  • 13 12-бітних аналого-цифрових перетворювачів (АЦП)
  • 3 UART (за замовчуванням у середовищі розробки Arduino IDE налаштовано лише два, один UART призначений для заряджання/налагодження)
  • 3x SPI (за замовчуванням в Arduino IDE налаштовано лише один)
  • 2x I2C (за замовчуванням в Arduino IDE налаштовано лише один)
  • 2x I2S аудіо
  • 2 канали цифро-аналогового перетворювача (ЦАП)
  • 16 20-бітних ШІМ-виходів
  • 8 входів для сенсорних датчиків
• Додаткові роз'єми, доступні на платі:
  • Роз'єм USB типу C
  • 2-контактний роз'єм JST для підключення літій-полімерного акумулятора (акумулятор необхідно купувати окремо)
  • Роз'єм Qwiic
  • Слот для карти пам'яті microSD

Технічні характеристики SparkFun Thing Plus

• Вбудований чіп: ESP32 WROOM
• Процесор: Одноядерний 32-бітний Xtensa LX6, до 600 DMIPS
• Тактова частота: до 240 МГц
• SRAM-пам'ять: 520 кБ
• ПЗУ-пам'ять: 448 кБ
• Флеш-пам'ять: 16 Мб
• Бездротовий зв'язок: WiFi та Bluetooth
• Стандарт Wi-Fi: IEEE 802.11 b/g/n до 2,4 ГГц
• Стандарт Bluetooth: класичний та BLE
• Апаратно-прискорене шифрування: AES, SHA2, ECC, RSA-4096
• Світлодіоди: WS2812 RGB LED
  • PWR - червоний світлодіод, що вказує на стан живлення
  • CHG - жовтий світлодіод, що відображає індикатор заряджання акумулятора
  • STAT - синій світлодіод, що вказує на робочий стан
• Робоча напруга: від 2,3 В до 3,6 В
  • споживання струму в режимі сну: 2,5 мкА
  • середнє споживання струму під час роботи: 80 мА
• Розміри плати: 64,77 x 22,86 мм
