RP2350 - адаптер HSTX з 22-контактного FPC на DVI/HDMI - Adafruit 6055

Опис продукту: RP2350 - адаптер HSTX 22-pin FPC to DVI/HDMI - Adafruit 6055

Адаптер HSTX 22-pin FPC to DVI від Adafruitплата розширення, призначена для нового інтерфейсу HSTX, вбудований в мікроконтролер RP2350. На відміну від RP2040, який вимагав складної конфігурації з PIO,RP2350 дозволяє генерувати сигнал DVI безпосередньо, ефективно та надійноАдаптер забезпечує повне узгодження логічних рівнів, фільтрацію сигналів та роз'єм DVI.Підключіть його за допомогою 22-контактної стрічки FPCз платою Feather RP2350 та почніть створювати відео високої роздільної здатності без складних налаштувань.

RP2350 - адаптер HSTX з 22-контактного FPC на DVI/HDMI - Adafruit 6055.

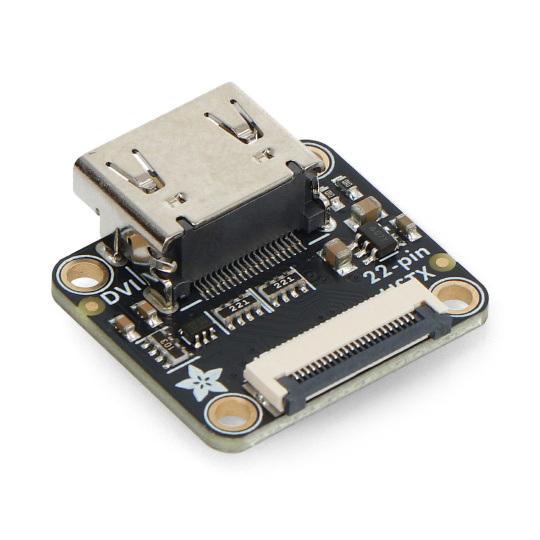

Адаптер дозволяє легко підключати дисплеї DVI (HDMI) до плати RP2350 Feather.

Основні характеристики адаптера

• Сумісний з RP2350 Featherспеціальний адаптер для інтерфейсу HSTX
• Підтримка DVI/HDMIдозволяє підключати монітори та дисплеї через DVI
• Немає потреби в PIO або розгоніспрощена експлуатація порівняно з RP2040
• Висока роздільна здатністьпідтримка 640 x 480 пікселів (4/8 біт) або 320 x 240 пікселів (16 біт)
• Підтримка сигналів I2C, CEC та HPDзв'язок з EEPROM монітора та виявлення з'єднання
• Компактний дизайн: лише 25,9 x 24,9 мм — ідеально підходить для мобільних проектів
• 22-контактний роз'єм FPCшвидке та стабільне підключення до плати RP2350
• Низьке енергоспоживання та легке встановлення: підключив та працюй з документацією Adafruit

Штифти та роз'єми

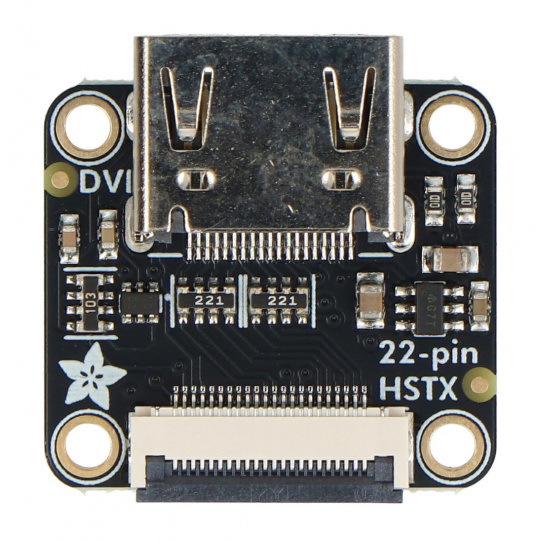

На платі є два основних роз'єми:22-контактний роз'єм FPC для зв'язку HSTX та порт DVIЗ'єднання включають:

• GPIO12 - GPIO198 ліній HSTX для передачі даних (TMDS)
• GPIO14, GPIO15: Тактовий генератор TMDS (CKP, CKN)
• GPIO18 - GPIO13відеодані (D0-D2 P/N)
• GPIO11Виявлення гарячого підключення (HPD)
• GPIO10CEC – Керування пристроями через HDMI
• GPIO2, GPIO3Лінії I2C (монітор EEPROM)
• 3,3 В, заземлення: живлення та заземлення

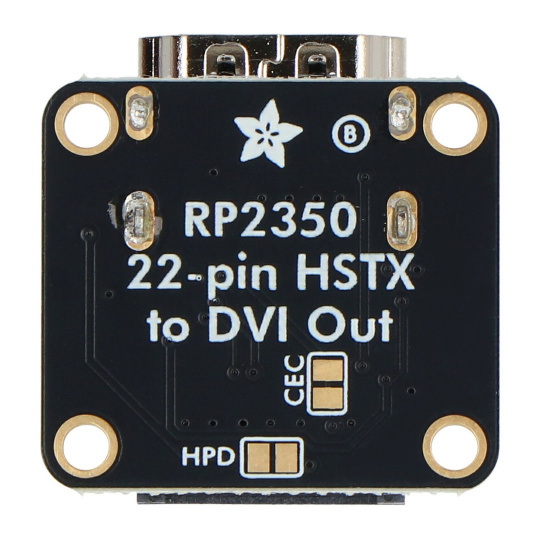

Крім того, єПеремички CEC та HPDякі можна розрізати, щоб деактивувати ці лінії.

Адаптер підтримує I2C для зчитування EEPROM дисплея, а також функції виявлення гарячого підключення (HPD) та CEC.

При використанні з CircuitPython, адаптер дозволяє генерувати зображення з роздільною здатністю 640 x 480 пікселів.

Підтримка в CircuitPython

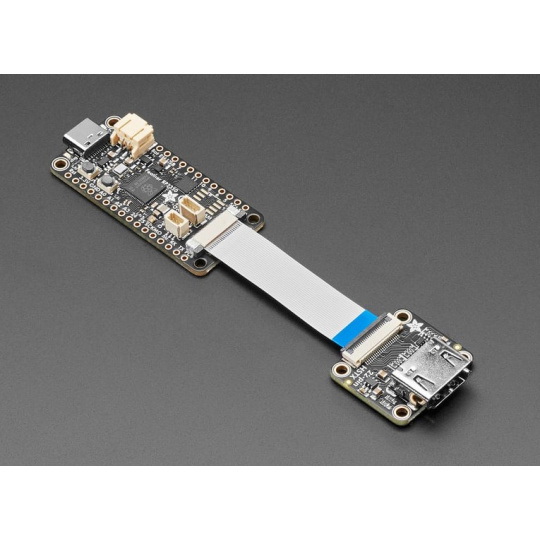

Адаптер працює з бібліотекоюпікодвіу CircuitPython, що дозволяє легко створювати буфери кадрів відео. Ви можетевідображати растрові зображення або динамічний графічний контент безпосередньо на моніторі HDMIПросто підключіть кабель FPC до плати Feather RP2350 та завантажте попередньо зібраний код з репозиторію Adafruit.

Вони доступніготові приклади та комплект проектів з кодом та тестовою графікоюПросто скопіюйте їх у пам'ять CIRCUITPY. Підтримувані роздільні здатності включають 320 x 240 пікселів (з подвоєнням пікселів) та 640 x 480 пікселів з меншою глибиною кольору (4/8 біт або відтінки сірого). Додаткові бібліотеки не потрібні – все працює на вбудованих модулях CircuitPython.

Технічні характеристики адаптера

• Сумісність: Adafruit Feather RP2350 (HSTX)
• Інтерфейс: HSTX до DVI (TMDS)
• Роз'єми: FPC 22-контактний, DVI
• Підтримувані GPIO: GPIO10 - GPIO19, I2C (GPIO2, GPIO3)
• Підтримка HPD, CEC, EEPROM через I2C
• Розміри: 25,9 x 24,9 x 7,8 мм
• Вага: 4,3 г

Вміст набору

• 1x RP2350 - адаптер HSTX 22-контактний FPC на DVI/HDMI - Adafruit 6055

Завдяки компактним розмірам адаптер підходить для багатьох проектів.
