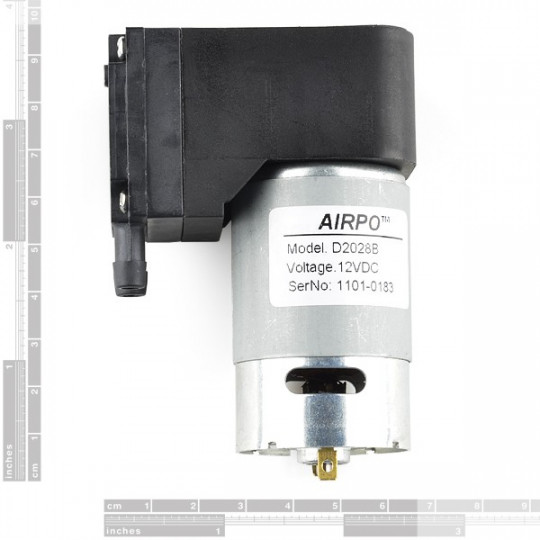

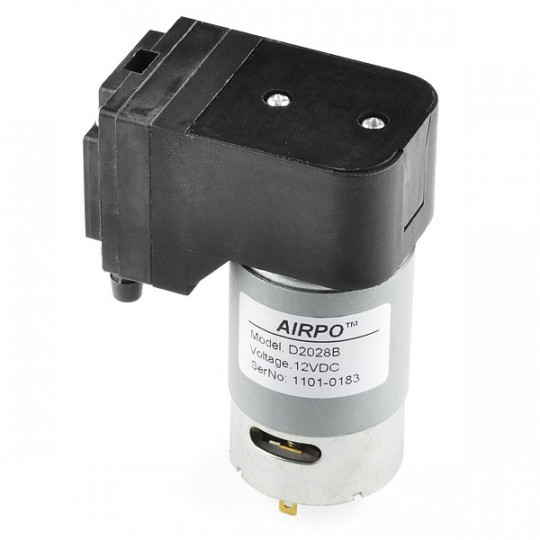

Вакуумний насос 12 В - SparkFun ROB-10398

Опис продукту: Вакуумний насос 12 В - SparkFun ROB-10398

Вакуумний насос, що створює негативний тиск і живиться від напруги 12 В. Коротке відео нижче демонструє функції та використання пристрою. Загальні розміри можна знайти на технічному кресленні, а детальну інформацію можна знайти в документації.

Вакуумний насос 12 В

Міцний, високоефективний вакуумний насос SparkFun з каталожним номером ROB-10398. Він може працювати як у режимі всмоктування (вакууму), так і під тиском повітря. Він створює тиск від 0 до 32 фунтів на квадратний дюйм (еквівалентно 0,2,2 бар) на вихідній стороні та від 0 до 16 дюймів рт. ст. (0,0,54 бар) на вхідній стороні.

Об'ємний потік повітря (ефективність) підтримується на рівні від 12 до 15 л/хв. Насос ідеально підходить для створення вакуумних захоплювачів для маніпулювання роботами. Значною перевагою є «робототехнічна» напруга живлення насоса 12 В (споживання струму становить приблизно 1 А).

Відео

Технічні характеристики вакуумного насоса

• Напруга живлення: 12 В
• Споживання струму: приблизно 1 А
• Потужність пристрою: 12 Вт
• Продуктивність: 12 - 15 л/хв
• Тиск: 0 - 32 PSI (0 - 2,2 бар)
• Роз'єм: діаметр 3/4 дюйма
• Діапазон вакууму: 0 - 16 дюймів рт. ст. (0 - 0,54 бар)
• Вага: 280 г

Підключення та принципи роботи вакуумного насоса

Вакуумний насос SparkFun ROB-10398 12V призначений для підключення через два стандартні роз'єми 3/4 дюйма (діаметром приблизно 6 мм), сумісні, наприклад, із силіконовими трубками. Важливо зазначити, що пневматична трубка, що використовується, повинна мати достатньо товсті стінки для забезпечення жорсткості – це запобіжить її руйнуванню під дією створеного вакууму.

Виріб розроблений як діафрагмовий насос (діафрагма виготовлена з високоміцного EPDM), тому під час роботи він створює вібрації. Тому варто врахувати відповідне гасіння вібрацій та міцне кріплення, яке забезпечить безпечне та надійне кріплення пристрою.
