TXB0108 - Двонаправлений перетворювач логічних рівнів, 8-канальний - Adafruit 395

Опис продукту: TXB0108 - Двонаправлений перетворювач логічних рівнів, 8-канальний - Adafruit 395

Модуль, заснований на мікросхемі TXB0108, забезпечує зв'язок між системами, використовуючи найпопулярніші рівні напруги: 3,3 В та 5 В. Він має вісім каналів та автоматично визначає напрямок передачі. Розміри плати становлять 27 x 10 мм.

Схема працює з низькими струмами, тому світлодіоди та довгі дроти не можна підключати до неї безпосередньо. Проблеми також виникають із шиною I2C, що використовує стандартні підтягувальні резистори (близько 4,7 кОм). Для підтримки цього інтерфейсу слід використовувати резистори опором не менше 50 кОм – підійдуть внутрішні резистори мікроконтролерів AVR (включаючи Arduino) з опором близько 100 кОм.

TXB0108 - двонаправлений, 8-канальний перетворювач логічних рівнів - Adafruit 395.

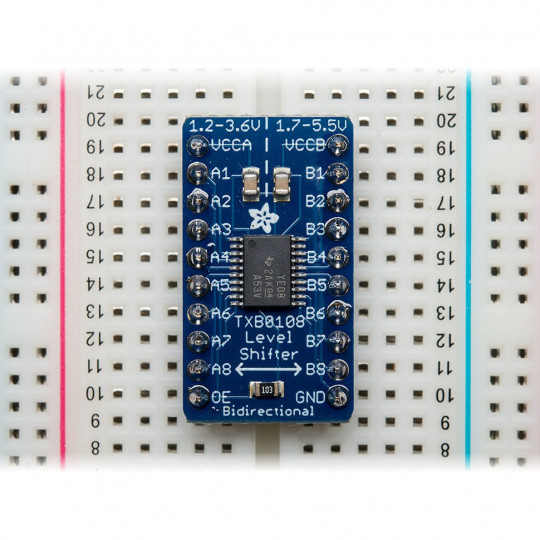

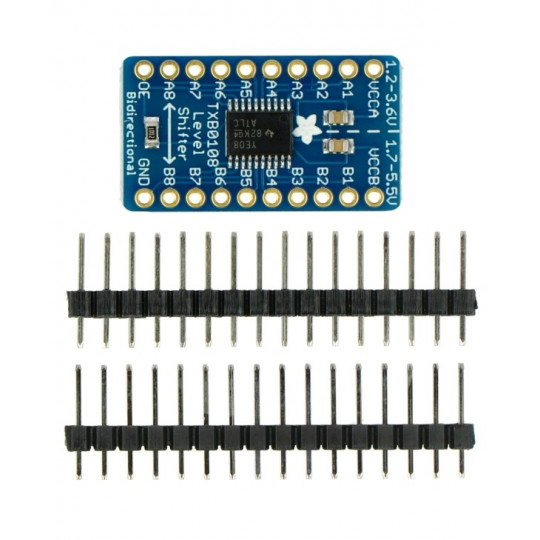

Ці контакти – це паяльні площадки, що дозволяють паяти роз'єми із золотими контактами (крок 2,54 мм). Вони дозволяють підключати систему до макетної плати або основного модуля (наприклад, STM32Discovery або Arduino) за допомогою проводів.

Підключення

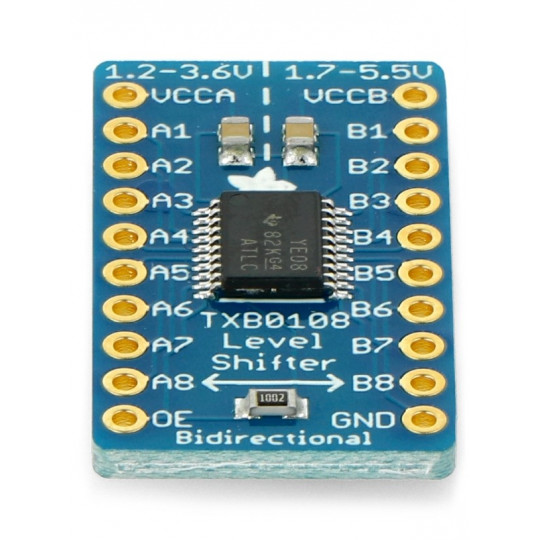

Усі контакти на платі мають відповідне маркування:

• ВЦА- нижча напруга в діапазоні 1,2 В - 3,6 В
• ВЦБ- нижче вище в діапазоні 1,7 В-5,5 В
• Сокира- входи/виходи нижчої напруги
• Бх- входи/виходи вищої напруги
• ЗЕМЛЯ- маса системи
• ОЕ- забезпечення низького рівня призводить до блокування виходів

TXB0108 - Двонаправлений перетворювач логічних рівнів, 8-канальний - Adafruit 395

Двонаправлений восьмиканальний перетворювач логічних рівнів від Adafruit базується на мікросхемі TBX0108. Паяльні контактні майданчики дозволяють припаювати до контактів розширення GPIO та підключати підготовлений щит до макетної плати, Raspberry Pi, Arduino або іншого пристрою за допомогою дроту.

Перетворювач логічних рівнів, створений Adafruit, працює двонаправлено та може автоматично визначати напрямок передачі, що робить роботу з ним швидшою та зручнішою.

Дізнайтеся більше про конвертер TBX0108 від Adafruit

Щоб отримати додаткову інформацію про конвертер, відвідайте веб-сайт виробника Adafruit, посилання на який наведено в розділі «Корисні посилання» під описом продукту. Там також доступні посібник користувача та документація для TBX0108.

Наш вибір також включає інші моделі перетворювачів логічних рівнів, зокрема розширення GPIO для Raspberry Pi та Arduino. Наша пропозиція також включає корисні аксесуари для цих перетворювачів, зокрема GPIO-смуги та з'єднувальні кабелі.
