Розширювач штифтів Adafruit, оснащенийMCP23017Дозволяє розширити кількість контактів на модулях, таких як Arduino або Raspberry Pi, за допомогою додаткових16 портів вводу/виводучерез інтерфейсI2CВиходи були розділені надві секції: GPIOA A0-A7 та GPIOB B0-B7. Кожен контакт також має окрему секцію живлення GND. Модуль має 3 адресні перемички, які дозволяють налаштувати до8 різних адрес, завдяки чому розширювач можна використовувати для збільшення кількості контактів до128Напруга живлення модуля становить 3,3 В або 5 В.

Модуль MCP23017 - розширювач контактів GPIO - 16-канальний I2C - STEMMA QT / Qwiic - Adafruit 5346.

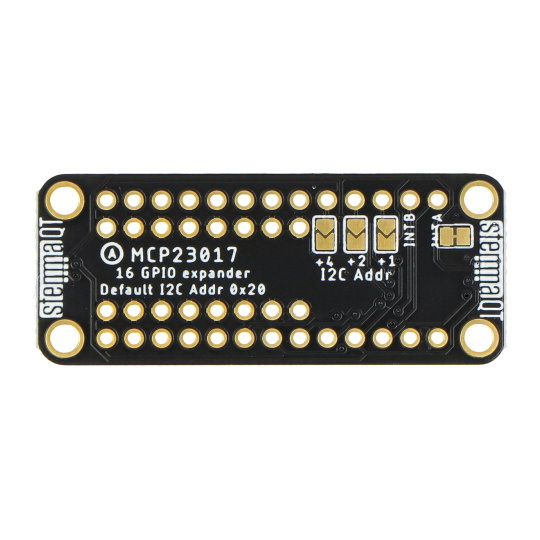

Модуль має 3 перемички, що дозволяють змінювати адресу I2C.

Особливості модуля

• Режим кількох входів/виходів – завдяки 3 адресним контактам ви можете отримати до 8 виходів на одній шині, що дає загалом 8 x 16 = 128 GPIO на одній шині I2C.
• Модуль можна програмувати за допомогою і   - виробник надає бібліотеки та зразки програмного коду
• На платі є роз'єми STEMMA QT / Qwiic, які дозволяють швидко створювати прототипи систем без необхідності паяти роз'єм.

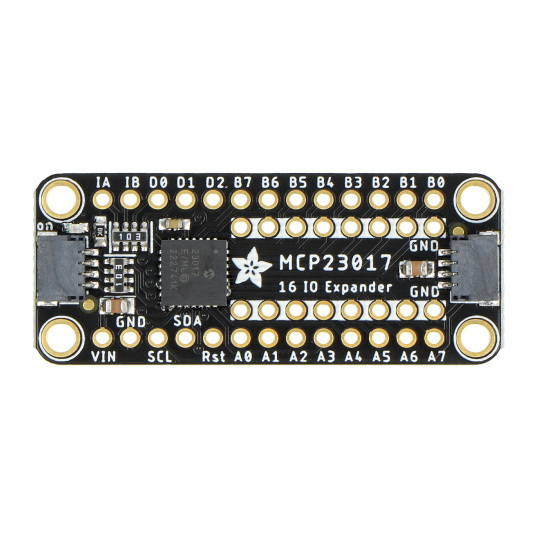

Опис контактів і схема підключення розширювача

Модуль зв'язується з розширювачем MCP23017 через інтерфейс I2C. Може живитися як від мережі 3,3 В, так і від 5 В. На платі є майданчики для пайки, до яких припаюється золота шпилька, що входить в комплект, а також роз’єми STEMMA QT / Qwiic, які не потребують пайки. З’єднайте контакти, як описано нижче:

• VIN - 3,3 В / 5 В контакт живлення
• GND - системне заземлення
• SCL - лінія тактової частоти шини I2C
• SDA - лінія передачі даних шини I2C
• A0-A7, B0-B7 - входи / виходи
• IA (INTA) - переривання контакту A
• IB (INTB) переривання контакт B

Приклад підключення розширювача до Raspberry Pi - предметом продажу є тільки розширювач, інші комплектуючі докуповуються окремо.

Елементи, що входять до комплекту.

Технічні характеристики модуля

• Тип: розширювач контактів GPIO
• Вбудований чіп: MCP23017
• Кількість контактів (вхід, вихід): 16
• Сила струму одного IO: 25 мА
• Інтерфейс зв'язку: шина I2C
• Адреса інтерфейсу: 0x20 (налаштовується за допомогою адресних перемичок)
• Виводи переривань: INTA та INTB
• Розміри: 43 x 18 x 5 мм

Вміст набору

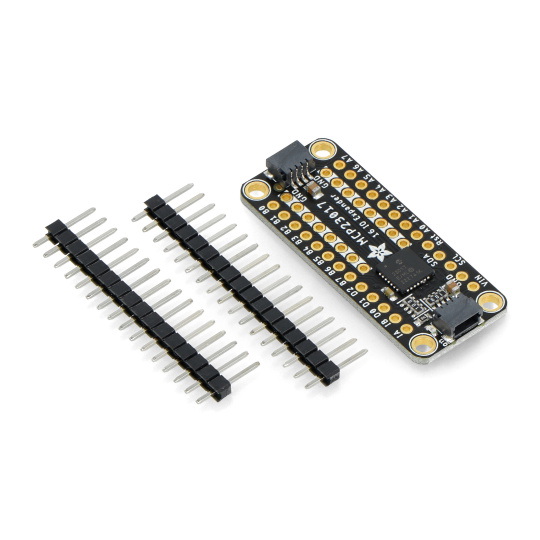

• Модуль MCP23017 - розширювач контактів GPIO - 16-канальний I2C - 1 шт.
• Стрічка Goldpin 1x16-контактна - крок 2,54 мм - 2 штуки
