Перетворювач USB-UART CH343 - міні-USB штекер - Waveshare 21440

Опис продукту: Перетворювач USB-UART CH343 - міні-штекер USB - Waveshare 21440

Конвертер на основіСистема CH343Забезпечує зв'язок між інтерфейсамиUSB та UARTВін використовується для обміну даними між комп'ютером та мікроконтролером. Він забезпечує стабільну передачу інформації та сумісний з багатьма операційними системами. Працює на базі5 В або 3,3 В(вибір за допомогою перемички). Версія з роз'ємомМіні-USB.

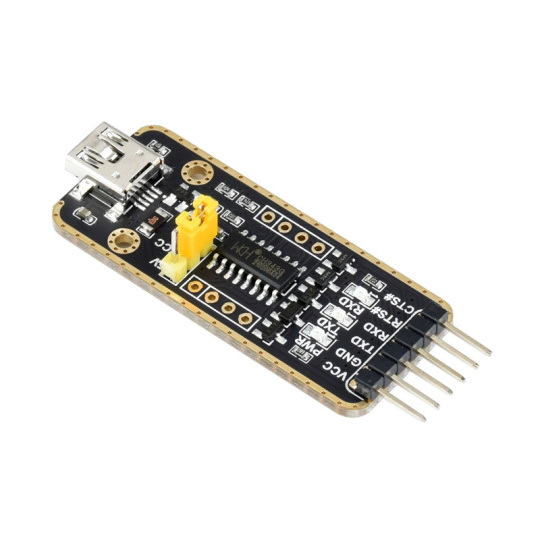

Перетворювач USB-UART CH343 - міні-USB штекер - Waveshare 21440.

Штифти перетворювача.

Штифти модуля

• Віртуальний кредитний центр (VCC)- вихідна напруга 5 В або 3,3 В (вибирається перемичкою)
• ЗЕМЛЯ- маса
• Тех. передача- контакт передавача UART (підключений до MCU.RDX)
• Гексоген- Вивід приймача UART (підключений до MCU.TXD)
• RTS#- Запит на надсилання сигналу інтерфейсу UART (підключення до MCU.CTS)
• CTS#- Сигнал Clear to Send інтерфейсу UART (підключення до MCU.RTS)

Особливості перетворювача USB-UART

• На основі чіпа CH343: підтримує вищі швидкості передачі даних (до 6 Мбіт/с).
• Сумісний з операційними системами: Mac, Linux, Android, Windows 7/8/8.1/10/11.
• Вбудований плавкий запобіжник та дросель для захисту від перенапруги включені. Модуль має захист від перевантаження по струму, перенапруги та антистатичного захисту, що підвищує стійкість до ударів. Це забезпечує стабільний та безпечний зв'язок.
• Вбудований перемикач рівня TTL 3,3 В та 5 В для вибору рівня зв'язку TTL.
• Підтримка виходу 3,3 В/5 В (модуль живиться від USB, а перемичку на платі слід замкнути на 3,3 В або 5 В відповідно).

Перетворювач USB-UART CH343 - Waveshare 21440.

Детальні розміри модуля.

Технічні характеристики Waveshare 21440

• Виробник: Waveshare
• Номер моделі виробника: 21440
• Тип продукту: перетворювач USB-UART
• Система керування: CH343
• Швидкість передачі даних: від 50 біт/с до 6 Мбіт/с
• USB: міні-тип
• Вбудовані світлодіоди, що індикують: живлення PWR та роботу в режимах RXD та TXD

Вміст набору

• Перетворювач USB-UART CH343 - міні-USB штекер - Waveshare 21440: 1 шт.
• 6-контактний кабель: 1 шт.
