Датчик чистоти пилу/повітря PM1.0 / PM2.5 / PM10 - PMS5003 - 5V UART

Опис продукту: Датчик пилу/чистоти повітря PM1.0 / PM2.5 / PM10 PMS5003 - 5V UART

Датчик пилу дозволяє контролювати чистоту повітря, вимірює коефіцієнтPM1.0, PM2.5іPM10Оснащений датчиком, який виявляє частинки діаметром більше 0,3 мкм, такі як сигаретний дим. Система живиться від напругивід 4,5 В до 5,5 В, зв'язується через інтерфейс UART.

Технічні характеристики датчика

• Напруга живлення: від 4,5 В до 5,5 В
• Споживання струму: до 100 мА
• Діапазон вимірювань:
  • від 0,3 мкм до 1,0 мкм
  • від 1,0 мкм до 2,5 мкм
  • від 2,5 мкм до 10 мкм
• Чутливість:
• 50% для 0,3 мкм
• 98% для 0,5 мкм і більше
• Час відгуку: менше 10 секунд
• Робоча температура: від -20°C до 50°C
• Розміри плати: 50 x 38 x 21 мм

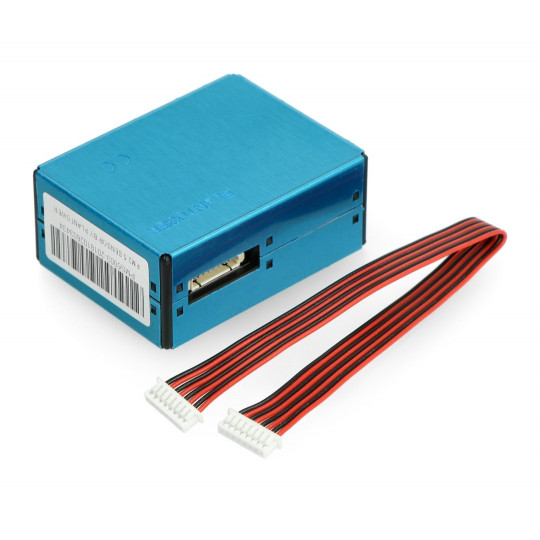

Датчик пилу в комплекті з кабелем.

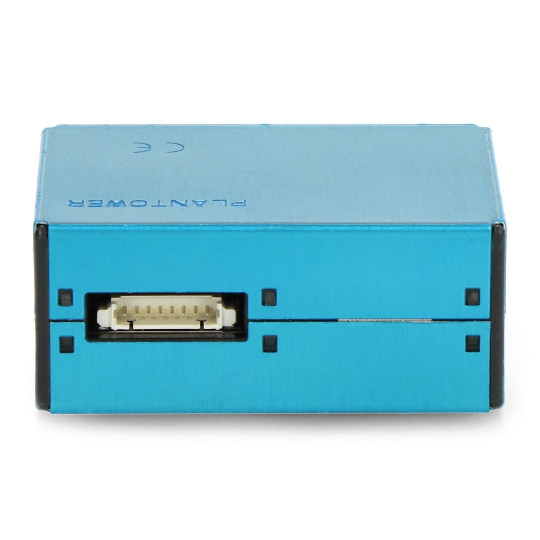

Підключення

Датчик має вісім контактів, їх опис є в таблиці.

Ця модель не підтримує шину I2C.

Датчик чистоти пилу/повітря PM2.5 PMS5003 - 5V UART.

Компактний датчик пилу

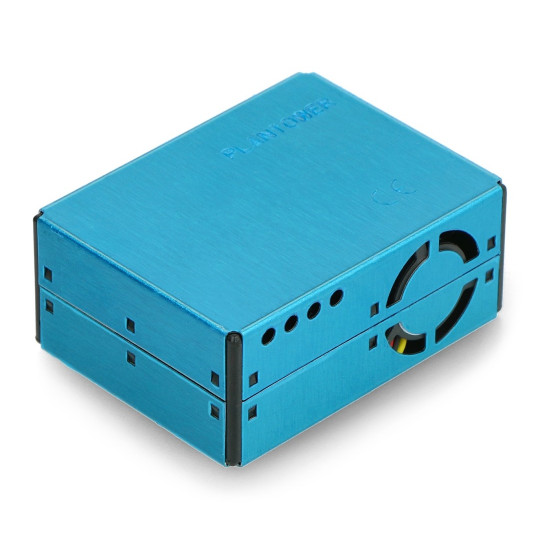

Невеликий інтегрований модуль датчика пилу, який вимірює PM2.5. Оснащений вбудованим вентилятором, він забезпечує належний потік повітря через вимірювальну камеру датчика. Пристрій має розміри 50 x 38 x 21 мм і може працювати за температури навколишнього середовища від -20°C до^oвід C до +50^oС.

Розумна конструкція датчика PMS5003 дозволяє виявляти зміни рівня запиленості за дуже короткий час – час відгуку становить лише 10 секунд. Його відносно низьке споживання струму (100 мА) дозволяє безперервно контролювати якість повітря навіть за низького енергоспоживання.

Переваги датчика PMS5003

Датчик PMS5003 працює на основі явища розсіювання лазерного світла на зважених твердих частинках. Високочутливий фотодетектор дозволяє виявляти частинки розміром до 0,3 мкм (наприклад, сигаретний дим) – для частинок розміром >= 0,5 мкм датчик демонструє точність виявлення 98%.

Датчик чистоти пилу/повітря PMS5003 PM2.5 - 5V UART безперебійно працює з платами Arduino. Він живиться від постійного струму 4,5-5,5 В та має ШІМ-вихід, що дозволяє легко зчитувати показники без необхідності декодування кадрів, що передаються через інтерфейс UART.

Застосування датчика пилу PM2.5

Датчик пилу/чистоти повітря PM2.5 PMS5003 - 5V UART – це елемент, який можна використовувати, наприклад, як частину власної системи моніторингу якості повітря, метеостанції або саморобного очищувача повітря.

Element бездоганно працює з мікроконтролерами, такими як популярний одноплатний комп'ютер Arduino. Це робить його ідеальним для проектів, які використовують такі плати як логічні схеми (наприклад, як частину домашньої автоматизації або системи розумного дому).

Ідеально адаптований датчик пилу

Датчик розроблений для роботи в діапазоні температур від -20°C до 50°C, тому його також можна використовувати на вулиці за умови належного захисту від вологи. Пристрій має високу точність (50% для пилу розміром 0,3 мкм та 98% для пилу розміром 0,5 мкм і більше).

Завдяки низькому енергоспоживанню, надійній роботі та простоті експлуатації, цей датчик ідеально підходить для багатьох електронних проектів. У розділі нижче ви знайдете корисні посилання на сертифікат CE компонента та технічну документацію виробника.

Датчик має вісім контактів.
