Опис продукту: Gateway H2 - комунікаційний модуль - ESP32-H2-MINI-1-N2 - ZigBee / Thread / Matter - Модуль розширення блоку - M5Stack U195

Модуль шлюзу Unit Gateway H2 від M5Stack — це сучасний модуль комунікаційного шлюзу, розроблений на основіESP32-H2-MINI-1-N2Забезпечує підключення у стандартахZigBee 3.0, Thread 1.3 та Matter(Потоковий), заснований на протоколі IEEE 802.15.4. Вбудованиймеханізм апаратного шифруваннязабезпечує високий рівень безпеки передачі, а зв'язок відбувається через інтерфейс UART (PORT.C). Модуль може функціонувати якшлюзи (маршрутизатор кордону потоку)Щотермінальний пристрій, а завдяки роз'ємам USB Type-C та Grove для програмування, він готовий до швидкого розгортання та інтеграції.

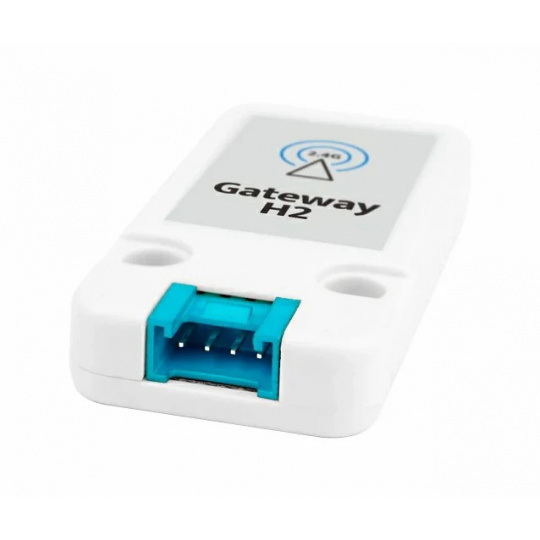

Шлюз H2 - модуль зв'язку - ESP32-H2-MINI-1-N2 - ZigBee / Thread / Matter - модуль розширення блоку - M5Stack U195.

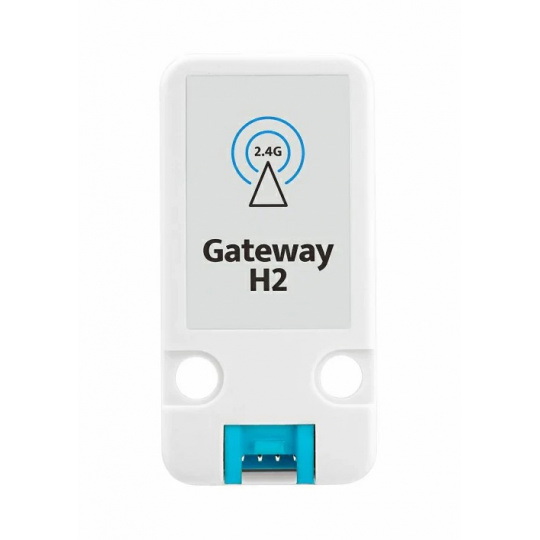

Пристрій Gateway H2 побудовано на мікросхемі ESP32-H2-MINI-1-N2.

Основні характеристики модуля Gateway H2

• ESP32-H2 (RISC-V 96 МГц)32-бітний одноядерний процесор, оптимізований для Інтернету речей
• Підтримка ZigBee, Thread та Matterпротоколи наступного покоління для інтелектуальних мереж
• Зв'язок UART через Grove (PORT.C)швидка інтеграція з контролерами M5Stack
• Механізм апаратного шифрування: безпека на апаратному рівні
• Низьке споживання енергіїлише 92,7 мкА в режимі сну
• Підтримка ESP-IDF та Arduino IDE: насичене середовище розробки

Розпіновка та сумісність з M5Stack

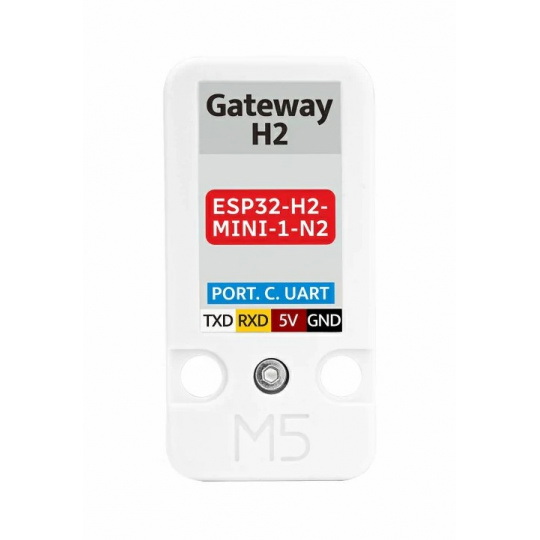

Модуль зв'язується з головним блоком черезПОРТ.C (Гроув), використовуючи інтерфейс UART (UART_RX та UART_TX). Для контролера CoreS3 порт C – це контактиG17 (TX) та G18 (RX)Розташування контактів модуля відповідає типовій схемі Grove:GND (чорний), 5V (червоний), UART_RX (жовтий), UART_TX (білий)Завдяки стандартизованому роз'єму, модуль також працює з іншими контролерами M5Stack (наприклад, Core2, Atom, StickC Plus).

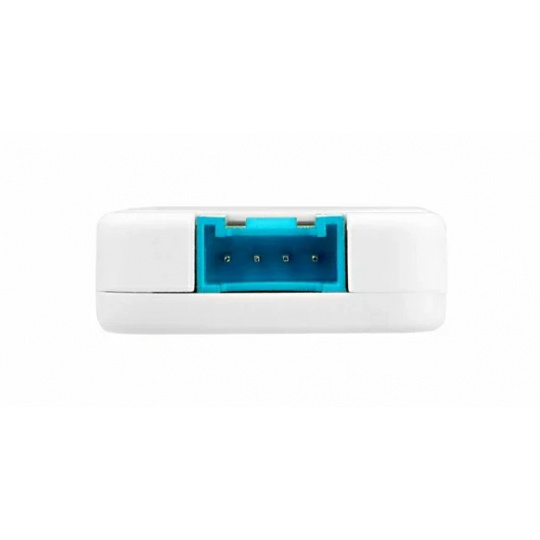

Модульзв'язується з хостом серії M5 через послідовний порт (UART) через інтерфейсГроув.

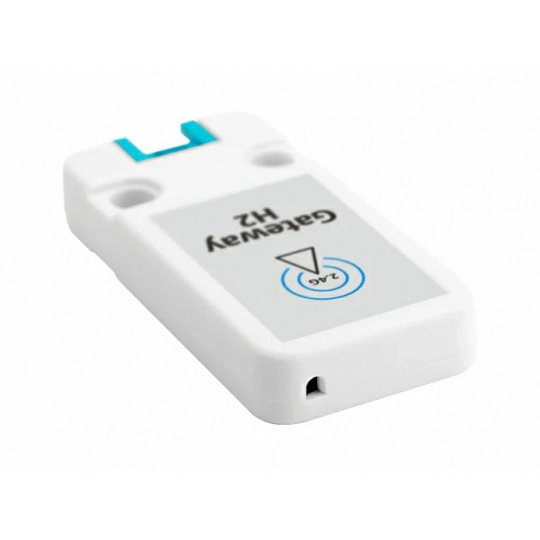

Підтримка шлюзу H2протоколи з'єднанняZigBee, Нитката на основі потоківМатерія.

Програмування та інтеграція

Модуль підтримує середовищаІнтегроване середовище розробки ArduinoіESP-IDFВін призначений для створення таких додатків, якМаршрутизатор кордонів ниток,Кінцеві пристрої ZigBeeЧиТранспортні вузли матеріїM5Stack надає офіційні посібники, приклади коду та схеми. Програмування можливе через порт UART (за допомогою перетворювача USB-UART) або порт USB Type-C (режим BOOT). Крім того, користувачі мають доступ до повної документації SDK.

Технічні характеристики Gateway H2

• SoC: ESP32-H2-MINI-1-N2 (RISC-V 32-біт, 96 МГц)
• Флеш-пам'ять: 2 МБ
• Антена: антена на друкованій платі
• Протокол: IEEE 802.15.4 (ZigBee 3.0, Thread 1.3, Matter)
• Споживаний струм (робочий): 5 В при 26,08 мА
• Споживаний струм (режим очікування): 5 В при 16,16 мА
• Споживаний струм (сон): 5 В при 92,7 мкА
• Зв'язок: UART (Grove, PORT.C)
• Роз'єм для програмування: USB type C + 4-pin UART
• Робоча температура: від 0°C до 40°C
• Розміри: 48 x 24 x 8,0 мм
• Вага: 6,9 г

Вміст набору

• 1x шлюз блоку H2
• 1x кабель Grove (20 см)

У комплект поставки модуля входить кабель Grove.
