Модуль флеш-пам'яті - QSPI DIP - W25Q64JVSSIQ - 64 МБ / 8 МБ - Adafruit 5633

Опис продукту: Модуль флеш-пам'яті - QSPI DIP - W25Q64JVSSIQ - 64 МБ / 8 МБ - Adafruit 5633

Модуль пам'ятіСпалах W25Q64JVSSIQз місткістю64 МБ / 8 МБкомпаніїАдафрутВін використовує інтерфейсQSPIДля зв'язку з підключеними пристроями він може працювати з платами, що живляться від напруги 3,3 В. Компактні розміри та форма адаптера дозволяють швидко адаптуватися до існуючого прототипу. Модуль флеш-пам'яті використовується як додаткова зовнішня пам'ять під час проектів, що потребують зберігання більших обсягів даних, наприклад, зображень для роботи дисплея або аудіокліпів.

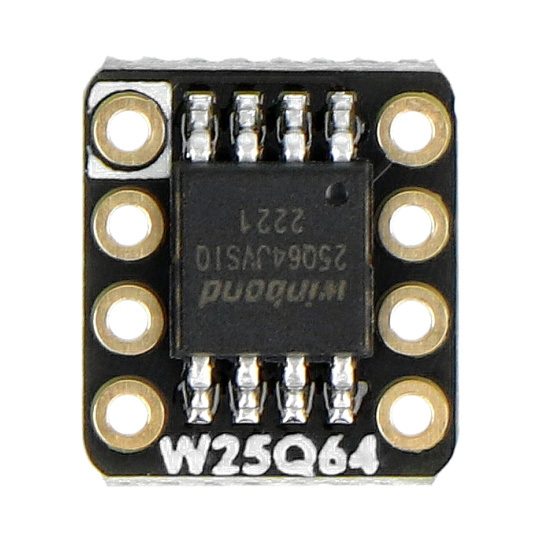

Модуль флеш-пам'яті - QSPI DIP - W25Q64JVSSIQ - 64 МБ / 8 МБ - Adafruit 5633.

Схема підключення модуля з роз'ємом Feather M4 та контактною платою (не входить до комплекту, продається окремо).

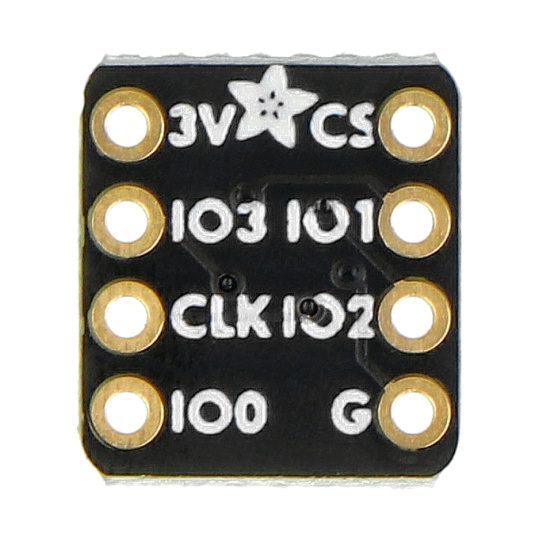

Опис розпіновки та схема підключення

Дошка має штифти у форміпаяльні площадки, до якого слід припаяти роз'єм із золотими контактами, що входить до комплекту. Модуль також можна підключити за допомогою макетної плати та відповідних проводів – паяння не потрібне. Окремі контакти слід з'єднувати відповідно до таких співвідношень:

• 3V3 - контакт живлення 3.3V
• G (GND) - системне заземлення
• IO0 - лінія виходу даних шини SPI
• IO1 - лінія вхідних даних шини SPI
• SCK - лінія тактової частоти шини SPI
• CS - Вибір мікросхеми для SPI

Технічні характеристики модуля

• Тип: модуль пам'яті
• Тип пам'яті: флеш-пам'ять
• Місткість: 64 МБ / 8 МБ
• Вбудований чіп: W25Q64JVSSIQ
• Інтерфейс зв'язку: SPI
• Напруга живлення: 3,3 В
• Розміри плати: 11,2 x 10,2 x 3,5 мм

Вміст набору

• Модуль флеш-пам'яті - QSPI DIP - W25Q64JVSSIQ - 64 МБ / 8 МБ - 1 штука
• Смужка Goldpin 1x8 - крок 2,54 мм - 1 штука

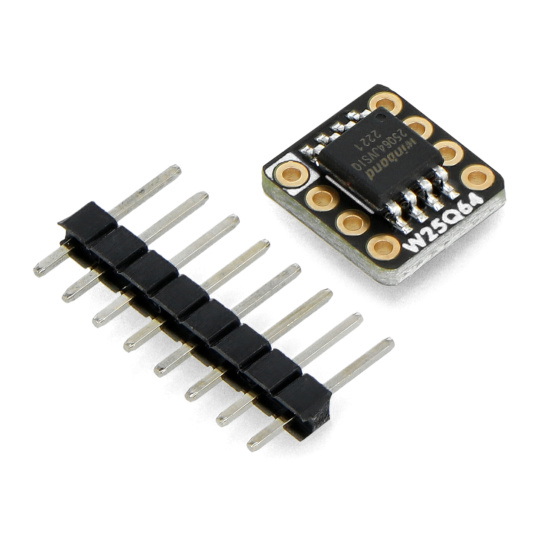

Елементи, що входять до комплекту.
