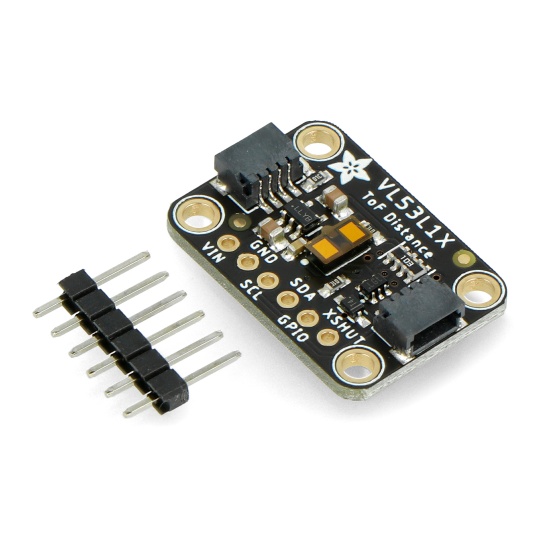

Датчик часу прольоту VL53L1X - датчик відстані - STEMMA QT / Qwiic I2C - Adafruit 3967
2 033 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 491438972
Опис продукту: VL53L1X датчик часу прольоту - відстані - STEMMA QT / Qwiic I2C - Adafruit 3967
Модуль датчика відстані Adafruitчас польоту VL53L1XДатчик VL53L1X дозволяє вимірювати відстані в діапазонівід 30 мм до 4000 ммз точністю лідарних датчиків. Метод вимірювання часу прольоту передбачає вимірювання часу від випромінювання імпульсу інфрачервоним лазером до його повернення до детектора. Він не залежить від відбиття світла від об'єкта. Плата оснащена роз'ємамиQwiic / STEMMA QTдля безперебійного підключення до інтерфейсуI2Cмікроконтролер з тим самим роз'ємом. Модуль працює з логічною напругою 3,3 В та 5 В, живиться напругою від 3 В до 5 В.
Розпаковка терморегуляторів сенсорного модуля VL53L1X
Модуль датчика VL53L1X зв'язується з мікроконтролером через інтерфейс I2C. Плата оснащена двома роз'ємами Qwiic / STEMMA QT для легкого підключення до модуля з таким самим роз'ємом. Розташування контактів плати наступне:
- VIN - контакт живлення модуля від 3 В до 5 В.
- GND – заземлення системи.
- SCL - лінія тактової частоти інтерфейсу I2C.
- SDA - лінія передачі даних інтерфейсу I2C.
- GPIO - контакт переривання з виходом 2,8 В, може зчитуватися мікроконтролерами 3,3 В та 5 В.
- XSHUT – контакт вимкнення, активується низьким рівнем сигналу, може використовуватися з логікою 3V та 5V.
Технічні характеристики модуля Adafruit
- Чіп: VL53L1X
- Випромінювач: 940 нм (клас 1)
- Приймальна система SPAD (однофотонні лавинні діоди) з інтегрованою лінзою
- Датчик відстані FlightSense для швидкого та точного вимірювання
- Діапазон вимірювання: від 30 мм до 4000 мм
- Частота вимірювання: 50 Гц
- Типовий кут огляду (FoV): 27°
- Програмована область інтересу (ROI) у приймальній решітці, що дозволяє зменшити поле зору датчика
- Програмоване положення області інтересу (ROI) на платі приймача, що забезпечує багатозонне керування роботою хоста
- Інтерфейс: I2C
- Адреса I2C за замовчуванням: 0x29
- Розміри: 25,5 x 17,5 x 4,6 мм
- Вага: 1,8 г
Вміст набору
- Модуль датчика VL53L1X
- Штифти для самостійного складання
Вміст набору.
Модуль з мініатюрним оптичним далекоміром
Представлений продукт (Adafruit 3967) базується на цифровому датчику відстані VL53L1X, що працює на основі методу часу прольоту та сумісний зі стандартом STEMMA QT / Qwiic I2C.
Спеціально розроблена інтегральна схема (ASIC), вбудована в мініатюрний (4,9 x 2,5 x 1,56 мм) датчик, вимірює час повернення світлового променя, випромінюваного інтегрованим передавачем і відбитого від перешкоди перед датчиком. На основі фізичної константи (швидкості світла), запрограмованої в систему, можна розрахувати відстань з точністю до 2 см.
Найсучасніший оптичний датчик для робототехнічних застосувань (і не тільки)
Датчик часу прольоту VL53L1X - відстані - STEMMA QT / Qwiic I2C - Adafruit 3967, завдяки своїм неймовірно малим розмірам (вся плата має лише 25,5 x 17,5 x 4,6 мм), ідеально підходить для використання як основний або допоміжний датчик у застосуваннях у сфері мобільної робототехніки.
Цифрові датчики відстані ToF також ідеально підходять для таких застосувань, як датчики присутності в інтерактивних рекламних інсталяціях, інформаційних кіосках та соціальних роботах. Невеликий розмір датчика VL53L1X дозволяє майже непомітно вбудовувати його в цільовий пристрій – оптичне вікно у багато разів менше, ніж у найкомпактніших датчиків тріангуляції або ультразвукових сонарів.
| Користувальницькі характеристики | |
|---|---|
| Інтерфейс | I2C |
| Модуль — Відстань до | 400 см |
| Модуль — Відстань від | 3,0 см |
| Модуль — тип | Відстань |
| Вага паковання | 0,004 кг |
| Висота паковання | 0,3 см |
| глибина паковання | 3 см |
| Ширина паковання | 3 см |
