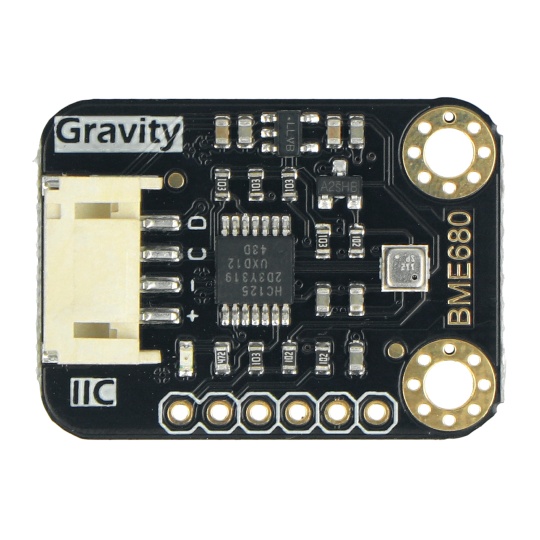

Gravity - Датчик середовища BME680 I2C - DFRobot SEN0248

Опис продукту: Гравітація - датчик навколишнього середовища BME680 I2C - DFRobot SEN0248

MEMS-датчик навколишнього середовища4в1Оснащений гравітаційним роз'ємом виробництва DFRobot. Має вбудовану систему Bosch.БМЕ680Багатофункціональний модуль являє собою комбінацію датчика летких органічних сполук (ЛОС), датчик температури, датчик вологості, а такожбарометрВикористовується як компонент моніторингуякість повітряУ приміщенні його також використовують для моніторингу параметрів навколишнього середовища, домашньої автоматизації. Використання технології MEMS та системиБМЕ680робить датчик малим і характеризуєтьсянизьке енергоспоживанняДіапазон вимірювання температури становитьвід -40°C до 85°Cз точністю +/- 1°C; для вологостівід 0% до 100% відносної вологостіз точністю +/- 3% відносної вологості; для атмосферного тискувід 300 гПа до 1100 гПаз точністю вимірювання +/- 0,6 гПа.

Багатофункціональний датчик навколишнього середовища BME680 4-в-1 - SPI / I2C.

Приклад схеми підключення датчика з використанням роз'єму Gravity та плати DFRduino, еквівалента Arduino. Плата не входить до комплекту та може бути придбана окремо в нашому магазині.

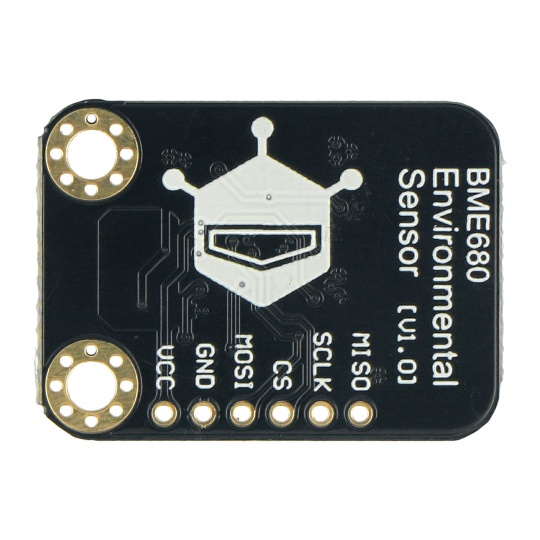

Опис розпіновки та приклад схеми підключення

Модуль маєпохідніу форміпаяльні площадки, до яких слід припаяти додані роз'єми Goldpin. Як варіант, плата датчика також має стандартний роз'єм Gravity, що значно спрощує підключення до мікроконтролера. Підключіть датчик до модуля мікроконтролера, як описано нижче:

• Віртуальний кредитний центр (VCC)- напруга живлення на виводі в діапазоні від 3,3 В до 5 В
• ЗЕМЛЯ- маса системи
• СКЛ- лінія тактової частоти інтерфейсу I2C
• Адвентистська церковна ієрархія- лінія передачі даних інтерфейсу I2C
• КС- Вибір мікросхеми; вибір пі: дані / команда
• МІСО- Головний вхід Вихід веденого
• МОСІ-  Головний вихід Вхід підлеглого

Технічні характеристики датчика навколишнього середовища BME680

• Модуль: Леткі органічні сполуки (ЛОС), датчик температури, вологості та барометр
• Вбудований чіп: BME680
• Технологія: MEMS
• Вбудований роз'єм: Gravity I2C
• Додатковий роз'єм: SPI
• Діапазон вхідної напруги: від 3,3 В до 5 В
• Споживання струму: 5 мА (25 мА при вимірюванні летких органічних сполук)
• Діапазон вимірювання температури: від -40°C до 85°C
• Точність вимірювання: +/- 1°C (в діапазоні від 0°C до 65°C)
• Діапазон вимірювання вологості: від 0% до 100% відносної вологості
• Точність вимірювання: +/- 3% відносної вологості (в діапазоні від 20% до 80% відносної вологості при 25°C)
• Діапазон вимірювання атмосферного тиску: від 300 гПа до 1100 гПа
• Точність вимірювання: +/- 0,6 гПа (в діапазоні від 300 гПа до 1100 гПа за температури від 0°C до 65°C)
• Діапазон IAQ* (якість повітря в приміщенні): від 0 до 500 (чим вищий бал, тим гірша якість повітря)
• Розміри модуля: 30 x 22 мм

*Примітка! Функція розрахунку якості повітря в приміщенні (IAQ) підтримується лише за умови використання мікроконтролера FireBeetle ESP8266.

Комплект також включає спеціальні роз'єми Goldpin для самостійного паяння.

Рекомендоване використання

• Моніторинг якості повітря в приміщенні
• Елемент метеостанції
• Використовується в проектах розумного будинку
• Датчик, розміщений на одязі

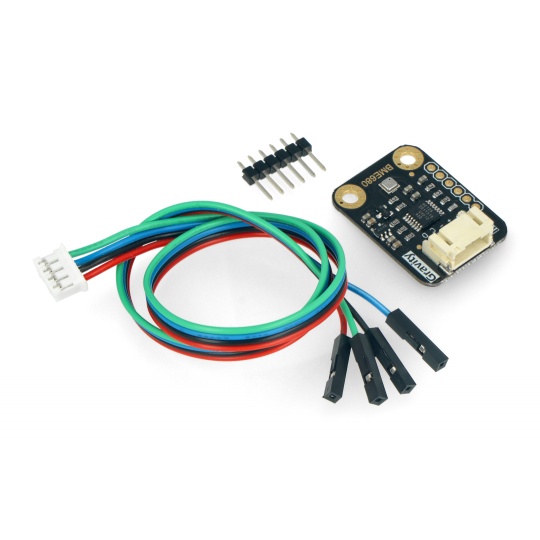

Вміст набору

• Датчик гравітаційного навколишнього середовища: BME680
• Смужка Goldpin 1x6 - крок 2,54 мм
• 4-контактний кабель для підключення Gravity
